ATC立/卧式

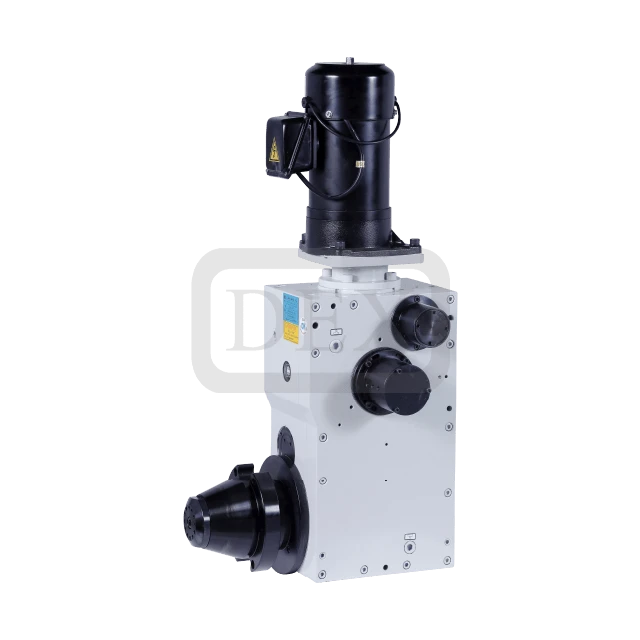

BT40卧式BT407卧式

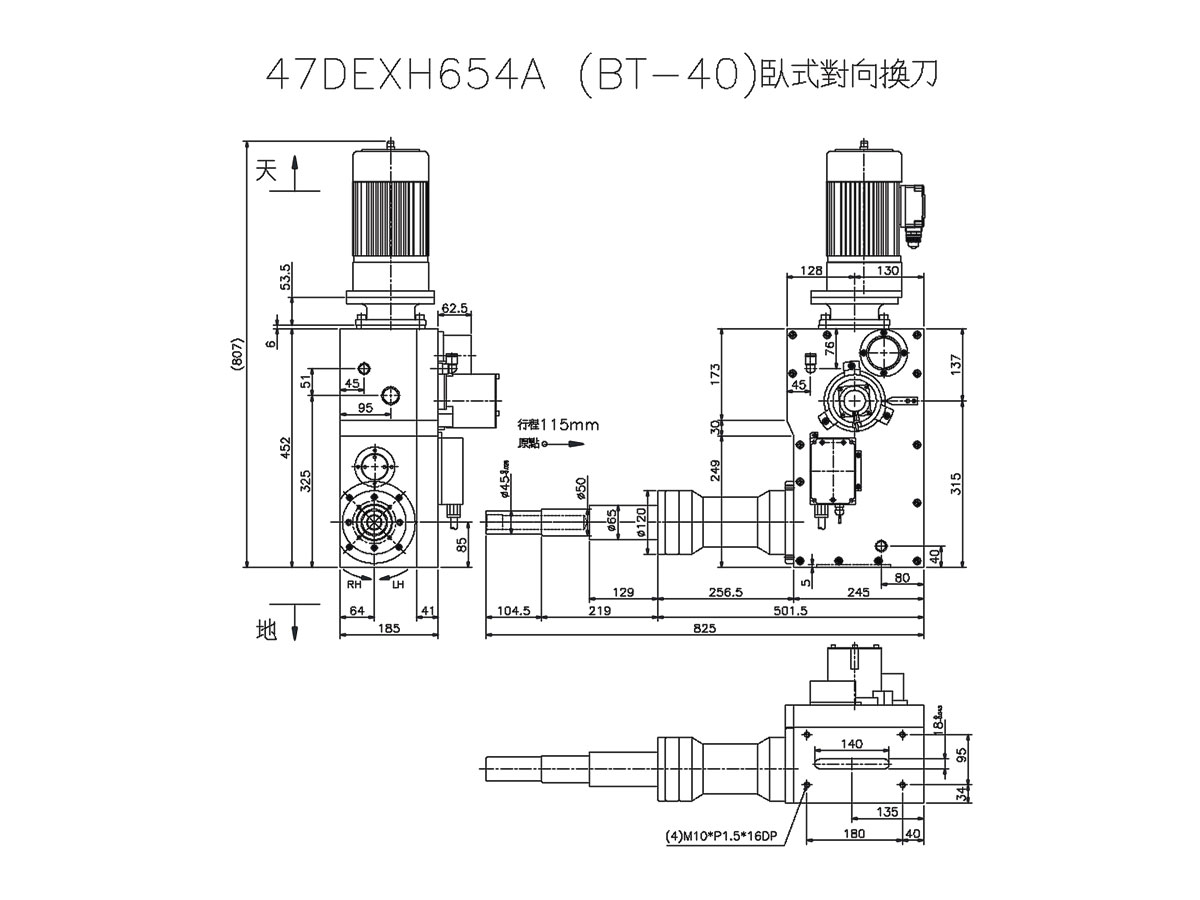

外型图

renishaw-acu250-r-asis-corrected

renishaw-acu250-r-asis-corrected

renishaw-acu250-r-asis-corrected

卧式对向换刀 / AIS / A407

控制类型

型号	47DEXG656B (BT-40) 感应伺服系统AIS
换刀时间	1.5 sec (6kg / side)
扣刀角度	60°~90° (依客戶需求)
拉刀行程	115mm-MAX (可依不同型式刀杆制作行程)
最大负载	8 kg
讯号规格	近接开关 PNP-NOx3~4
驱动马达	1 HP
制品重量	120kg (含油)
精度	重覆精度 3" 水平精度 0.2mm

型号	47DEXH654A (BT-40) 卧式
换刀时间	参考A407速比负载综合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	115mm-MAX (可依不同型式刀杆制作行程)
最大负载	8 kg
讯号规格	译码器
驱动马达	1 HP
制品重量	130kg (含油)
精度	重覆精度 3" 水平精度 0.2mm

型号	47DEXH654A (BT-40) 卧式对向换刀
换刀时间	参考A407速比负载综合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	115mm-MAX (可依不同型式刀杆制作行程)
最大负载	8 kg
讯号规格	近接开关 PNP-NOx3~4
驱动马达	1 HP
制品重量	130kg (含油)
精度	重覆精度 3" 水平精度 0.2mm

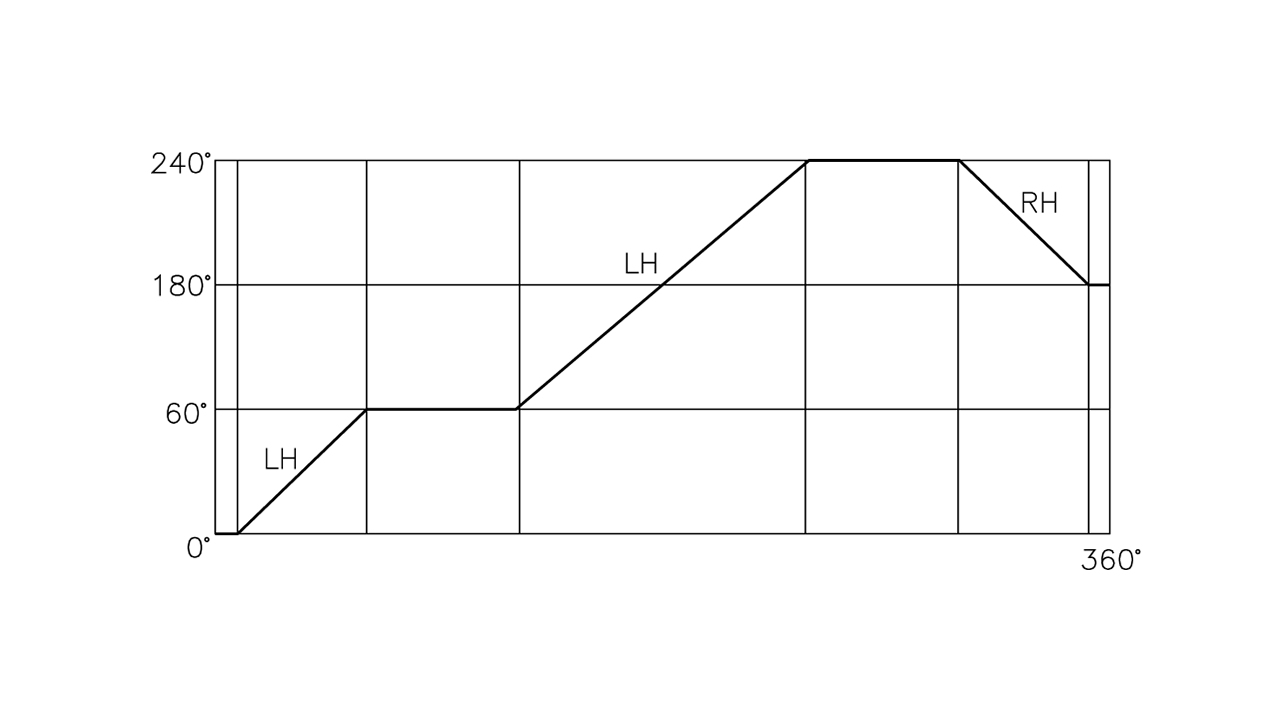

动作时序图

AIS

扣刀角度依客戶需求 (60°~ 90°)

扣刀角度依客户需求 (60°~ 90°)

可依不同型式刀杆制作行程

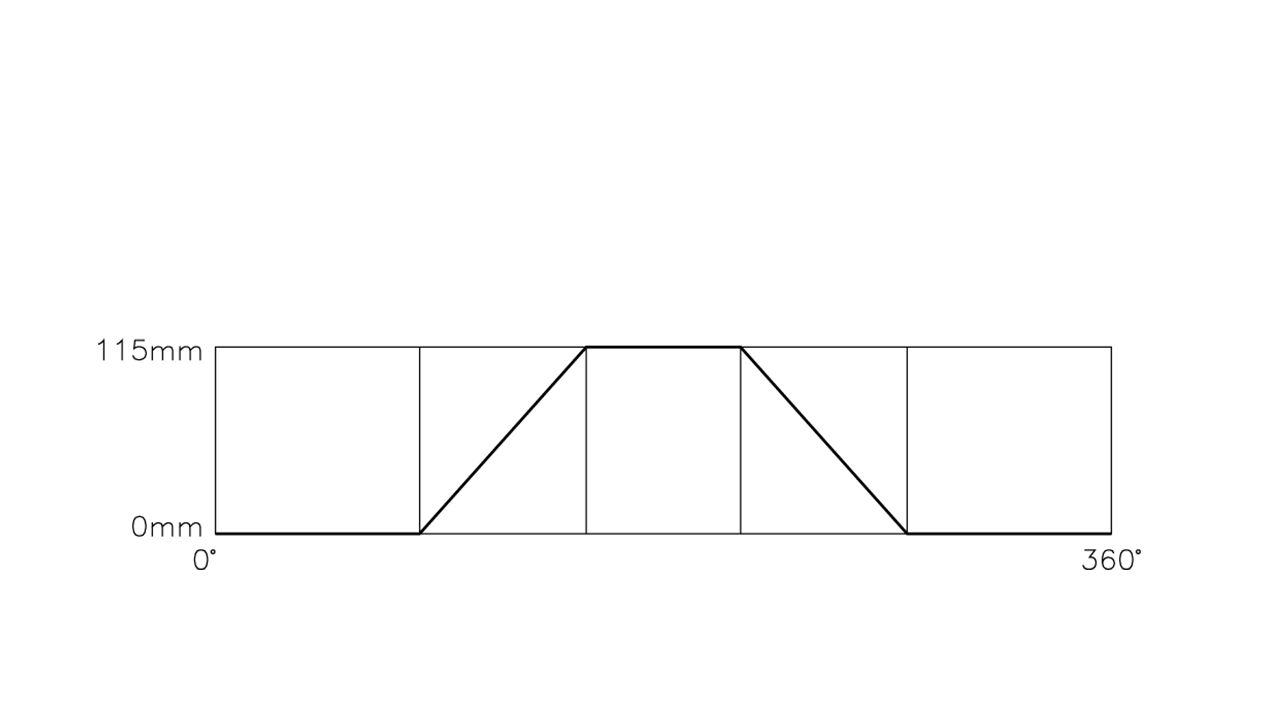

可依不同型式刀杆制作行程

讯号轮

扣刀角度依客戶需求 (60°~ 90°)

扣刀角度依客户需求 (60°~ 90°)

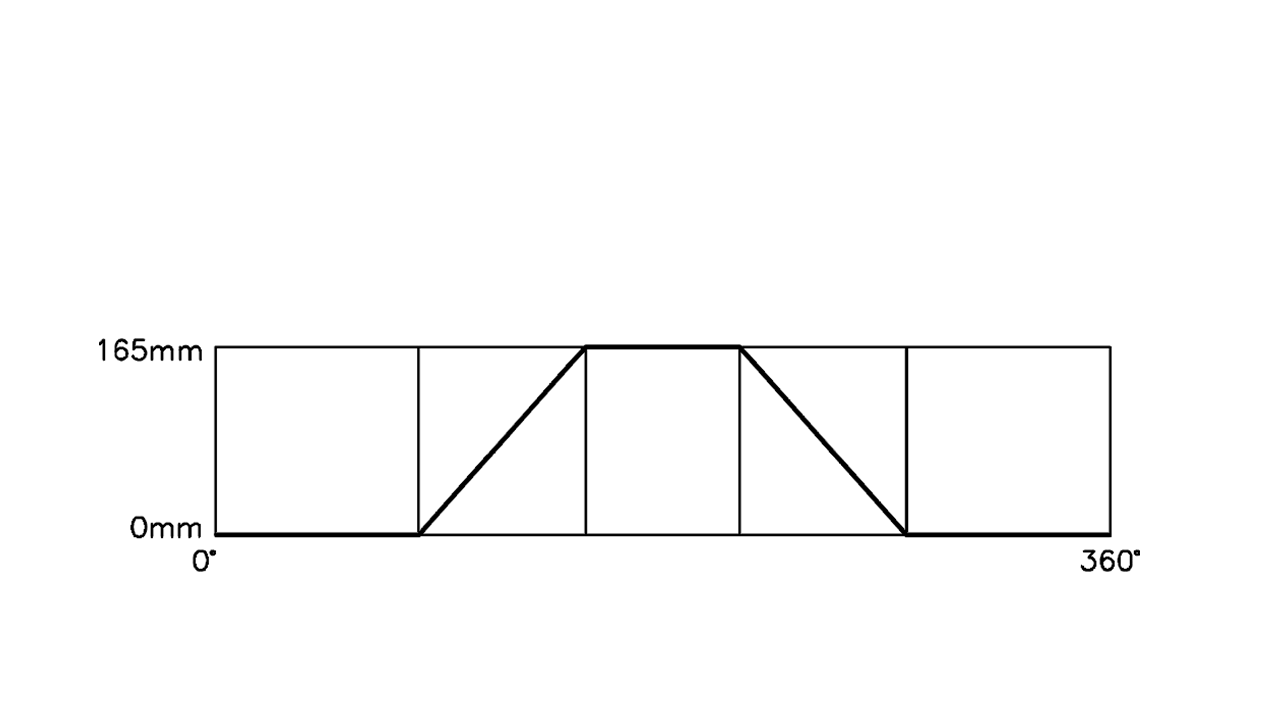

可依不同型式刀杆制作行程

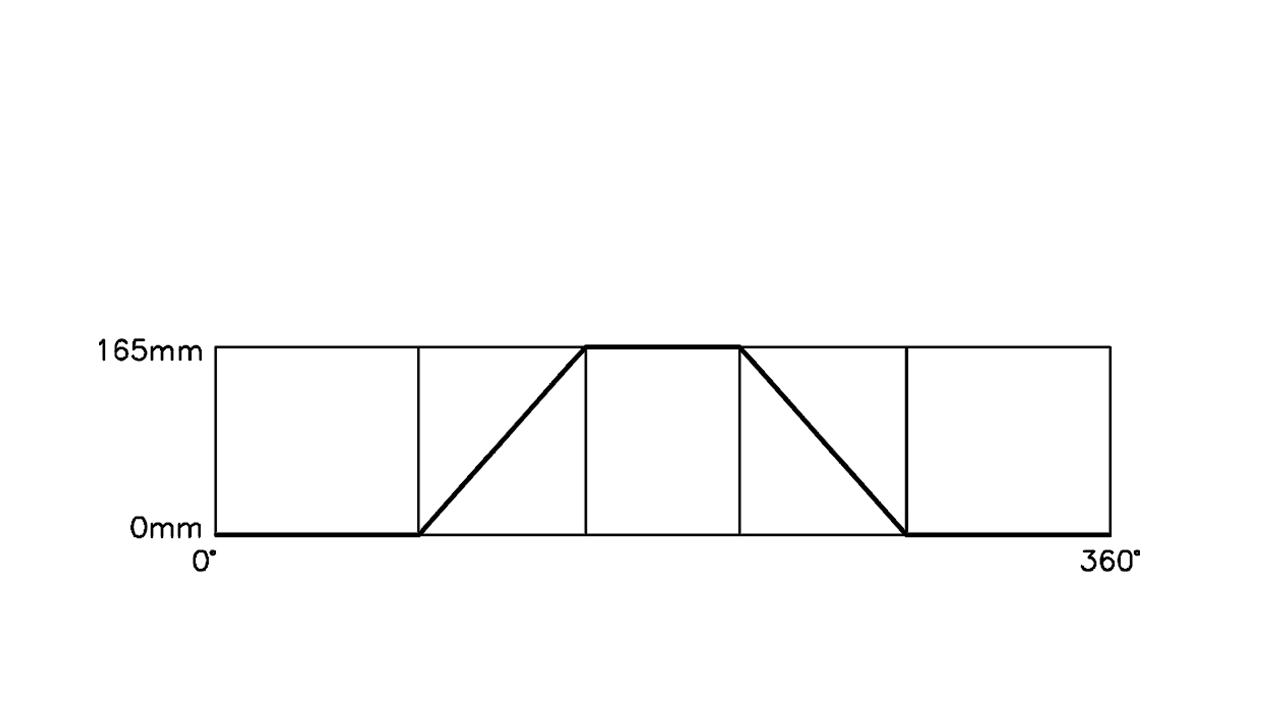

可依不同型式刀杆制作行程

A407速比负载综合表

换刀臂刀对刀中心距 / 刀臂重量参考

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:7	1.36 sec
4Kg*2	60Hz	1:7	1.14 sec
5Kg*2	50Hz	1:7	1.36 sec
5Kg*2	60Hz	1:7	1.14 sec
6Kg*2	50Hz	1:7	1.36 sec
6Kg*2	60Hz	1:7	1.14 sec
7Kg*2	50Hz	1:7	1.36 sec
7Kg*2	60Hz	1:7	1.14 sec
8Kg*2	50Hz	1:7	1.36 sec
8Kg*2	60Hz	1:7	1.14 sec

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:7	1.36 sec
4Kg*2	60Hz	1:7	1.14 sec
5Kg*2	50Hz	1:7	1.36 sec
5Kg*2	60Hz	1:7	1.14 sec
6Kg*2	50Hz	1:7	1.36 sec
6Kg*2	60Hz	1:7	1.14 sec
7Kg*2	50Hz	1:7	1.36 sec
7Kg*2	60Hz	1:7	1.14 sec
8Kg*2	50Hz	1:7	1.36 sec
8Kg*2	60Hz	1:7	1.14 sec

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:7	1.36 sec
4Kg*2	60Hz	1:7	1.14 sec
5Kg*2	50Hz	1:7	1.36 sec
5Kg*2	60Hz	1:7	1.14 sec
6Kg*2	50Hz	1:7	1.36 sec
6Kg*2	60Hz	1:8	1.31 sec
7Kg*2	50Hz	1:7	1.36 sec
7Kg*2	60Hz	1:8	1.31 sec
8Kg*2	50Hz	1:7	1.36 sec
8Kg*2	60Hz	1:8	1.31 sec

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:7	1.36 sec
4Kg*2	60Hz	1:8	1.31 sec
5Kg*2	50Hz	1:7	1.36 sec
5Kg*2	60Hz	1:8	1.31 sec
6Kg*2	50Hz	1:7	1.36 sec
6Kg*2	60Hz	1:8	1.31 sec
7Kg*2	50Hz	1:7	1.36 sec
7Kg*2	60Hz	1:9	1.47 sec
8Kg*2	50Hz	1:8	1.55 sec
8Kg*2	60Hz	1:9	1.47 sec

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:7	1.36 sec
4Kg*2	60Hz	1:8	1.31 sec
5Kg*2	50Hz	1:7	1.36 sec
5Kg*2	60Hz	1:9	1.47 sec
6Kg*2	50Hz	1:8	1.55 sec
6Kg*2	60Hz	1:9	1.47 sec
7Kg*2	50Hz	1:8	1.55 sec
7Kg*2	60Hz	1:10	1.64 sec
8Kg*2	50Hz	1:8	1.55 sec
8Kg*2	60Hz	1:10	1.64 sec

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:8	1.55 sec
4Kg*2	60Hz	1:9	1.47 sec
5Kg*2	50Hz	1:8	1.55 sec
5Kg*2	60Hz	1:9	1.47 sec
6Kg*2	50Hz	1:8	1.55 sec
6Kg*2	60Hz	1:10	1.64 sec
7Kg*2	50Hz	1:9	1.75 sec
7Kg*2	60Hz	1:10	1.64 sec
8Kg*2	50Hz	1:9	1.75 sec
8Kg*2	60Hz	1:12	1.96 sec

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:8	1.55 sec
4Kg*2	60Hz	1:10	1.64 sec
5Kg*2	50Hz	1:9	1.75 sec
5Kg*2	60Hz	1:10	1.64 sec
6Kg*2	50Hz	1:9	1.75 sec
6Kg*2	60Hz	1:12	1.96 sec
7Kg*2	50Hz	1:10	1.94 sec
7Kg*2	60Hz	1:12	1.96 sec
8Kg*2	50Hz	1:10	1.94 sec
8Kg*2	60Hz	1:12	1.96 sec

换刀臂刀对刀中心距 / 刀臂重量参考

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:9	1.75 sec
4Kg*2	60Hz	1:10	1.64 sec
5Kg*2	50Hz	1:9	1.75 sec
5Kg*2	60Hz	1:12	1.96 sec
6Kg*2	50Hz	1:10	1.94 sec
6Kg*2	60Hz	1:12	1.96 sec
7Kg*2	50Hz	1:10	1.94 sec
7Kg*2	60Hz	1:12	1.96 sec
8Kg*2	50Hz	1:12	2.33 sec
8Kg*2	60Hz	1:15	2.45 sec

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:10	1.94 sec
4Kg*2	60Hz	1:12	1.96 sec
5Kg*2	50Hz	1:10	1.94 sec
5Kg*2	60Hz	1:12	1.96 sec
6Kg*2	50Hz	1:12	2.33 sec
6Kg*2	60Hz	1:15	2.45 sec
7Kg*2	50Hz	1:12	2.33 sec
7Kg*2	60Hz	1:15	2.45 sec
8Kg*2	50Hz	1:12	2.33 sec
8Kg*2	60Hz	1:15	2.45 sec

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:12	2.33 sec
4Kg*2	60Hz	1:12	1.96 sec
5Kg*2	50Hz	1:12	2.33 sec
5Kg*2	60Hz	1:15	2.45 sec
6Kg*2	50Hz	1.12	2.33 sec
6Kg*2	60Hz	1:15	2.45 sec
7Kg*2	50Hz	1:12	2.33 sec
7Kg*2	60Hz	1:15	2.45 sec
8Kg*2	50Hz	1:15	2.91 sec
8Kg*2	60Hz	1:15	2.45 sec

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:12	2.33 sec
4Kg*2	60Hz	1:15	2.45 sec
5Kg*2	50Hz	1:12	2.33 sec
5Kg*2	60Hz	1:15	2.45 sec
6Kg*2	50Hz	1:12	2.33 sec
6Kg*2	60Hz	1:15	2.45 sec
7Kg*2	50Hz	1:15	2.91 sec
7Kg*2	60Hz	1:15	2.45 sec
8Kg*2	50Hz	1:15	2.91 sec
8Kg*2	60Hz	1:20	3.27 sec

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:12	2.33 sec
4Kg*2	60Hz	1:15	2.45 sec
5Kg*2	50Hz	1:15	2.91 sec
5Kg*2	60Hz	1:15	2.45 sec
6Kg*2	50Hz	1:15	2.91 sec
6Kg*2	60Hz	1:20	3.27 sec
7Kg*2	50Hz	1:15	2.91 sec
7Kg*2	60Hz	1:20	3.27 sec
8Kg*2	50Hz	1:15	2.91 sec
8Kg*2	60Hz	1:20	3.27 sec

刀具重量 / 双边负载	马达频率	1 HP 适用马达速比	ATC 换刀时间
4Kg*2	50Hz	1:15	2.91 sec
4Kg*2	60Hz	1:15	2.45 sec
5Kg*2	50Hz	1:15	2.91 sec
5Kg*2	60Hz	1:20	3.27 sec
6Kg*2	50Hz	1:15	2.91 sec
6Kg*2	60Hz	1:20	3.27 sec
7Kg*2	50Hz	1:15	2.91 sec
7Kg*2	60Hz	1:20	3.27 sec
8Kg*2	50Hz	1:15	2.91 sec
8Kg*2	60Hz	1:20	3.27 sec
