07-bt407-horizontal

Sistema ATC

BT40 Serie-HorizontalA407 - Cambio de herramienta opuesto

Esquemas de los planos
renishaw-acu250-r-asis-corrected
renishaw-acu250-r-asis-corrected
renishaw-acu250-r-asis-corrected

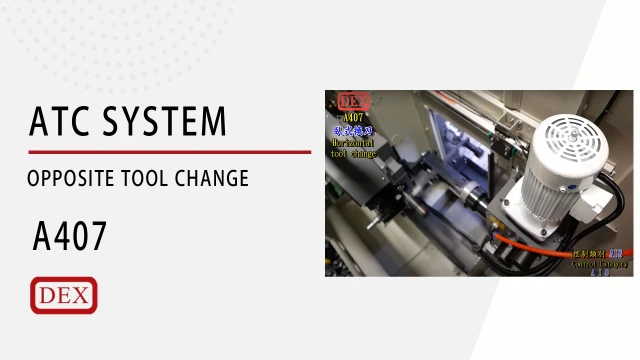

video-a407

Cambio de herramienta opuesto / AIS

Tipos de controladores
Número de pieza 47DEXG656B (BT-40) Motor del sensor AIS
Intervalo de tiempo para la cortadora 1.5seg(6kg/side)
Ángulos de inclinación de la herramienta 60°~90°(según los requerimientos del cliente)
Cambio de recorrido de la cuchilla de tracción

115mm-MAX
(Podemos personalizar los recorridos según los diferentes tipos de portaherramientas)
Carga máxima 8kg
Especificaciones de la señal Interruptor de proximidad PNP-NOx3~4
Potencia de fuerza motriz 1HP
Peso del producto 120kg(with oil)
Precisión

Precisión de superposición 3"

Precisión horizontal 0.2mm
Número de pieza 47DEXH654A (BT-40) Horizontal
Intervalo de tiempo para la cortadora Consulte la tabla de carga del coeficiente de velocidad A407
Ángulos de inclinación de la herramienta 60°~90°(según los requerimientos del cliente)
Cambio de recorrido de la cuchilla de tracción

115mm-MAX
(Podemos personalizar los recorridos según los diferentes tipos de portaherramientas)
Carga máxima 8kg
Especificaciones de la señal Decodificador
Potencia de fuerza motriz 1HP
Peso del producto 130kg(with oil)
Precisión

Precisión de superposición 3"

Precisión horizontal 0.2mm
Número de pieza 47DEXH654A (BT-40) Cambio de herramienta opuesto
Intervalo de tiempo para la cortadora Consulte la tabla de carga del coeficiente de velocidad A407
Ángulos de inclinación de la herramienta 60°~90°(según los requerimientos del cliente)
Cambio de recorrido de la cuchilla de tracción

115mm-MAX
(Podemos personalizar los recorridos según los diferentes tipos de portaherramientas)
Carga máxima 8kg
Especificaciones de la señal Interruptor de proximidad PNP-NOx3~4
Potencia de fuerza motriz 1HP
Peso del producto 130kg(with oil)
Precisión

Precisión de superposición 3"

Precisión horizontal 0.2mm
Ilustración del tiempo de movimiento

AIS

El ángulo de cambio de la cuchilla se puede definir según las necesidades del cliente (60°~ 90°)

El ángulo de cambio de la cuchilla se puede definir según las necesidades del cliente (60°~ 90°)

Podemos personalizar los recorridos según los diferentes tipos de portaherramientas

Podemos personalizar los recorridos según los diferentes tipos de portaherramientas

Sensor de la rueda

El ángulo de cambio de la cuchilla se puede definir según las necesidades del cliente (60°~ 90°)

El ángulo de cambio de la cuchilla se puede definir según las necesidades del cliente (60°~ 90°)

Podemos personalizar los recorridos según los diferentes tipos de portaherramientas

Podemos personalizar los recorridos según los diferentes tipos de portaherramientas

Diagrama de carga instantánea A407
Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
5Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
6Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
7Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
8Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
5Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
6Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
7Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
8Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
5Kg*2 50Hz 1:7 1.36 sec
60Hz 1:7 1.14 sec
6Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
7Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
8Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
5Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
6Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
7Kg*2 50Hz 1:7 1.36 sec
60Hz 1:9 1.47 sec
8Kg*2 50Hz 1:8 1.55 sec
60Hz 1:9 1.47 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:7 1.36 sec
60Hz 1:8 1.31 sec
5Kg*2 50Hz 1:7 1.36 sec
60Hz 1:9 1.47 sec
6Kg*2 50Hz 1:8 1.55 sec
60Hz 1:9 1.47 sec
7Kg*2 50Hz 1:8 1.55 sec
60Hz 1:10 1.64 sec
8Kg*2 50Hz 1:8 1.55 sec
60Hz 1:10 1.64 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:8 1.55 sec
60Hz 1:9 1.47 sec
5Kg*2 50Hz 1:8 1.55 sec
60Hz 1:9 1.47 sec
6Kg*2 50Hz 1:8 1.55 sec
60Hz 1:10 1.64 sec
7Kg*2 50Hz 1:9 1.75 sec
60Hz 1:10 1.64 sec
8Kg*2 50Hz 1:9 1.75 sec
60Hz 1:12 1.96 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:8 1.55 sec
60Hz 1:10 1.64 sec
5Kg*2 50Hz 1:9 1.75 sec
60Hz 1:10 1.64 sec
6Kg*2 50Hz 1:9 1.75 sec
60Hz 1:12 1.96 sec
7Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
8Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:9 1.75 sec
60Hz 1:10 1.64 sec
5Kg*2 50Hz 1:9 1.75 sec
60Hz 1:12 1.96 sec
6Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
7Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
8Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
5Kg*2 50Hz 1:10 1.94 sec
60Hz 1:12 1.96 sec
6Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
7Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
8Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:12 2.33 sec
60Hz 1:12 1.96 sec
5Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
6Kg*2 50Hz 1.12 2.33 sec
60Hz 1:15 2.45 sec
7Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
8Kg*2 50Hz 1:15 2.91 sec
60Hz 1:15 2.45 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
5Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
6Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
7Kg*2 50Hz 1:15 2.91 sec
60Hz 1:15 2.45 sec
8Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:12 2.33 sec
60Hz 1:15 2.45 sec
5Kg*2 50Hz 1:15 2.91 sec
60Hz 1:15 2.45 sec
6Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
7Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
8Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Compatible con
Motores de 1HP		 Intervalo de tiempo ATC
Para el cortador
4Kg*2 50Hz 1:15 2.91 sec
60Hz 1:15 2.45 sec
5Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
6Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
7Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
8Kg*2 50Hz 1:15 2.91 sec
60Hz 1:20 3.27 sec
