ATCシステム

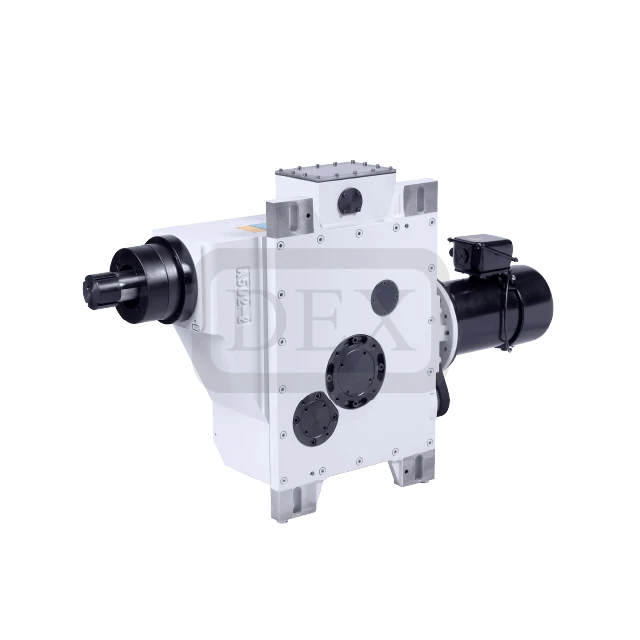

BT50シリーズBT50# 右側ATC

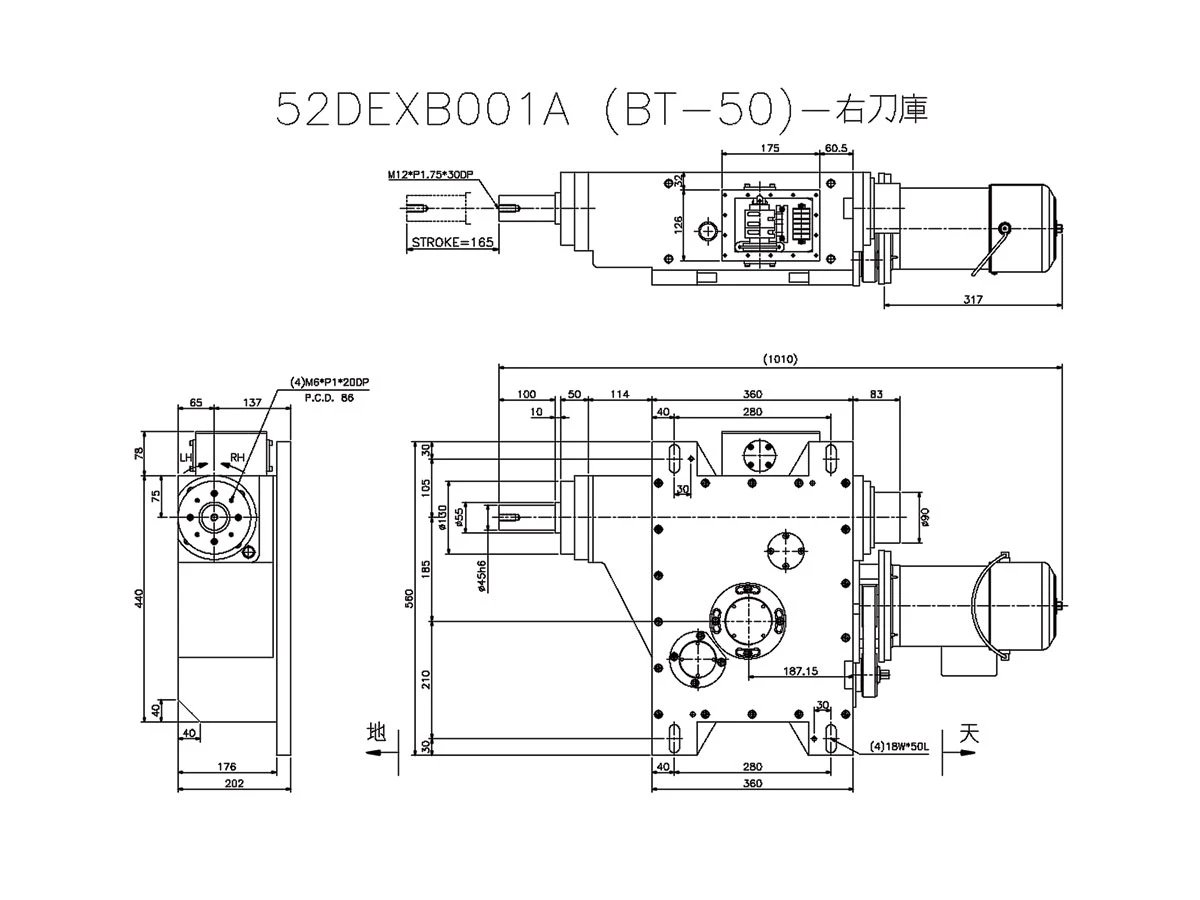

概略図

Outline Drawing - A502 - wheel sensor

コントローラー-タイプ

ホイールセンサー

パート番号	52DEXB001A (BT-50) - 右側マガジン
(T to T)持続時間	A502 速比搭載許容量表を参考にしてください
工具座屈角度	60°~90° (お客様からのご要望に応じます)
カッターの引き抜きストローク変更	165mm-MAX (ツールホルダーの種類に応じてストロークをカスタマイズできます)
最大負荷	30 kg
シグナル仕様	近接スイッチ PNP-NOx3~4
動輪馬力	1.5 HP
製品重量	200 kg
精度	重ね合わさ精度 3" 水平精度 0.2mm

A502速比負載綜合表

工具交換アーム T-to-T 距離/工具アーム重量基準

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	41 : 48	2.45 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	41 : 48	2.45 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	41 : 48	2.45 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	38 : 50	2.75 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	41 : 48	2.45 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	38 : 50	2.75 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	38 : 50	2.75 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	38 : 50	2.75 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	38 : 50	2.75 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	35 : 50	2.99 sec
30Kg x 2	50 Hz	38 : 50	3.27 sec
30Kg x 2	60 Hz	35 : 53	3.17 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	38 : 50	2.75 sec
20Kg x 2	50 Hz	38 : 50	3.27 sec
20Kg x 2	60 Hz	35 : 50	2.99 sec
25Kg x 2	50 Hz	38 : 50	3.27 sec
25Kg x 2	60 Hz	30 : 53	3.7 sec
30Kg x 2	50 Hz	35 : 50	3.55 sec
30Kg x 2	60 Hz	30 : 53	3.7 sec

工具交換アーム T-to-T 距離/工具アーム重量基準

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	38 : 50	2.75 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	35 : 50	2.99 sec
20Kg x 2	50 Hz	38 : 53	3.27 sec
20Kg x 2	60 Hz	35 : 53	3.17 sec
25Kg x 2	50 Hz	35 : 50	3.55 sec
25Kg x 2	60 Hz	30 : 53	3.7 sec
30Kgx 2	50 Hz	35 : 53	3.76 sec
30Kgx 2	60 Hz	35 : 67	4.01 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	38 : 50	2.75 sec
15Kg x 2	50 Hz	38 : 50	3.27 sec
15Kg x 2	60 Hz	35 : 53	3.17 sec
20Kg x 2	50 Hz	35 : 50	3.55 sec
20Kg x 2	60 Hz	35 : 53	3.7 sec
25Kg x 2	50 Hz	35 : 53	3.76 sec
25Kg x 2	60 Hz	30 : 53	3.7 sec
30Kg x 2	50 Hz	35 : 53	4.39 sec
30Kg x 2	60 Hz	30 : 67	4.01 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	35 : 50	2.99 sec
15Kg x 2	50 Hz	38 : 50	3.27 sec
15Kg x 2	60 Hz	30 : 53	3.7 sec
20Kg x 2	50 Hz	35 : 53	3.76 sec
20Kg x 2	60 Hz	30 : 53	3.7 sec
25Kg x 2	50 Hz	30 : 53	4.39 sec
25Kg x 2	60 Hz	35 : 67	4.01 sec
30Kg x 2	50 Hz	30 : 53	4.39 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
10Kg x 2	50 Hz	38 : 50	3.27 sec
10Kg x 2	60 Hz	35 : 50	2.99 sec
15Kg x 2	50 Hz	35 : 53	3.76 sec
15Kg x 2	60 Hz	30 : 53	3.7 sec
20Kg x 2	50 Hz	30 : 53	4.39 sec
20Kg x 2	60 Hz	35 : 67	4.01 sec
25Kg x 2	50 Hz	30 : 53	4.39 sec
