ATC立/卧式

BT50系列BT50右挂ATC

外型图

Outline Drawing - A502 - wheel sensor

控制类型

讯号轮

型号	52DEXB001A (BT-50) - 右刀库
换刀时间	参考A502速比负载综合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	165mm-MAX (可依不同型式刀杆制作行程)
最大负载	30 kg (參考A502速比负载综合表)
讯号规格	近接开关 PNP-NOx3~4
驱动马力	1.5 HP
制品重量	200 kg
精度	重覆精度 3" 水平精度 0.2mm

动作时序图

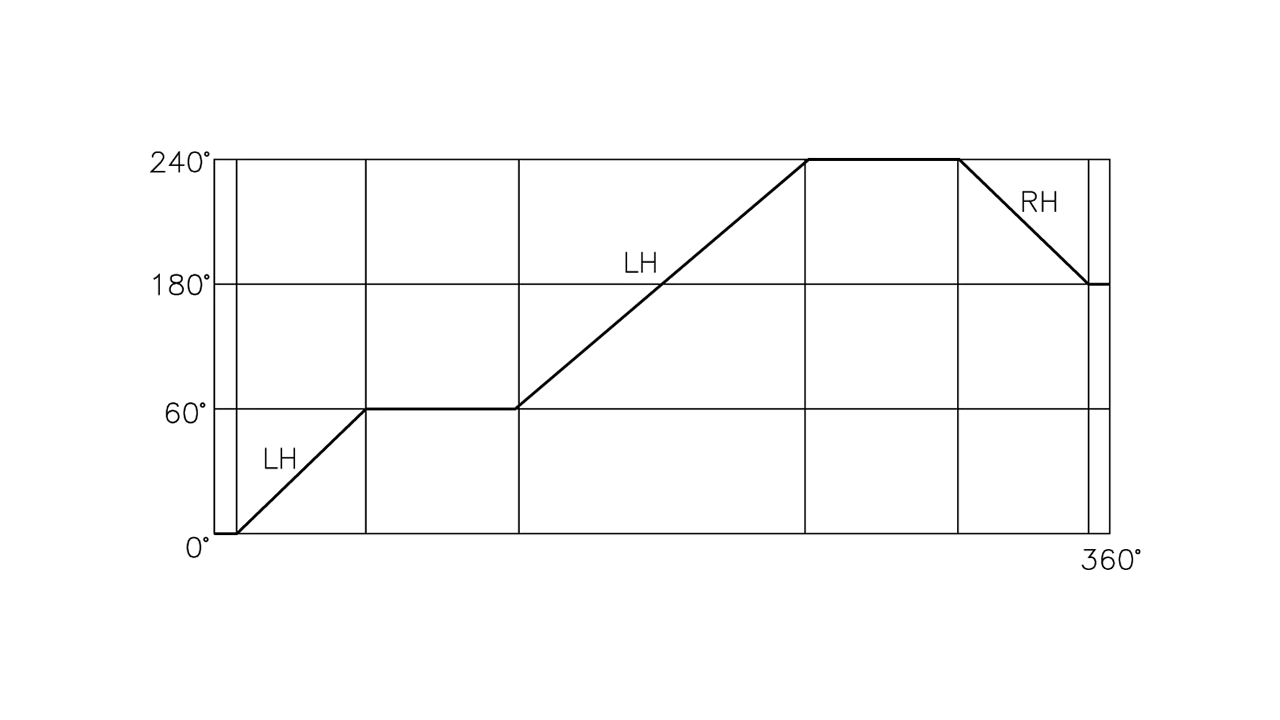

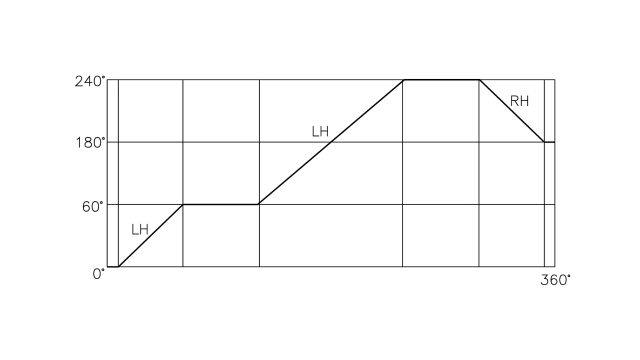

扣刀角度依客户需求 (60°~ 90°)

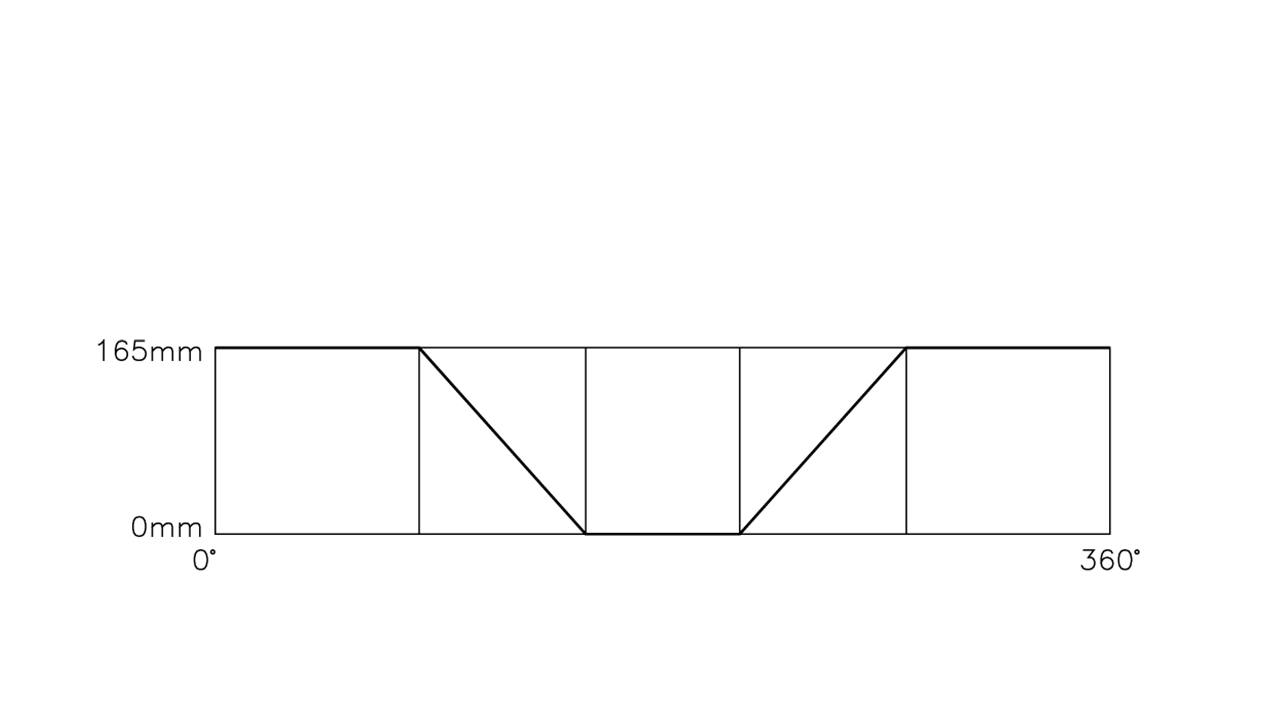

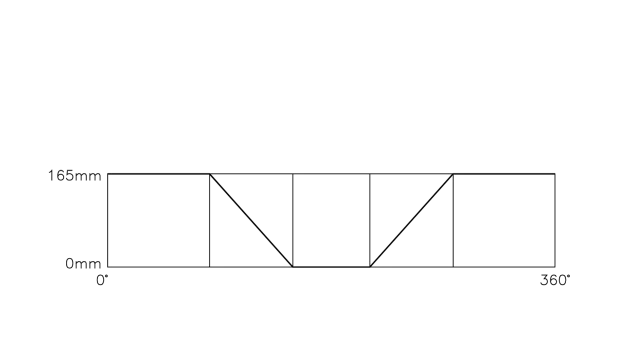

可依不同型式刀杆制作行程

A502速比负载综合表

换刀臂刀对刀中心距 / 刀臂重量参考

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	41 : 48	2.45 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	41 : 48	2.45 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	41 : 48	2.45 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	38 : 50	2.75 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	41 : 48	2.45 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	38 : 50	2.75 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	38 : 50	2.75 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	38 : 50	2.75 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	38 : 50	2.75 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	35 : 50	2.99 sec
30Kg x 2	50 Hz	38 : 50	3.27 sec
30Kg x 2	60 Hz	35 : 53	3.17 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	38 : 50	2.75 sec
20Kg x 2	50 Hz	38 : 50	3.27 sec
20Kg x 2	60 Hz	35 : 50	2.99 sec
25Kg x 2	50 Hz	38 : 50	3.27 sec
25Kg x 2	60 Hz	30 : 53	3.7 sec
30Kg x 2	50 Hz	35 : 50	3.55 sec
30Kg x 2	60 Hz	30 : 53	3.7 sec

换刀臂刀对刀中心距 / 刀臂重量参考

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	38 : 50	2.75 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	35 : 50	2.99 sec
20Kg x 2	50 Hz	38 : 53	3.27 sec
20Kg x 2	60 Hz	35 : 53	3.17 sec
25Kg x 2	50 Hz	35 : 50	3.55 sec
25Kg x 2	60 Hz	30 : 53	3.7 sec
30Kgx 2	50 Hz	35 : 53	3.76 sec
30Kgx 2	60 Hz	35 : 67	4.01 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	38 : 50	2.75 sec
15Kg x 2	50 Hz	38 : 50	3.27 sec
15Kg x 2	60 Hz	35 : 53	3.17 sec
20Kg x 2	50 Hz	35 : 50	3.55 sec
20Kg x 2	60 Hz	35 : 53	3.7 sec
25Kg x 2	50 Hz	35 : 53	3.76 sec
25Kg x 2	60 Hz	30 : 53	3.7 sec
30Kg x 2	50 Hz	35 : 53	4.39 sec
30Kg x 2	60 Hz	30 : 67	4.01 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	35 : 50	2.99 sec
15Kg x 2	50 Hz	38 : 50	3.27 sec
15Kg x 2	60 Hz	30 : 53	3.7 sec
20Kg x 2	50 Hz	35 : 53	3.76 sec
20Kg x 2	60 Hz	30 : 53	3.7 sec
25Kg x 2	50 Hz	30 : 53	4.39 sec
25Kg x 2	60 Hz	35 : 67	4.01 sec
30Kg x 2	50 Hz	30 : 53	4.39 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
10Kg x 2	50 Hz	38 : 50	3.27 sec
10Kg x 2	60 Hz	35 : 50	2.99 sec
15Kg x 2	50 Hz	35 : 53	3.76 sec
15Kg x 2	60 Hz	30 : 53	3.7 sec
20Kg x 2	50 Hz	30 : 53	4.39 sec
20Kg x 2	60 Hz	35 : 67	4.01 sec
25Kg x 2	50 Hz	30 : 53	4.39 sec
