ATC 立/臥式

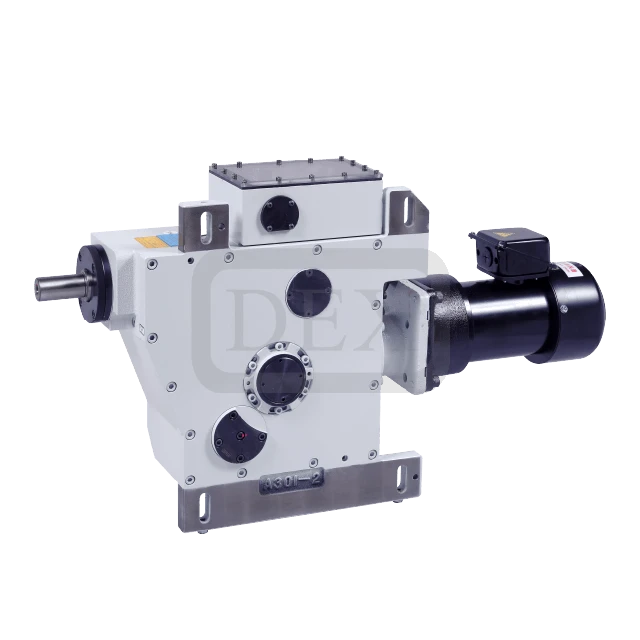

BT30系列BT30標準型

外型圖

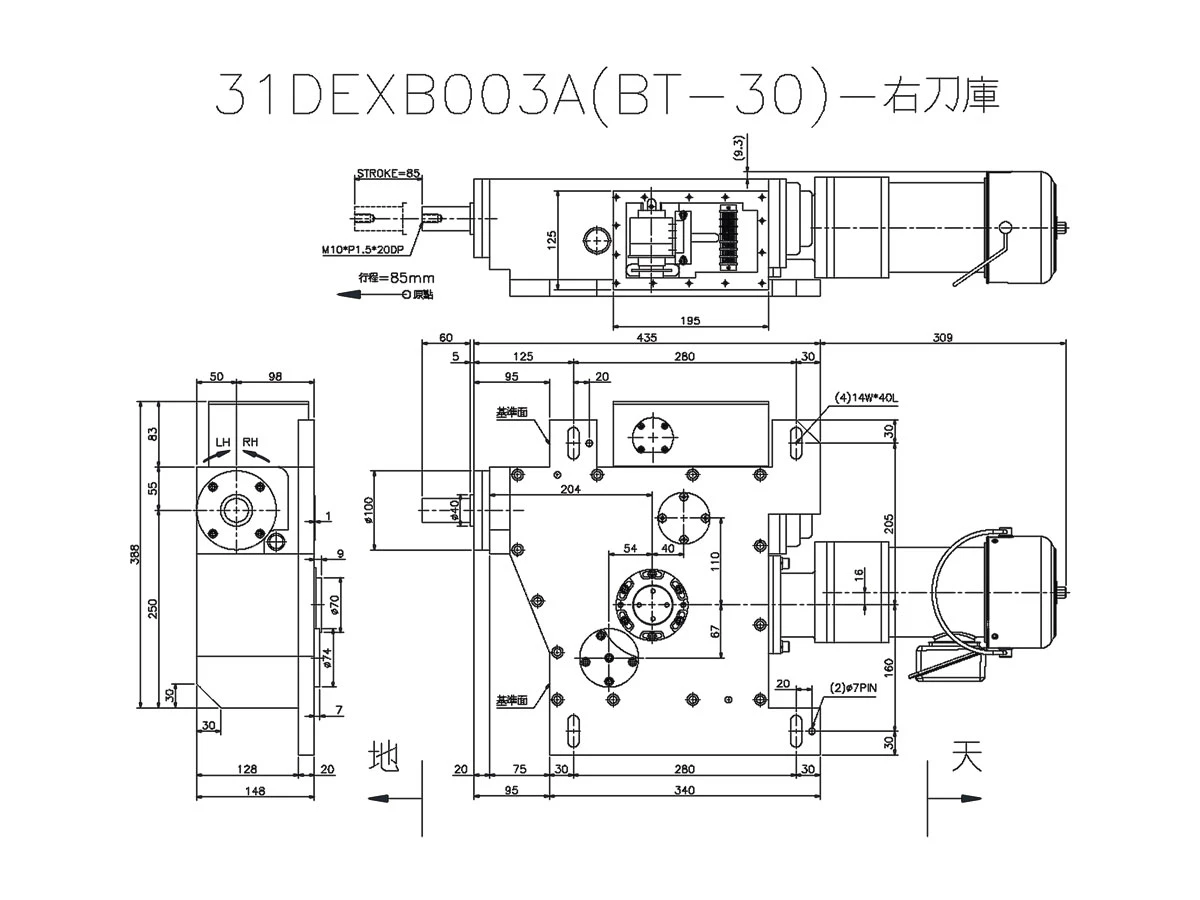

Outline Drawing - A301

控制類型

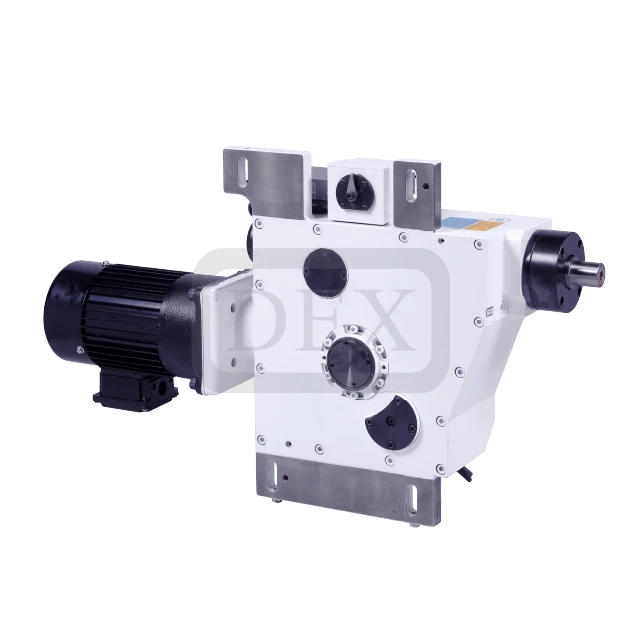

訊號輪

型號	31DEXB003A (BT-30) - 右刀庫
換刀時間	參考A301速比負載綜合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	85mm-MAX (可依不同型式刀桿製作行程)
最大負載	4 kg
訊號規格	近接開關 PNP-NOx3~4
驅動馬力	1/3 HP
製品重量	100 kg
精度	重覆精度 4" 水平精度 0.2 mm

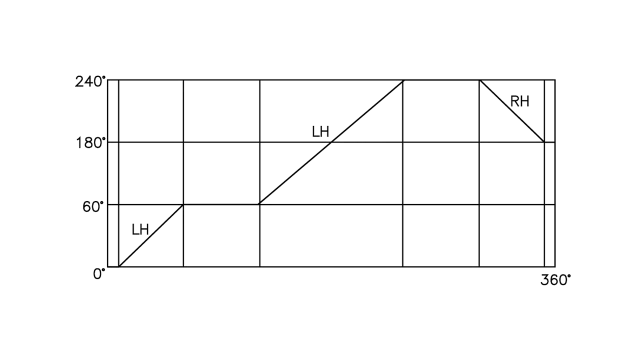

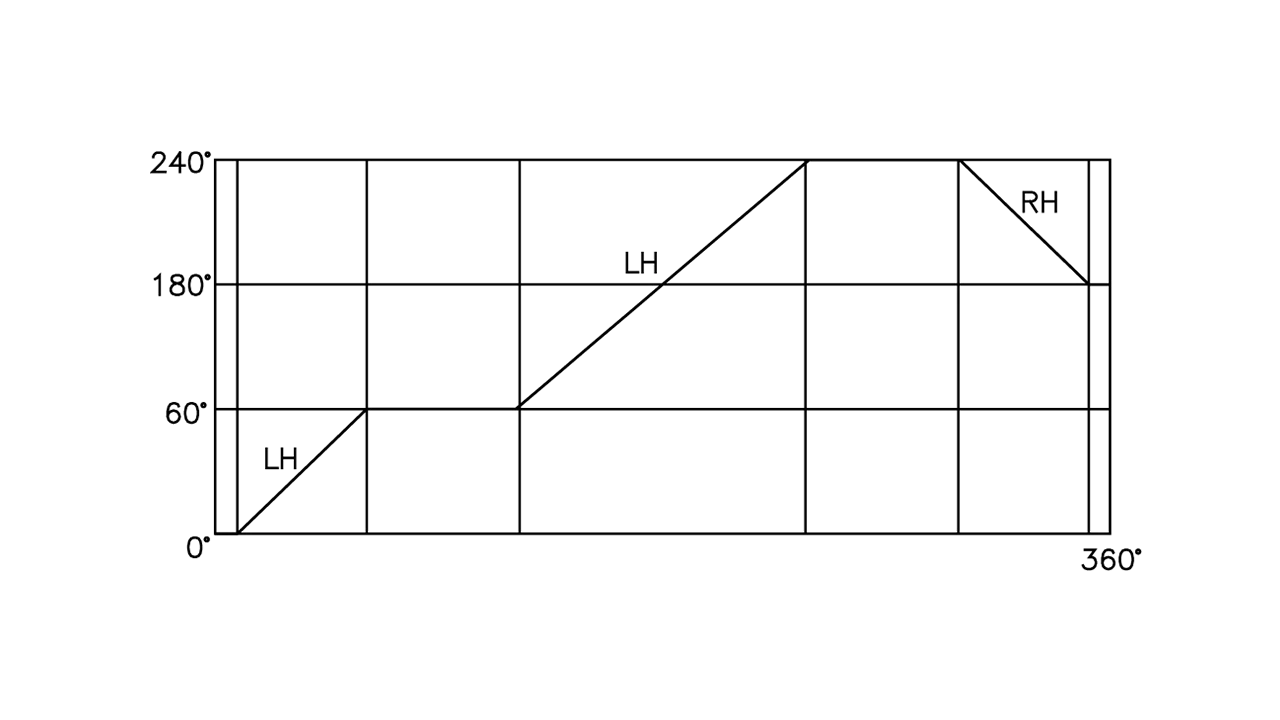

動作時序圖

扣刀角度依客戶需求 (60°~ 90°)

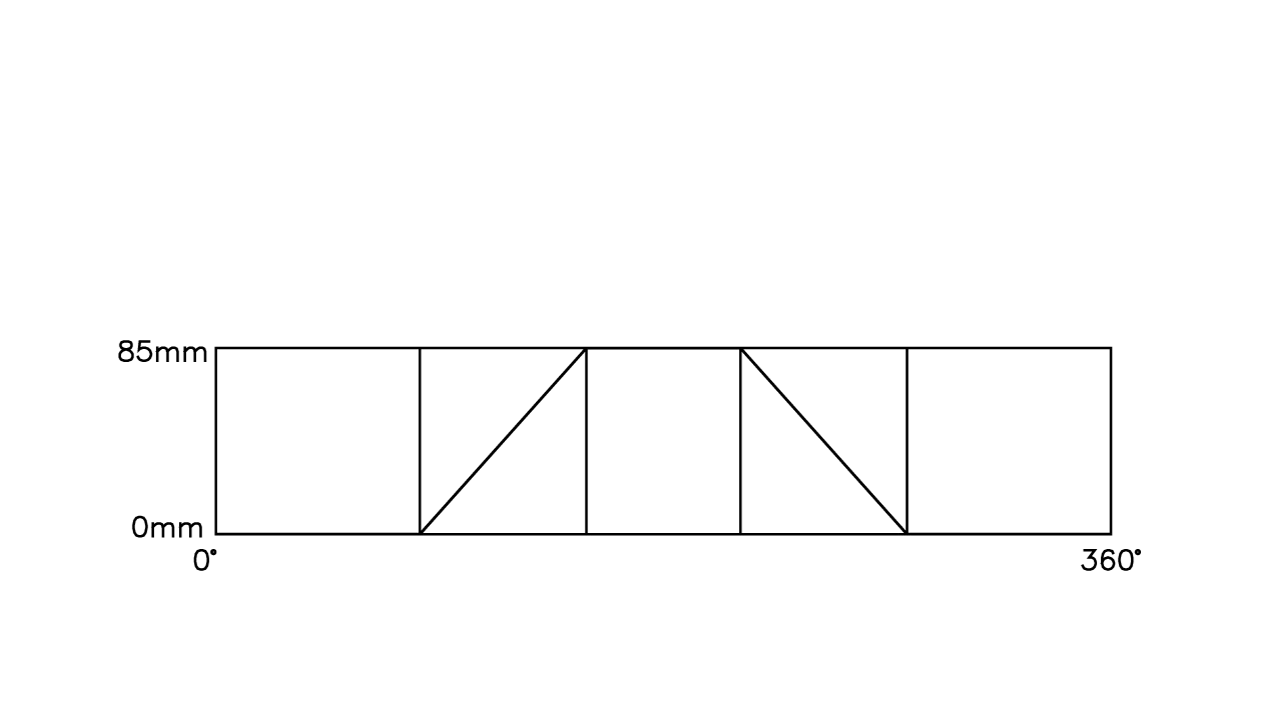

可依不同型式刀桿製作行程

A301速比負載綜合表

換刀臂刀對刀中心距 / 刀臂重量參考

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg x 2	50 Hz	1 : 8	0.99 sec
1.5Kg x 2	60 Hz	1 : 8	0.84 sec
2Kg x 2	50 Hz	1 : 8	0.99 sec
2Kg x 2	60 Hz	1 : 8	0.84 sec
2.5Kg x 2	50 Hz	1 : 8	0.99 sec
2.5Kg x 2	60 Hz	1 : 8	0.84 sec
3Kg x 2	50 Hz	1 : 8	0.99 sec
3Kg x 2	60 Hz	1 : 8	0.84 sec
3.5Kg x 2	50 Hz	1 : 8	0.99 sec
3.5Kg x 2	60 Hz	1 : 10	1.05 sec
4Kg x 2	50 Hz	1 : 8	0.99 sec
4Kg x 2	60 Hz	1 : 10	1.05 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg x 2	50 Hz	1 : 8	0.99 sec
1.5Kg x 2	60 Hz	1 : 8	0.84 sec
2Kg x 2	50 Hz	1 : 8	0.99 sec
2Kg x 2	60 Hz	1 : 8	0.84 sec
2.5Kg x 2	50 Hz	1 : 8	0.99 sec
2.5Kg x 2	60 Hz	1 : 8	0.84 sec
3Kg x 2	50 Hz	1 : 8	0.99 sec
3Kg x 2	60 Hz	1 : 10	1.05 sec
3.5Kg x 2	50 Hz	1 : 8	0.99 sec
3.5Kg x 2	60 Hz	1 : 10	1.05 sec
4Kg x 2	50 Hz	1 : 8	0.99 sec
4Kg x 2	60 Hz	1 : 10	1.05 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg x 2	50 Hz	1 : 8	0.99 sec
1.5Kg x 2	60 Hz	1 : 8	0.84 sec
2Kg x 2	50 Hz	1 : 8	0.99 sec
2Kg x 2	60 Hz	1 : 8	0.84 sec
2.5Kg x 2	50 Hz	1 : 8	0.99 sec
2.5Kg x 2	60 Hz	1 : 10	1.05 sec
3Kg x 2	50 Hz	1 : 8	0.99 sec
3Kg x 2	60 Hz	1 : 10	1.05 sec
3.5Kg x 2	50 Hz	1 : 10	1.24 sec
3.5Kg x 2	60 Hz	1 : 10	1.05 sec
4Kg x 2	50 Hz	1 : 10	1.24 sec
4Kg x 2	60 Hz	1 : 12	1.25 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg x 2	50 Hz	1 : 8	0.99 sec
1.5Kg x 2	60 Hz	1 : 8	0.84 sec
2Kg x 2	50 Hz	1 : 8	0.99 sec
2Kg x 2	60 Hz	1 : 10	1.05 sec
2.5Kg x 2	50 Hz	1 : 8	0.99 sec
2.5Kg x 2	60 Hz	1 : 10	1.05 sec
3Kg x 2	50 Hz	1 : 10	1.24 sec
3Kg x 2	60 Hz	1 : 10	1.05 sec
3.5Kg x 2	50 Hz	1 : 10	1.24 sec
3.5Kg x 2	60 Hz	1 : 12	1.25 sec
4Kg x 2	50 Hz	1 : 10	1.24 sec
4Kg x 2	60 Hz	1 : 12	1.25 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg x 2	50 Hz	1 : 8	0.99 sec
1.5Kg x 2	60 Hz	1 : 8	0.84 sec
2Kg x 2	50 Hz	1 : 8	0.99 sec
2Kg x 2	60 Hz	1 : 10	1.05 sec
2.5Kg x 2	50 Hz	1 : 10	1.24 sec
2.5Kg x 2	60 Hz	1 : 10	1.05 sec
3Kg x 2	50 Hz	1 : 10	1.24 sec
3Kg x 2	60 Hz	1 : 12	1.25 sec
3.5Kg x 2	50 Hz	1 : 10	1.24 sec
3.5Kg x 2	60 Hz	1 : 12	1.25 sec
4Kg x 2	50 Hz	1 : 10	1.24 sec
4Kg x 2	60 Hz	1 : 12	1.25 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg x 2	50 Hz	1 : 8	0.99 sec
1.5Kg x 2	60 Hz	1 : 10	1.05 sec
2Kg x 2	50 Hz	1 : 10	1.24 sec
2Kg x 2	60 Hz	1 : 10	1.05 sec
2.5Kg x 2	50 Hz	1 : 10	1.24 sec
2.5Kg x 2	60 Hz	1 : 12	1.25 sec
3Kg x 2	50 Hz	1 : 10	1.24 sec
3Kg x 2	60 Hz	1 : 12	1.25 sec
3.5Kg x 2	50 Hz	1 : 12	1.49 sec
3.5Kg x 2	60 Hz	1 : 15	1.57 sec
4Kg x 2	50 Hz	1 : 12	1.49 sec
4Kg x 2	60 Hz	1 : 15	1.57 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg x 2	50 Hz	1 : 10	1.24 sec
1.5Kg x 2	60 Hz	1 : 10	1.05 sec
2Kg x 2	50 Hz	1 : 10	1.24 sec
2Kg x 2	60 Hz	1 : 12	1.25 sec
2.5Kg x 2	50 Hz	1 : 10	1.24 sec
2.5Kg x 2	60 Hz	1 : 12	1.25 sec
3Kg x 2	50 Hz	1 : 12	1.49 sec
3Kg x 2	60 Hz	1 : 15	1.57 sec
3.5Kg x 2	50 Hz	1 : 12	1.49 sec
3.5Kg x 2	60 Hz	1 : 15	1.57 sec
4Kg x 2	50 Hz	1 : 12	1.49 sec
4Kg x 2	60 Hz	1 : 15	1.57 sec

換刀臂刀對刀中心距 / 刀臂重量參考

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg	50 Hz	1 : 8	0.99 sec
1.5Kg	60 Hz	1 : 8	0.84 sec
2Kg	50 Hz	1 : 8	0.99 sec
2Kg	60 Hz	1 : 8	0.84 sec
2.5Kg	50 Hz	1 : 8	0.99 sec
2.5Kg	60 Hz	1 : 8	0.84 sec
3Kg	50 Hz	1 : 8	0.99 sec
3Kg	60 Hz	1 : 8	0.84 sec
3.5Kg	50 Hz	1 : 8	0.99 sec
3.5Kg	60 Hz	1 : 8	0.84 sec
4Kg	50 Hz	1 : 8	0.99 sec
4Kg	60 Hz	1 : 8	0.84 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg	50 Hz	1 : 8	0.99 sec
1.5Kg	60 Hz	1 : 8	0.84 sec
2Kg	50 Hz	1 : 8	0.99 sec
2Kg	60 Hz	1 : 8	0.84 sec
2.5Kg	50 Hz	1 : 8	0.99 sec
2.5Kg	60 Hz	1 : 8	0.84 sec
3Kg	50 Hz	1 : 8	0.99 sec
3Kg	60 Hz	1 : 8	0.84 sec
3.5Kg	50 Hz	1 : 8	0.99 sec
3.5Kg	60 Hz	1 : 8	0.84 sec
4Kg	50 Hz	1 : 8	0.99 sec
4Kg	60 Hz	1 : 8	0.84 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg	50 Hz	1 : 8	0.99 sec
1.5Kg	60 Hz	1 : 8	0.84 sec
2Kg	50 Hz	1 : 8	0.99 sec
2Kg	60 Hz	1 : 8	0.84 sec
2.5Kg	50 Hz	1 : 8	0.99 sec
2.5Kg	60 Hz	1 : 8	0.84 sec
3Kg	50 Hz	1 : 8	0.99 sec
3Kg	60 Hz	1 : 8	0.84 sec
3.5Kg	50 Hz	1 : 8	0.99 sec
3.5Kg	60 Hz	1 : 10	1.05 sec
4Kg	50 Hz	1 : 8	0.99 sec
4Kg	60 Hz	1 : 10	1.05 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg	50 Hz	1 : 8	0.99 sec
1.5Kg	60 Hz	1 : 8	0.84 sec
2Kg	50 Hz	1 : 8	0.99 sec
2Kg	60 Hz	1 : 8	0.84 sec
2.5Kg	50 Hz	1 : 8	0.99 sec
2.5Kg	60 Hz	1 : 8	0.84 sec
3Kg	50 Hz	1 : 8	0.99 sec
3Kg	60 Hz	1 : 10	1.05 sec
3.5Kg	50 Hz	1 : 8	0.99 sec
3.5Kg	60 Hz	1 : 10	1.05 sec
4Kg	50 Hz	1 : 8	0.99 sec
4Kg	60 Hz	1 : 10	1.05 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg	50 Hz	1 : 8	0.99 sec
1.5Kg	60 Hz	1 : 8	0.84 sec
2Kg	50 Hz	1 : 8	0.99 sec
2Kg	60 Hz	1 : 8	0.84 sec
2.5Kg	50 Hz	1 : 8	0.99 sec
2.5Kg	60 Hz	1 : 10	1.05 sec
3Kg	50 Hz	1 : 8	0.99 sec
3Kg	60 Hz	1 : 10	1.05 sec
3.5Kg	50 Hz	1 : 8	0.99 sec
3.5Kg	60 Hz	1 : 10	1.05 sec
4Kg	50 Hz	1 : 10	1.24 sec
4Kg	60 Hz	1 : 10	1.05 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg	50 Hz	1 : 8	0.99 sec
1.5Kg	60 Hz	1 : 8	0.84 sec
2Kg	50 Hz	1 : 8	0.99 sec
2Kg	60 Hz	1 : 10	1.05 sec
2.5Kg	50 Hz	1 : 8	0.99 sec
2.5Kg	60 Hz	1 : 10	1.05 sec
3Kg	50 Hz	1 : 8	0.99 sec
3Kg	60 Hz	1 : 10	1.05 sec
3.5Kg	50 Hz	1 : 10	1.24 sec
3.5Kg	60 Hz	1 : 10	1.05 sec
4Kg	50 Hz	1 : 10	1.24 sec
4Kg	60 Hz	1 : 12	1.25 sec

刀具重量 / 雙邊負載	馬達頻率	1/3 HP 適用馬達速比	ATC 換刀時間
1.5Kg	50 Hz	1 : 8	0.99 sec
1.5Kg	60 Hz	1 : 10	1.05 sec
2Kg	50 Hz	1 : 8	0.99 sec
2Kg	60 Hz	1 : 10	1.05 sec
2.5Kg	50 Hz	1 : 10	1.24 sec
2.5Kg	60 Hz	1 : 10	1.05 sec
3Kg	50 Hz	1 : 10	1.24 sec
3Kg	60 Hz	1 : 12	1.25 sec
3.5Kg	50 Hz	1 : 10	1.24 sec
3.5Kg	60 Hz	1 : 12	1.25 sec
4Kg	50 Hz	1 : 10	1.24 sec
4Kg	60 Hz	1 : 12	1.25 sec
