五轴滚子式与特殊规格
ACL系列

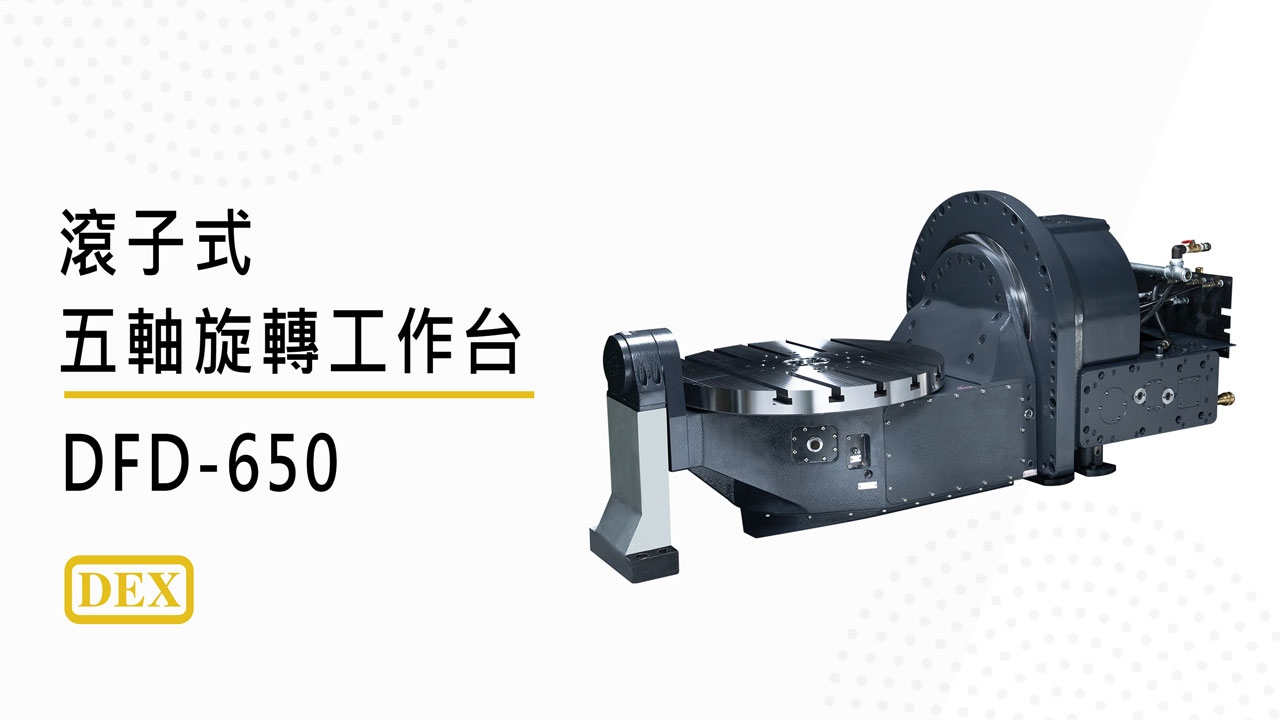

DFD650
规格表
| 项目 | 单位 | DFD650 | |||
|---|---|---|---|---|---|
| 盘面直径 | Ø650mm | ||||
| 平置总高度 | 771.5mm | ||||
| 盘面总高度 | -50mm | ||||
| 总长度 | 1901mm | ||||
| 基准孔径 | Ø55H7 x 12mm 深 | ||||
| T型槽宽 | 18H7mm | ||||
| 轴向 | 旋转轴 | 倾斜轴 | |||
| 伺服马达 (选配/客户自备) | 发那科 | α iF12 | α iF30+B | ||
| 三菱 | HF303S | HF453BS | |||
| 西门子 | 1FK2208 | 1FK2210+B | |||
| 海德汉 | QSY155C | QSY190D+B | |||
| 总减速比 | 1:60 | 1:120 | |||
| 盘面最大转速 | 35(2100rpm) | 25(3000rpm) | |||
| 定位精度 | 15 | 45(±120°) | |||
| 光学尺 | 5 | 5 (±120°) | |||
| 重复精度 | 4 | 4 | |||
| 未装治具与工件倾斜角度 | +120°~-120° | ||||
| 锁紧扭力 | □ 空压 (6kg/cm²) | -- | -- | ||
| □ 油压 (25kg/cm²) | 337 | 1070 | |||
| 光学尺 | □RCN2590(±2.5") | 客户自备 | |||
| 适用环境温度 | 18°C~40°C | ||||
| 容许载重 | 水平 (0~45°) | 500kg | |||
| 倾斜 (60~90°) | 500kg | ||||
| 净重 | 1200kg | ||||
尺寸图
DFD650
