五軸滾子式與特殊規格
ACL系列

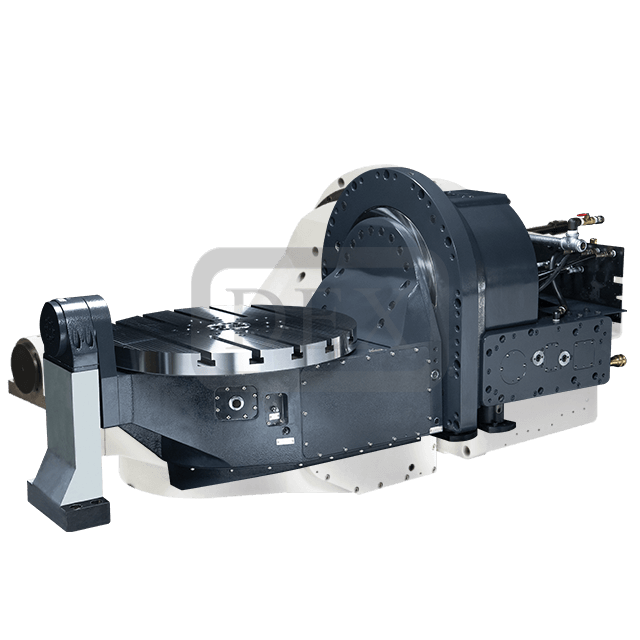

DFD650
規格表
| 項目 | 單位 | DFD650 | |||
|---|---|---|---|---|---|
| 盤面直徑 | Ø650mm | ||||
| 平置總高度 | 771.5mm | ||||
| 盤面總高度 | -50mm | ||||
| 總長度 | 1901mm | ||||
| 基準孔徑 | Ø55H7 x 12mm 深 | ||||
| T型槽寬 | 18H7mm | ||||
| 軸向 | 旋轉軸 | 傾斜軸 | |||
| 伺服馬達 (選配/客戶自備) | 發那科 | α iF12 | α iF30+B | ||
| 三菱 | HF303S | HF453BS | |||
| 西門子 | 1FK2208 | 1FK2210+B | |||
| 海德漢 | QSY155C | QSY190D+B | |||
| 總減速比 | 1:60 | 1:120 | |||
| 盤面最大轉速 | 35(2100rpm) | 25(3000rpm) | |||
| 定位精度 | 15 | 45(±120°) | |||
| 光學尺 | 5 | 5 (±120°) | |||
| 重覆精度 | 4 | 4 | |||
| 未裝治具與工件傾斜角度 | +120°~-120° | ||||
| 鎖緊扭力 | □ 空壓(6kg/cm²) | -- | -- | ||
| □ 油壓(25kg/cm²) | 337 | 1070 | |||
| 光學尺 | □RCN2590(±2.5") | 客戶自備 | |||
| 適用環境溫度 | 18°C~40°C | ||||
| 容許載重 | 水平(0~45°) | 500kg | |||
| 傾斜(60~90°) | 500kg | ||||
| 淨重 | 1200kg | ||||
尺寸圖
DFD650
