Sistema ATC

Serie BT50BT50# Tipo estándar

Esquemas de los planos

renishaw-acu250-r-asis-corrected

renishaw-acu250-r-asis-corrected

renishaw-acu250-r-asis-corrected

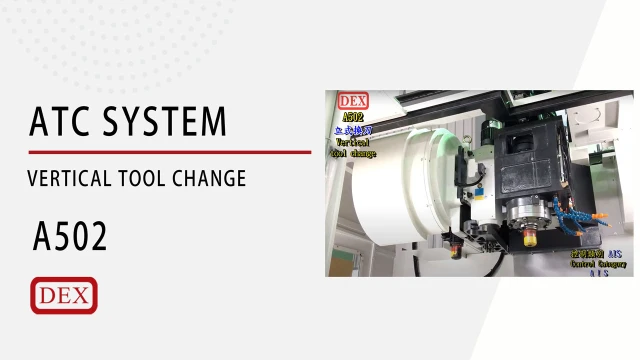

Verticales ATC / AIS

Tipos de controladores

Número de pieza	52DEXG004A (Motor del sensor BT-50 AIS)-Almacén del lado izquierdo
(T a T) Duración	1.95~2.15seg(10kg)
Ángulos de inclinación de la herramienta	60°~90°(según los requerimientos del cliente)
Cambio de recorrido de la cuchilla de tracción	165mm-MAX (Podemos personalizar los recorridos según los diferentes tipos de portaherramientas)
Carga máxima	30kg (Por favor, contacte con el equipo de ventas de DEX para más detalles)
Especificaciones de la señal	Decodificador
Potencia de fuerza motriz	1.5HP
Peso del producto	200kg
Precisión	Precisión de superposición 3" Precisión horizontal 0.2mm
Características	El AIS Control Inteligente está equipado con múltiples modos de control, logrando una mayor flexibilidad. Se puede integrar un motor sensor para el control del almacén de herramientas. Una sola unidad controla tanto el ATC como el almacén.

Número de pieza	52DEXG003A (BT-50 Semi-Systematic APB)-Almacén del lado izquierdo
Intervalo de tiempo para la cortadora	Consulte la tabla de carga del coeficiente de velocidad A502
Ángulos de inclinación de la herramienta	60°~90°(según los requerimientos del cliente)
Cambio de recorrido de la cuchilla de tracción	165mm-MAX (Podemos personalizar los recorridos según los diferentes tipos de portaherramientas)
Carga máxima	30kg
Especificaciones de la señal	Decodificador
Potencia de fuerza motriz	1.5HP
Peso del producto	200kg
Precisión	Precisión de superposición 3" Precisión horizontal 0.2mm

Número de pieza	52DEXA001A (BT-50)-Almacén del lado izquierdo
Intervalo de tiempo para la cortadora	Consulte la tabla de carga del coeficiente de velocidad A502
Ángulos de inclinación de la herramienta	60°~90°(según los requerimientos del cliente)
Cambio de recorrido de la cuchilla de tracción	165mm-MAX (Podemos personalizar los recorridos según los diferentes tipos de portaherramientas)
Carga máxima	30kg (Consulte la tabla de carga del coeficiente de velocidad A502)
Especificaciones de la señal	Interruptor de proximidad PNP-NOx3~4
Potencia de fuerza motriz	1.5HP
Peso del producto	200kg
Precisión	Precisión de superposición 3" Precisión horizontal 0.2mm

Ilustración del tiempo de movimiento

El ángulo de cambio de la cuchilla se puede definir según las necesidades del cliente (60°~ 90°)

Podemos personalizar los recorridos según los diferentes tipos de portaherramientas

Diagrama de carga instantánea A502

Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta

Peso de la herramienta Bilateral Loading of Tools	Frecuencia del motor	Correas compatibles con 1.5HP	Intervalo de tiempo ATC Para el cortador
10Kgx2	50Hz	41:48	2.91 sec
10Kgx2	60Hz	41:48	2.45 sec
15Kgx2	50Hz	41:48	2.91 sec
15Kgx2	60Hz	41:48	2.45 sec
20Kgx2	50Hz	41:48	2.91 sec
20Kgx2	60Hz	41:48	2.45 sec
25Kgx2	50Hz	41:48	2.91 sec
25Kgx2	60Hz	41:48	2.45 sec
30Kgx2	50Hz	41:48	2.91 sec
30Kgx2	60Hz	41:48	2.45 sec

Peso de la herramienta Bilateral Loading of Tools	Frecuencia del motor	Correas compatibles con 1.5HP	Intervalo de tiempo ATC Para el cortador
10Kgx2	50Hz	41:48	2.91 sec
10Kgx2	60Hz	41:48	2.45 sec
15Kgx2	50Hz	41:48	2.91 sec
15Kgx2	60Hz	41:48	2.45 sec
20Kgx2	50Hz	41:48	2.91 sec
20Kgx2	60Hz	41:48	2.45 sec
25Kgx2	50Hz	41:48	2.91 sec
25Kgx2	60Hz	41:48	2.45 sec
30Kgx2	50Hz	41:48	2.91 sec
30Kgx2	60Hz	38:50	2.75 sec

Peso de la herramienta Bilateral Loading of Tools	Frecuencia del motor	Correas compatibles con 1.5HP	Intervalo de tiempo ATC Para el cortador
10Kgx2	50Hz	41:48	2.91 sec
10Kgx2	60Hz	41:48	2.45 sec
15Kgx2	50Hz	41:48	2.91 sec
15Kgx2	60Hz	41:48	2.45 sec
20Kgx2	50Hz	41:48	2.91 sec
20Kgx2	60Hz	41:48	2.45 sec
25Kgx2	50Hz	41:48	2.91 sec
25Kgx2	60Hz	41:48	2.45 sec
30Kgx2	50Hz	41:48	2.91 sec
30Kgx2	60Hz	38:50	2.75 sec

Peso de la herramienta Bilateral Loading of Tools	Frecuencia del motor	Correas compatibles con 1.5HP	Intervalo de tiempo ATC Para el cortador
10Kgx2	50Hz	41:48	2.91 sec
10Kgx2	60Hz	41:48	2.45 sec
15Kgx2	50Hz	41:48	2.91 sec
15Kgx2	60Hz	41:48	2.45 sec
20Kgx2	50Hz	41:48	2.91 sec
20Kgx2	60Hz	41:48	2.45 sec
25Kgx2	50Hz	41:48	2.91 sec
25Kgx2	60Hz	38:50	2.75 sec
30Kgx2	50Hz	41:48	2.91 sec
30Kgx2	60Hz	38:50	2.75 sec

Peso de la herramienta Bilateral Loading of Tools	Frecuencia del motor	Correas compatibles con 1.5HP	Intervalo de tiempo ATC Para el cortador
10Kgx2	50Hz	41:48	2.91 sec
10Kgx2	60Hz	41:48	2.45 sec
15Kgx2	50Hz	41:48	2.91 sec
15Kgx2	60Hz	41:48	2.45 sec
20Kgx2	50Hz	41:48	2.91 sec
20Kgx2	60Hz	38:50	2.75 sec
25Kgx2	50Hz	41:48	2.91 sec
25Kgx2	60Hz	35:50	2.99 sec
30Kgx2	50Hz	38:50	3.27 sec
30Kgx2	60Hz	35:53	3.17 sec

Peso de la herramienta Bilateral Loading of Tools	Frecuencia del motor	Correas compatibles con 1.5HP	Intervalo de tiempo ATC Para el cortador
10Kgx2	50Hz	41:48	2.91 sec
10Kgx2	60Hz	41:48	2.45 sec
15Kgx2	50Hz	41:48	2.91 sec
15Kgx2	60Hz	38:50	2.75 sec
20Kgx2	50Hz	38:50	3.27 sec
20Kgx2	60Hz	35:50	2.99 sec
25Kgx2	50Hz	38:50	3.27 sec
25Kgx2	60Hz	30:53	3.7 sec
30Kgx2	50Hz	35:50	3.55 sec
30Kgx2	60Hz	30:53	3.7 sec

Peso de la herramienta Bilateral Loading of Tools	Frecuencia del motor	Correas compatibles con 1.5HP	Intervalo de tiempo ATC Para el cortador
10Kgx2	50Hz	41:48	2.91 sec
10Kgx2	60Hz	38:50	2.75 sec
15Kgx2	50Hz	41:48	2.91 sec
15Kgx2	60Hz	35:50	2.99 sec
20Kgx2	50Hz	38:53	3.27 sec
20Kgx2	60Hz	35:53	3.17 sec
25Kgx2	50Hz	35:50	3.55 sec
25Kgx2	60Hz	30:53	3.7 sec
30Kgx2	50Hz	35:53	3.76 sec
30Kgx2	60Hz	35:67	4.01 sec

Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta

Peso de la herramienta Bilateral Loading of Tools	Frecuencia del motor	Correas compatibles con 1.5HP	Intervalo de tiempo ATC Para el cortador
10Kgx2	50Hz	41:48	2.91 sec
10Kgx2	60Hz	38:50	2.75 sec
15Kgx2	50Hz	38:50	3.27 sec
15Kgx2	60Hz	35:53	3.17 sec
20Kgx2	50Hz	35:50	3.55 sec
20Kgx2	60Hz	35:53	3.7 sec
25Kgx2	50Hz	35:53	3.76 sec
25Kgx2	60Hz	30:53	3.7 sec
30Kgx2	50Hz	35:53	4.39 sec
30Kgx2	60Hz	30:67	4.01 sec

Peso de la herramienta Bilateral Loading of Tools	Frecuencia del motor	Correas compatibles con 1.5HP	Intervalo de tiempo ATC Para el cortador
10Kgx2	50Hz	41:48	2.91 sec
10Kgx2	60Hz	35:50	2.99 sec
15Kgx2	50Hz	38:50	3.27 sec
15Kgx2	60Hz	30:53	3.7 sec
20Kgx2	50Hz	35:53	3.76 sec
20Kgx2	60Hz	30:53	3.7 sec
25Kgx2	50Hz	30:53	4.39 sec
25Kgx2	60Hz	35:67	4.01 sec
30Kgx2	50Hz	30:53	4.39 sec

Peso de la herramienta Bilateral Loading of Tools	Frecuencia del motor	Correas compatibles con 1.5HP	Intervalo de tiempo ATC Para el cortador
10Kgx2	50Hz	38:50	3.27 sec
10Kgx2	60Hz	35:50	2.99 sec
15Kgx2	50Hz	35:53	3.76 sec
15Kgx2	60Hz	30:53	3.7 sec
20Kgx2	50Hz	30:53	4.39 sec
20Kgx2	60Hz	35:67	4.01 sec
25Kgx2	50Hz	30:53	4.39 sec
