ATC 立/臥式

BT50系列BT50標準型

外型圖

renishaw-acu250-r-asis-corrected

renishaw-acu250-r-asis-corrected

renishaw-acu250-r-asis-corrected

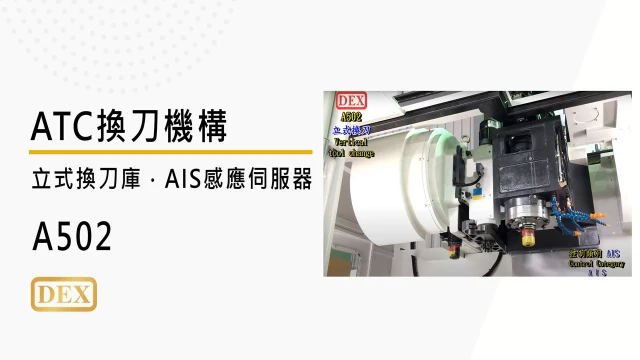

立式換刀 / AIS / A502

控制類型

型號	52DEXG004A (BT-50感應伺服系統AIS) - 左刀庫
刀對刀換刀時間 (T to T)	1.95~2.15sec (10kg)
扣刀角度	60°~90° (依客戶需求)
拉刀行程	165mm-MAX (可依不同型式刀桿製作行程)
最大負載	30 kg (換刀需求詳情請洽詢德士業務)
訊號規格	譯碼器
驅動馬力	1.5 HP
製品重量	200 kg
精度	重覆精度 3" 水平精度 0.2 mm
特色	AIS智能控制，增加多種控制選擇、大大提升使用彈性。感應伺服系統可整合控制刀庫端，達到單一驅動器控制換刀機構及刀庫的效果。

型號	52DEXG003A (BT-50半系統式APB) - 左刀庫
換刀時間	參考A502速比負載綜合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	165mm-MAX (可依不同型式刀桿製作行程)
最大負載	30 kg
訊號規格	譯碼器
驅動馬力	1.5 HP
製品重量	200 kg
精度	重覆精度 3" 水平精度 0.2mm

型號	52DEXA001A (BT-50) - 左刀庫
換刀時間	參考A502速比負載綜合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	165mm-MAX (可依不同型式刀桿製作行程)
最大負載	30 kg (參考A502速比負載綜合表)
訊號規格	近接開關 PNP-NOx3~4
驅動馬力	1.5 HP
製品重量	200 kg
精度	重覆精度 3" 水平精度 0.2 mm

A502速比負載綜合表

換刀臂刀對刀中心距 / 刀臂重量參考

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	41 : 48	2.45 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	41 : 48	2.45 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	41 : 48	2.45 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	38 : 50	2.75 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	41 : 48	2.45 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	38 : 50	2.75 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	41 : 48	2.45 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	38 : 50	2.75 sec
30Kg x 2	50 Hz	41 : 48	2.91 sec
30Kg x 2	60 Hz	38 : 50	2.75 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	41 : 48	2.45 sec
20Kg x 2	50 Hz	41 : 48	2.91 sec
20Kg x 2	60 Hz	38 : 50	2.75 sec
25Kg x 2	50 Hz	41 : 48	2.91 sec
25Kg x 2	60 Hz	35 : 50	2.99 sec
30Kg x 2	50 Hz	38 : 50	3.27 sec
30Kg x 2	60 Hz	35 : 53	3.17 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	41 : 48	2.45 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	38 : 50	2.75 sec
20Kg x 2	50 Hz	38 : 50	3.27 sec
20Kg x 2	60 Hz	35 : 50	2.99 sec
25Kg x 2	50 Hz	38 : 50	3.27 sec
25Kg x 2	60 Hz	30 : 53	3.7 sec
30Kg x 2	50 Hz	35 : 50	3.55 sec
30Kg x 2	60 Hz	30 : 53	3.7 sec

換刀臂刀對刀中心距 / 刀臂重量參考

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	38 : 50	2.75 sec
15Kg x 2	50 Hz	41 : 48	2.91 sec
15Kg x 2	60 Hz	35 : 50	2.99 sec
20Kg x 2	50 Hz	38 : 53	3.27 sec
20Kg x 2	60 Hz	35 : 53	3.17 sec
25Kg x 2	50 Hz	35 : 50	3.55 sec
25Kg x 2	60 Hz	30 : 53	3.7 sec
30Kg x 2	50 Hz	35 : 53	3.76 sec
30Kg x 2	60 Hz	35 : 67	4.01 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	38 : 50	2.75 sec
15Kg x 2	50 Hz	38 : 50	3.27 sec
15Kg x 2	60 Hz	35 : 53	3.17 sec
20Kg x 2	50 Hz	35 : 50	3.55 sec
20Kg x 2	60 Hz	35 : 53	3.7 sec
25Kg x 2	50 Hz	35 : 53	3.76 sec
25Kg x 2	60 Hz	30 : 53	3.7 sec
30Kg x 2	50 Hz	35 : 53	4.39 sec
30Kg x 2	60 Hz	30 : 67	4.01 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
10Kg x 2	50 Hz	41 : 48	2.91 sec
10Kg x 2	60 Hz	35 : 50	2.99 sec
15Kg x 2	50 Hz	38 : 50	3.27 sec
15Kg x 2	60 Hz	30 : 53	3.7 sec
20Kg x 2	50 Hz	35 : 53	3.76 sec
20Kg x 2	60 Hz	30 : 53	3.7 sec
25Kg x 2	50 Hz	30 : 53	4.39 sec
25Kg x 2	60 Hz	35 : 67	4.01 sec
30Kg x 2	50 Hz	30 : 53	4.39 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
10Kg x 2	50 Hz	38 : 50	3.27 sec
10Kg x 2	60 Hz	35 : 50	2.99 sec
15Kg x 2	50 Hz	35 : 53	3.76 sec
15Kg x 2	60 Hz	30 : 53	3.7 sec
20Kg x 2	50 Hz	30 : 53	4.39 sec
20Kg x 2	60 Hz	35 : 67	4.01 sec
25Kg x 2	50 Hz	30 : 53	4.39 sec
