Esquemas de los planos
Tipos de controladores

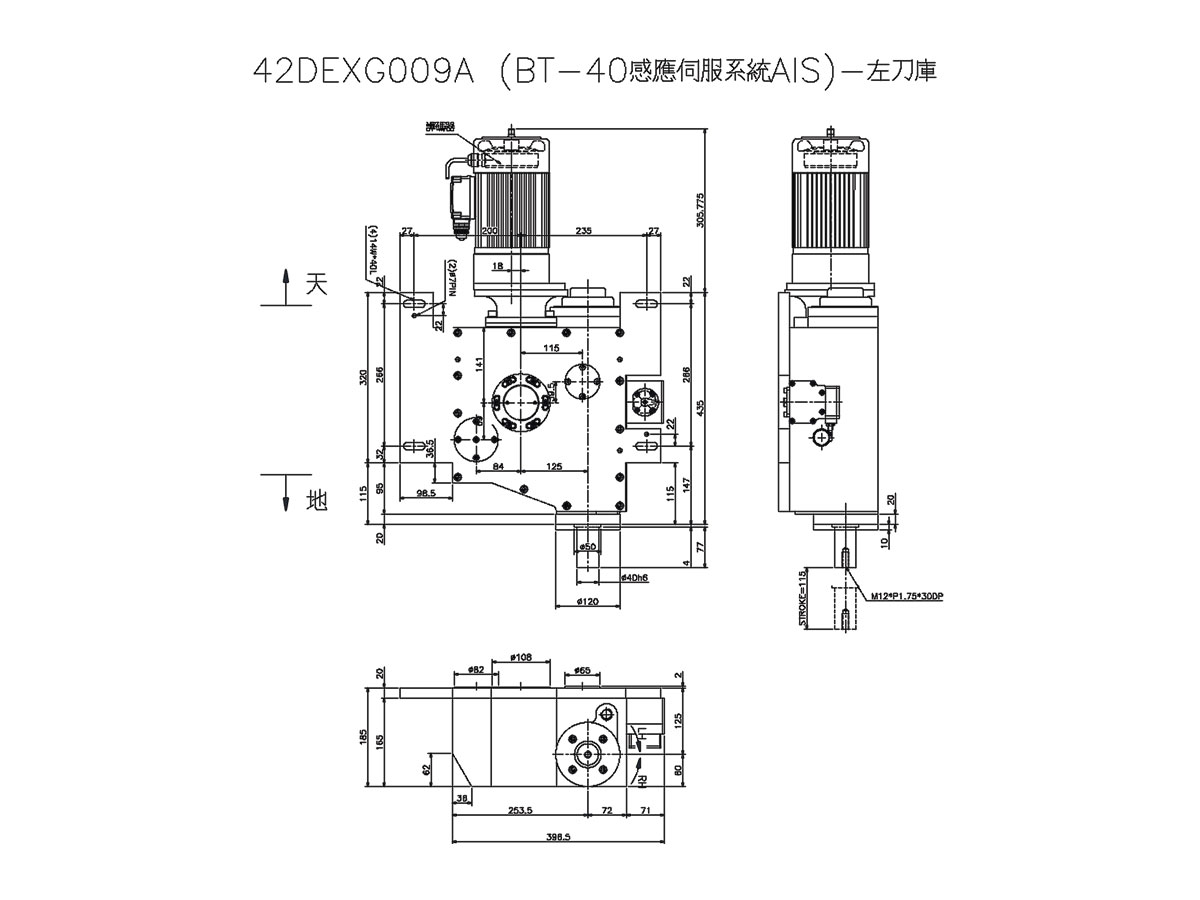

| Número de pieza | 42DEXG009A (Motor del sensor BT-40 AIS)-Almacén del lado izquierdo |
|---|---|
| (T a T) Duración | 1.3~1.5sec(3~5kg) |
| Ángulos de inclinación de la herramienta | 60°~90°(según los requerimientos del cliente) |
| Cambio de recorrido de la cuchilla de tracción |
115mm-MAX (Podemos personalizar los recorridos según los diferentes tipos de portaherramientas) |
| Carga máxima | 7kg (Por favor, contacte con el equipo de ventas de DEX para más detalles) |
| Especificaciones de la señal | Decodificador |
| Potencia de fuerza motriz | 1HP |
| Peso del producto | 115kg |
| Precisión |
Precisión de superposición 4" Precisión horizontal 0.2mm |
| Características |
El AIS Control Inteligente está equipado con múltiples modos de control, logrando una mayor flexibilidad. Se puede integrar un motor sensor para el control del almacén de herramientas. Una sola unidad controla tanto el ATC como el almacén. |

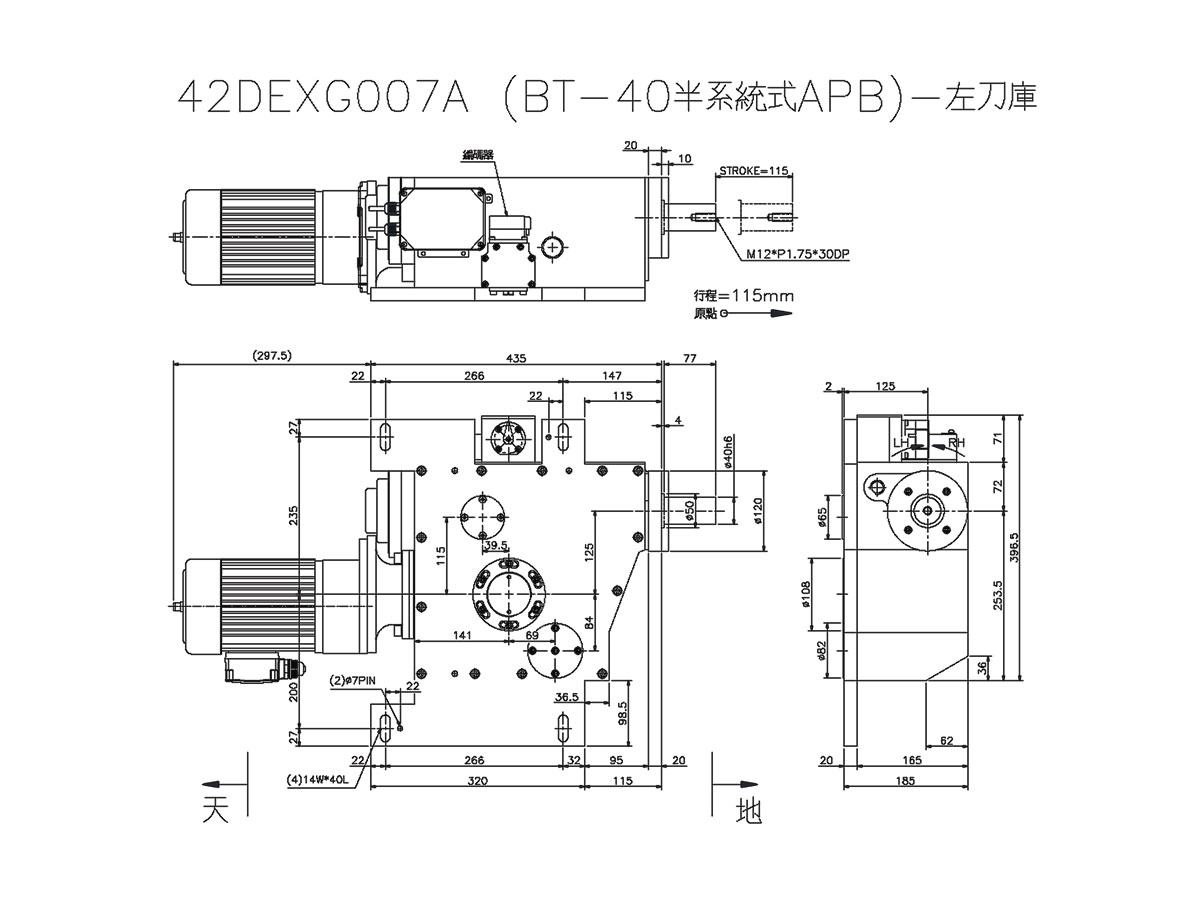

| Número de pieza | 42DEXG007A (BT-40 Semi-Systematic APB)-Almacén del lado izquierdo |
|---|---|
| Intervalo de tiempo para la cortadora | Consulte la tabla de carga del coeficiente de velocidad A402 |
| Ángulos de inclinación de la herramienta | 60°~90°(según los requerimientos del cliente) |
| Cambio de recorrido de la cuchilla de tracción |
115mm-MAX (Podemos personalizar los recorridos según los diferentes tipos de portaherramientas) |
| Carga máxima | 7kg |
| Especificaciones de la señal | Decodificador |
| Potencia de fuerza motriz | 3/4HP |
| Peso del producto | 115kg |
| Precisión |
Precisión de superposición 4" Precisión horizontal 0.2mm |

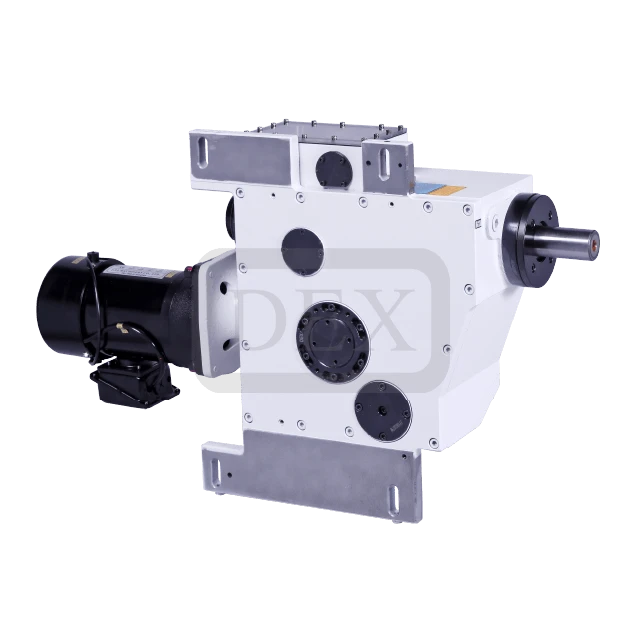

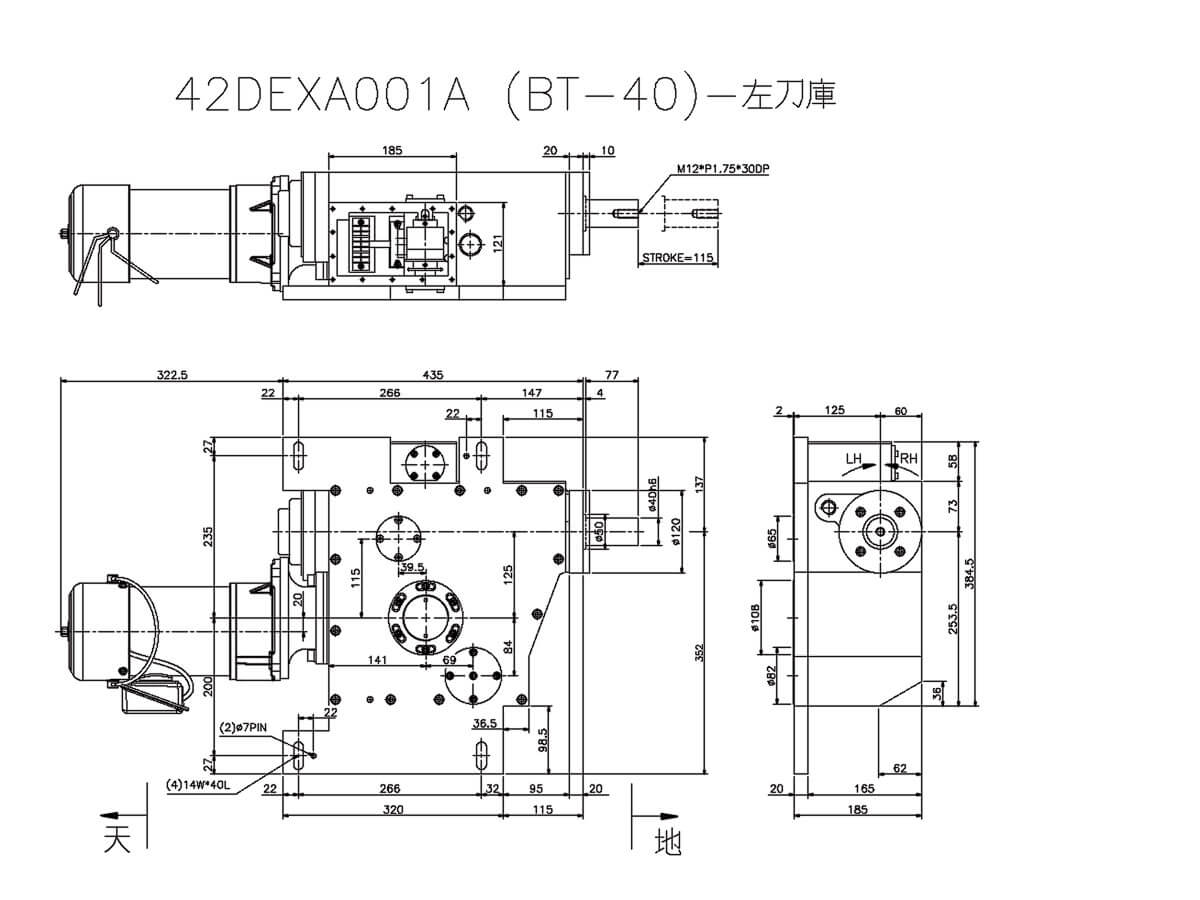

| Número de pieza | 42DEXA001A (BT-40)-Almacén del lado izquierdo |
|---|---|
| Intervalo de tiempo para la cortadora | Consulte la tabla de carga del coeficiente de velocidad A402 |
| Ángulos de inclinación de la herramienta | 60°~90°(según los requerimientos del cliente) |
| Cambio de recorrido de la cuchilla de tracción |
115mm-MAX (Podemos personalizar los recorridos según los diferentes tipos de portaherramientas) |
| Carga máxima | 7kg |
| Especificaciones de la señal | Interruptor de proximidad PNP-NOx3~4 |
| Potencia de fuerza motriz | 3/4HP |
| Peso del producto | 115kg |
| Precisión |
Precisión de superposición 4" Precisión horizontal 0.2mm |
Ilustración del tiempo de movimiento

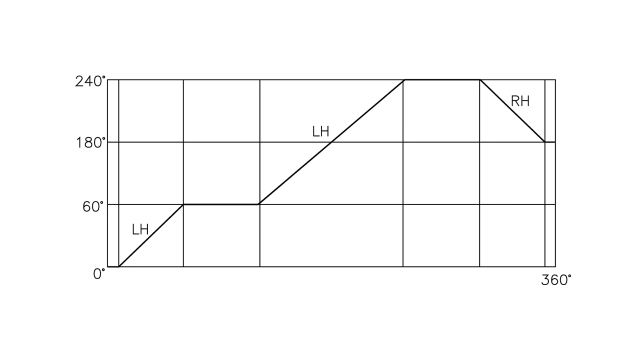

El ángulo de cambio de la cuchilla se puede definir según las necesidades del cliente (60°~ 90°)

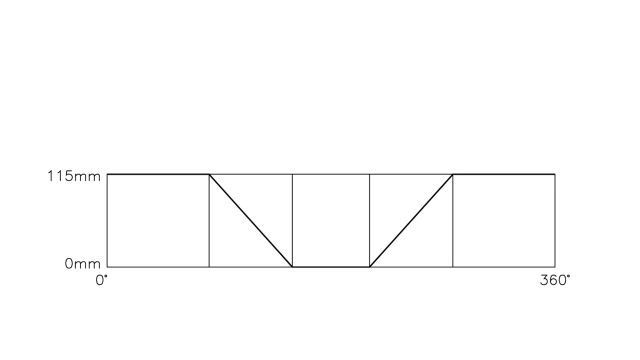

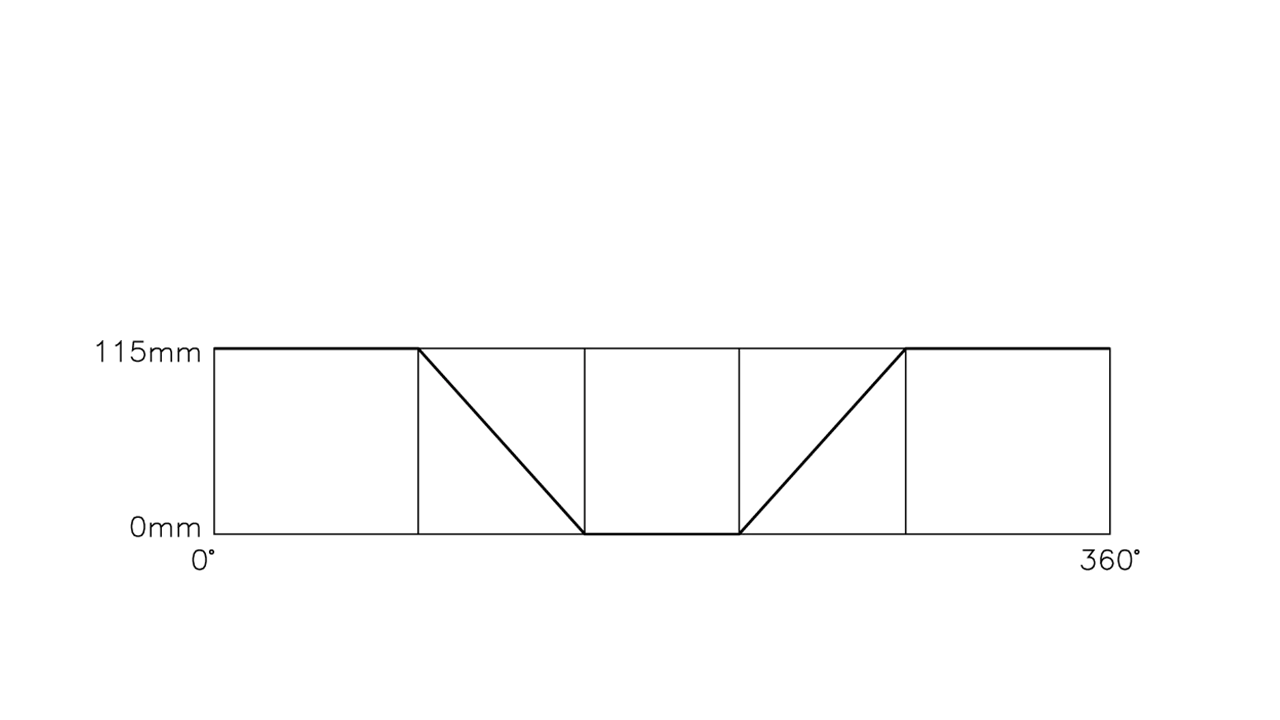

Podemos personalizar los recorridos según los diferentes tipos de portaherramientas
Diagrama de carga instantánea A402
Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 5Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 6Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 7Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 5Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 6Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 7Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 5Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 6Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 7Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 5Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 6Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 7Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 5Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 6Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec | |
| 7Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec |
Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 5Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec | |
| 6Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec | |
| 7Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:7 | 1.14 sec | |
| 5Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec | |
| 6Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec | |
| 7Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:9 | 1.47 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec | |
| 5Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec | |
| 6Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:9 | 1.47 sec | |
| 7Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:9 | 1.47 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec | |
| 5Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:8 | 1.31 sec | |
| 6Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:9 | 1.47 sec | |
| 7Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:9 | 1.47 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:9 | 1.47 sec | |
| 5Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:9 | 1.47 sec | |
| 6Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:9 | 1.47 sec | |
| 7Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:9 | 1.47 sec |
Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:7 | 1.36 sec |
| 60Hz | 1:9 | 1.47 sec | |
| 5Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:9 | 1.47 sec | |
| 6Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:9 | 1.47 sec | |
| 7Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:10 | 1.64 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:9 | 1.47 sec | |
| 5Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:9 | 1.47 sec | |
| 6Kg*2 | 50Hz | 1:9 | 1.75 sec |
| 60Hz | 1:10 | 1.64 sec | |
| 7Kg*2 | 50Hz | 1:9 | 1.75 sec |
| 60Hz | 1:10 | 1.64 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:8 | 1.55 sec |
| 60Hz | 1:10 | 1.64 sec | |
| 5Kg*2 | 50Hz | 1:9 | 1.75 sec |
| 60Hz | 1:10 | 1.64 sec | |
| 6Kg*2 | 50Hz | 1:9 | 1.75 sec |
| 60Hz | 1:12 | 1.96 sec | |
| 7Kg*2 | 50Hz | 1:10 | 1.94 sec |
| 60Hz | 1:12 | 1.96 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:9 | 1.75 sec |
| 60Hz | 1:12 | 1.96 sec | |
| 5Kg*2 | 50Hz | 1:10 | 1.94 sec |
| 60Hz | 1:12 | 1.96 sec | |
| 6Kg*2 | 50Hz | 1:10 | 1.94 sec |
| 60Hz | 1:12 | 1.96 sec | |
| 7Kg*2 | 50Hz | 1:12 | 2.33 sec |
| 60Hz | 1:15 | 2.45 sec |
| Peso de la herramienta Bilateral Loading of Tools |
Frecuencia del motor | Compatible con Motores de 3/4HP |
Intervalo de tiempo ATC Para el cortador |
|---|---|---|---|
| 4Kg*2 | 50Hz | 1:10 | 1.94 sec |
| 60Hz | 1:12 | 1.96 sec | |
| 5Kg*2 | 50Hz | 1:12 | 2.33 sec |
| 60Hz | 1:12 | 1.96 sec | |
| 6Kg*2 | 50Hz | 1:12 | 2.33 sec |
| 60Hz | 1:15 | 2.45 sec | |
| 7Kg*2 | 50Hz | 1:12 | 2.33 sec |
| 60Hz | 1:15 | 2.45 sec |
