bt30-encoder

Sistema ATC

Serie BT30BT30# Tipo codificador

Esquemas de los planos

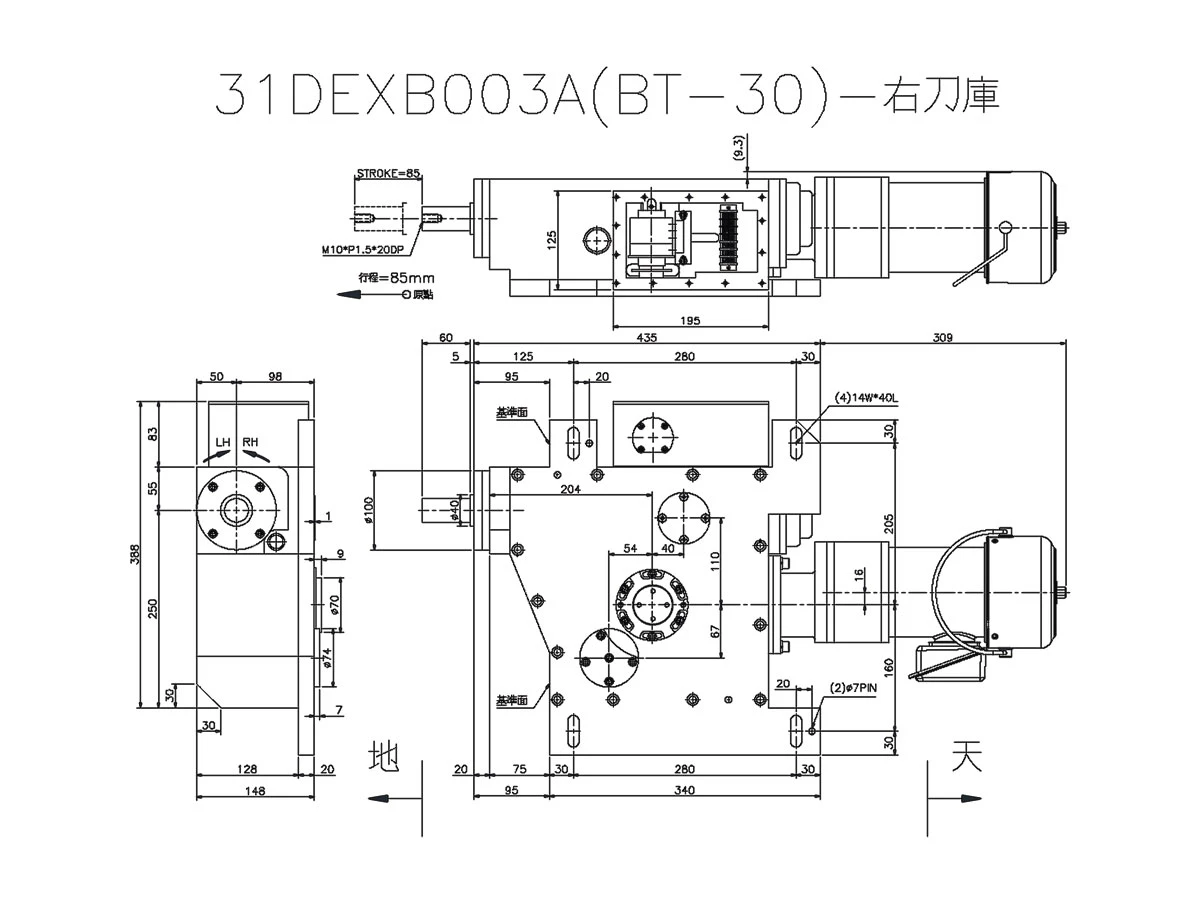

Esquemas de los planos - A301
Tipos de controladores
Número de pieza 31DEXB003A(BT-30)-Almacén del lado derecha
Intervalo de tiempo para la cortadora Consulte la tabla de carga del coeficiente de velocidad A301
Ángulos de inclinación de la herramienta 60°~90°(según los requerimientos del cliente)
Cambio de recorrido de la cuchilla de tracción 85mm-MAX
(Podemos personalizar los recorridos según los diferentes tipos de portaherramientas)
Carga máxima 4kg
Especificaciones de la señal Interruptor de proximidad PNP-NOx3~4
Potencia de fuerza motriz 1/3HP
Peso del producto 100kg
Precisión

Precisión de superposición 4"

Precisión horizontal 0.2mm
Ilustración del tiempo de movimiento
El ángulo de cambio de la cuchilla se puede definir según las necesidades del cliente (60°~ 90°)
El ángulo de cambio de la cuchilla se puede definir según las necesidades del cliente (60°~ 90°)
Podemos personalizar los recorridos según los diferentes tipos de portaherramientas
Podemos personalizar los recorridos según los diferentes tipos de portaherramientas
Diagrama de carga instantánea A301
Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2Kgx2 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
3Kgx2 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
3.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
4Kgx2 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2Kgx2 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
3Kgx2 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
3.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
4Kgx2 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2Kgx2 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
3Kgx2 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
3.5Kgx2 50Hz 1:10 1.24 sec
60Hz 1:10 1.05 sec
4Kgx2 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2Kgx2 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
2.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
3Kgx2 50Hz 1:10 1.24 sec
60Hz 1:10 1.05 sec
3.5Kgx2 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
4Kgx2 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2Kgx2 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
2.5Kgx2 50Hz 1:10 1.24 sec
60Hz 1:10 1.05 sec
3Kgx2 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
3.5Kgx2 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
4Kgx2 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kgx2 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
2Kgx2 50Hz 1:10 1.24 sec
60Hz 1:10 1.05 sec
2.5Kgx2 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
3Kgx2 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
3.5Kgx2 50Hz 1:12 1.49 sec
60Hz 1:15 1.57 sec
4Kgx2 50Hz 1:12 1.49 sec
60Hz 1:15 1.57 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kgx2 50Hz 1:10 1.24 sec
60Hz 1:10 1.05 sec
2Kgx2 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
2.5Kgx2 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
3Kgx2 50Hz 1:12 1.49 sec
60Hz 1:15 1.57 sec
3.5Kgx2 50Hz 1:12 1.49 sec
60Hz 1:15 1.57 sec
4Kgx2 50Hz 1:12 1.49 sec
60Hz 1:15 1.57 sec
Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
3Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
3.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
4Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
3Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
3.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
4Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
3Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
3.5Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
4Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
3Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
3.5Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
4Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2.5Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
3Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
3.5Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
4Kg 50Hz 1:10 1.24 sec
60Hz 1:10 1.05 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kg 50Hz 1:8 0.99 sec
60Hz 1:8 0.84 sec
2Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
2.5Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
3Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
3.5Kg 50Hz 1:10 1.24 sec
60Hz 1:10 1.05 sec
4Kg 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
Peso de la herramienta
Carga unilateral de la herramienta		 Frecuencia del motor Compatible con
Motores de 1/3HP		 Intervalo de tiempo ATC
Para el cortador
1.5Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
2Kg 50Hz 1:8 0.99 sec
60Hz 1:10 1.05 sec
2.5Kg 50Hz 1:10 1.24 sec
60Hz 1:10 1.05 sec
3Kg 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
3.5Kg 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
4Kg 50Hz 1:10 1.24 sec
60Hz 1:12 1.25 sec
