Mesas rotativas basculantes de 4 ejes

Piezas de trabajo múltiples-Serie RD

RD140T4

Especificaciones

ITEM UNIDAD RD140T4
Diámetro de la mesa mm Ø140
Altura del centro de la mesa mm 140
Orificio de referencia mm Ø35H7
Orificio pasante mm Ø15H7
Ranura en T sobre la mesa mm 12H7
Llave de datos de posicionamiento mm 18h7
Servomotor (Opcional) FANUC α iF8 Interfaz del motor
□130
Mitsubishi 1FK7063
Siemens HF-154T □126
Heidenhain QSY116J □116
Coeficiente de reducción total -- 30
Torsión de corte admisible kg-m 20
RPM máxima rpm 100
Fuente de alimentación de la abrazadera -- Neumático/Hidráulico
Presión de la abrazadera kg/cm² 6/35
Torsión de la abrazadera kg-m 9/20
Precisión de indexación segundos 25
Precisión de la repetición segundos 7
Carga de la pieza admisible Nivel (kg) 60
Vertical (kg) 120
ITEM UNIDAD RD140T2
Diámetro de la mesa mm Ø140
Altura del centro de la mesa mm 140
Orificio de referencia mm Ø35H7
Orificio pasante mm Ø15H7
Ranura en T sobre la mesa mm 12H7
Llave de datos de posicionamiento mm 18h7
Servomotor (Opcional) FANUC α iF8 Interfaz del motor
□130
Mitsubishi 1FK7063
Siemens HF-154T □126
Heidenhain QSY116J □116
Coeficiente de reducción total -- 30
Torsión de corte admisible kg-m 20
RPM máxima rpm 100
Fuente de alimentación de la abrazadera -- Neumático/Hidráulico
Presión de la abrazadera kg/cm² 6/35
Torsión de la abrazadera kg-m 9/20
Precisión de indexación segundos 25
Precisión de la repetición segundos 7
Carga de la pieza admisible Nivel (kg) 60
Vertical (kg) 120
ITEM UNIDAD RD140T3
Diámetro de la mesa mm Ø140
Altura del centro de la mesa mm 140
Orificio de referencia mm Ø35H7
Orificio pasante mm Ø15H7
Ranura en T sobre la mesa mm 12H7
Llave de datos de posicionamiento mm 18h7
Servomotor (Opcional) FANUC α iF8 Interfaz del motor
□130
Mitsubishi 1FK7063
Siemens HF-154T □126
Heidenhain QSY116J □116
Coeficiente de reducción total -- 30
Torsión de corte admisible kg-m 20
RPM máxima rpm 100
Fuente de alimentación de la abrazadera -- Neumático/Hidráulico
Presión de la abrazadera kg/cm² 6/35
Torsión de la abrazadera kg-m 9/20
Precisión de indexación segundos 25
Precisión de la repetición segundos 7
Carga de la pieza admisible Nivel (kg) 60
Vertical (kg) 120

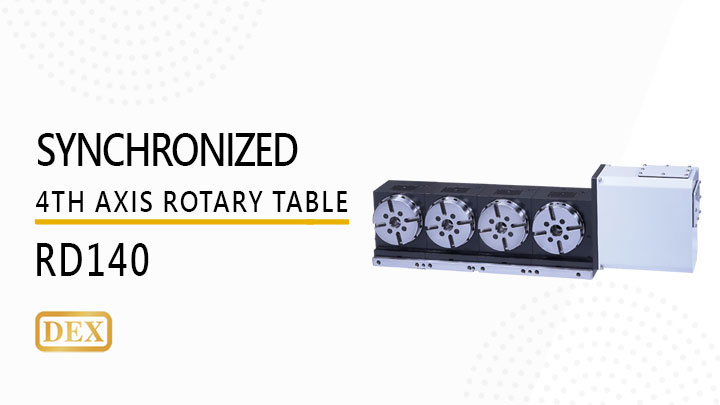

Centro de Video

Planos de tamaño

RD140T4
