四軸滾子式與特殊規格

多工件連續RD系列

RD140T4

下載 :

規格表

項目 單位 RD140T4
工作盤直徑 mm Ø140
盤面高 mm 140
基準孔 mm Ø35H7
貫穿孔 mm Ø15H7
盤面T型溝 mm 12H7
基準定位鍵 mm 18h7
伺服馬達 (客戶自備) 發那科 α iF8 馬達介面
□130
三菱 1FK7063
西門子 HF-154T □126
海德漢 QSY116J □116
總減速比 -- 30
容許切削扭力 kg-m 20
最高迴轉速 rpm 100
制動動力源 -- 空壓/油壓
制動壓力 kg / cm² 6/35
制動扭力 kg-m 9/20
分割精度 sec 25
重覆精度 sec 7
容許負載 水平 (kg) 60
垂直 (kg) 120
項目 單位 RD140T2
工作盤直徑 mm Ø140
盤面高 mm 140
基準孔 mm Ø35H7
貫穿孔 mm Ø15H7
盤面T型溝 mm 12H7
基準定位鍵 mm 18h7
伺服馬達 (客戶自備) 發那科 α iF8 馬達介面
□130
三菱 1FK7063
西門子 HF-154T □126
海德漢 QSY116J □116
總減速比 -- 30
容許切削扭力 kg-m 20
最高迴轉速 rpm 100
制動動力源 -- 空壓/油壓
制動壓力 kg / cm² 6/35
制動扭力 kg-m 9/20
分割精度 sec 25
重覆精度 sec 7
容許負載 水平 (kg) 60
垂直 (kg) 120
項目 單位 RD140T3
工作盤直徑 mm Ø140
盤面高 mm 140
基準孔 mm Ø35H7
貫穿孔 mm Ø15H7
盤面T型溝 mm 12H7
基準定位鍵 mm 18h7
伺服馬達 (客戶自備) 發那科 α iF8 馬達介面
□130
三菱 1FK7063
西門子 HF-154T □126
海德漢 QSY116J □116
總減速比 -- 30
容許切削扭力 kg-m 20
最高迴轉速 rpm 100
制動動力源 -- 空壓/油壓
制動壓力 kg / cm² 6/35
制動扭力 kg-m 9/20
分割精度 sec 25
重覆精度 sec 7
容許負載 水平 (kg) 60
垂直 (kg) 120

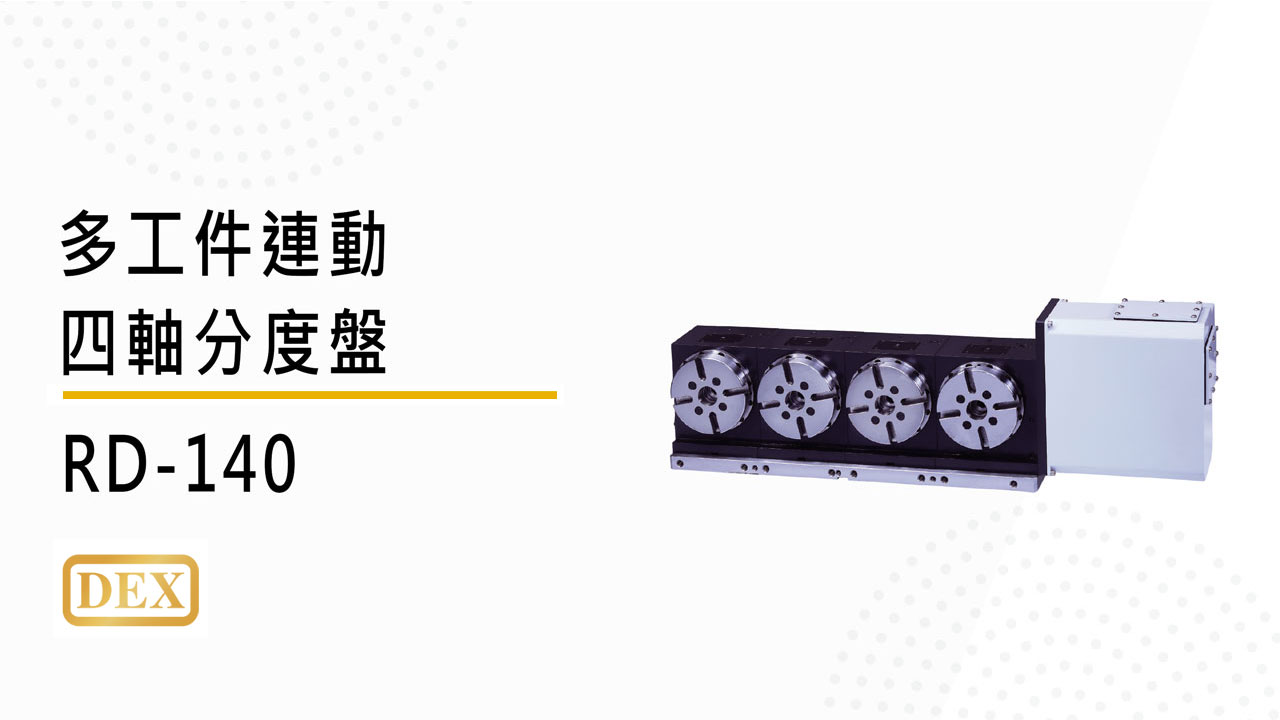

影片

尺寸圖

RD140T4
