ATC 立/臥式

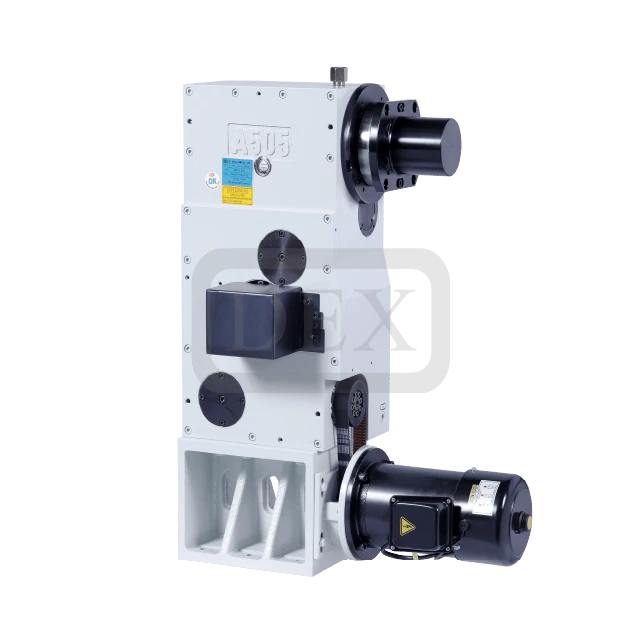

BT50臥式BT505臥式

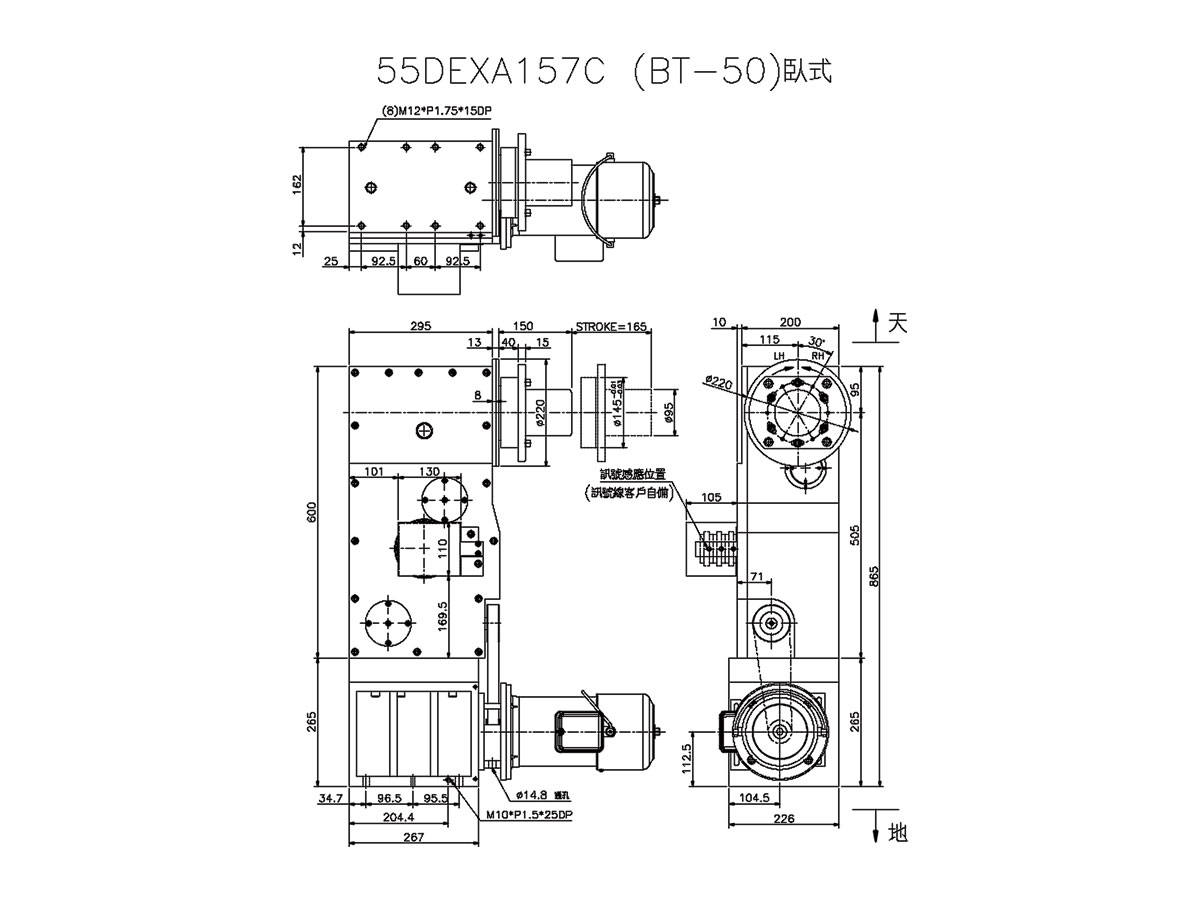

外型圖

APB
訊號輪

renishaw-acu250-r-asis-corrected

renishaw-acu250-r-asis-corrected

臥式換刀 / APB / A505

控制類型

APB
訊號輪

型號
換刀時間	參考A505速比負載綜合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	165mm-MAX (可依不同型式刀桿製作行程)
最大負載	40 kg
訊號規格	譯碼器
驅動馬力	1.5 HP
製品重量	250 kg (含油)
精度	重覆精度 3" 水平精度 0.2 mm

型號	55DEXA157C (BT-50) - 臥式
換刀時間	參考A505速比負載綜合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	165mm-MAX (可依不同型式刀桿製作行程)
最大負載	40 kg
訊號規格	近接開關 PNP-NOx3~4
驅動馬力	1.5 HP
製品重量	250 kg (含油)
精度	重覆精度 3'' 水平精度 0.2 mm

動作時序圖

扣刀角度依客戶需求 (60°~ 90°)

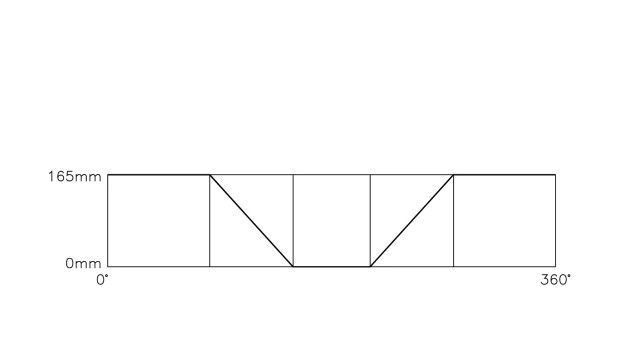

可依不同型式刀桿製作行程

A505速比負載綜合表

換刀臂刀對刀中心距 / 刀臂重量參考

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
15Kg x 2	50 Hz	38 : 45	2.45 sec
15Kg x 2	60 Hz	38 : 45	2.07 sec
20Kg x 2	50 Hz	38 : 45	2.45 sec
20Kg x 2	60 Hz	38 : 45	2.07 sec
25Kg x 2	50 Hz	38 : 45	2.45 sec
25Kg x 2	60 Hz	38 : 50	2.3 sec
30Kg x 2	50 Hz	38 : 45	2.45 sec
30Kg x 2	60 Hz	35 : 50	2.49 sec
35Kg x 2	50 Hz	38 : 50	2.72 sec
35Kg x 2	60 Hz	35 : 50	2.49 sec
40Kg x 2	50 Hz	38 : 50	2.72 sec
40Kg x 2	60 Hz	30 : 48	2.79 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
15Kg x 2	50 Hz	38 : 45	2.45 sec
15Kg x 2	60 Hz	38 : 50	2.3 sec
20Kg x 2	50 Hz	38 : 45	2.45 sec
20Kg x 2	60 Hz	35 : 50	2.49 sec
25Kg x 2	50 Hz	38 : 50	2.72 sec
25Kg x 2	60 Hz	30 : 48	2.79 sec
30Kg x 2	50 Hz	38 : 50	2.72 sec
30Kg x 2	60 Hz	30 : 48	2.79 sec
35Kg x 2	50 Hz	35 : 50	2.96 sec
35Kg x 2	60 Hz	30 : 50	2.9 sec
40Kg x 2	50 Hz	30 : 48	3.31 sec
40Kg x 2	60 Hz	27 : 50	3.23 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
15Kg x 2	50 Hz	38 : 50	2.72 sec
15Kg x 2	60 Hz	35 : 50	2.49 sec
20Kg x 2	50 Hz	38 : 50	2.72 sec
20Kg x 2	60 Hz	30 : 48	2.79 sec
25Kg x 2	50 Hz	35 : 50	2.96 sec
25Kg x 2	60 Hz	27 : 50	3.23 sec
30Kg x 2	50 Hz	30 : 48	3.31 sec
30Kg x 2	60 Hz	27 : 50	3.23 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
15Kg x 2	50 Hz	35 : 50	2.96 sec
15Kg x 2	60 Hz	30 : 50	2.9 sec
20Kg x 2	50 Hz	30 : 48	3.31 sec
20Kg x 2	60 Hz	27 : 50	3.23 sec
25Kg x 2	50 Hz	30 : 50	3.45 sec
25Kg x 2	60 Hz	30 : 67	3.9 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
15Kg x 2	50 Hz	30 : 48	3.31 sec
15Kg x 2	60 Hz	27 : 50	3.23 sec
20Kg x 2	50 Hz	30 : 50	3.45 sec
20Kg x 2	60 Hz	30 : 67	3.9 sec
25Kg x 2	50 Hz	27 : 50	3.83 sec
25Kg x 2	60 Hz	30 : 67	3.9 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
15Kg x 2	50 Hz	30 : 50	3.45 sec
15Kg x 2	60 Hz	30 : 67	3.9 sec
20Kg x 2	50 Hz	27 : 50	3.83 sec
20Kg x 2	60 Hz	30 : 67	3.9 sec

刀具重量 / 雙邊負載	馬達頻率	1.5 HP 適用皮帶輪比	ATC 換刀時間
15Kg x 2	50 Hz	27 : 50	3.83 sec
15Kg x 2	60 Hz	30 : 67	3.9 sec
20Kg x 2	50 Hz	27 : 50	3.83 sec
20Kg x 2	60 Hz	30 : 67	3.9 sec
