五軸滾子式與特殊規格
DFW系列

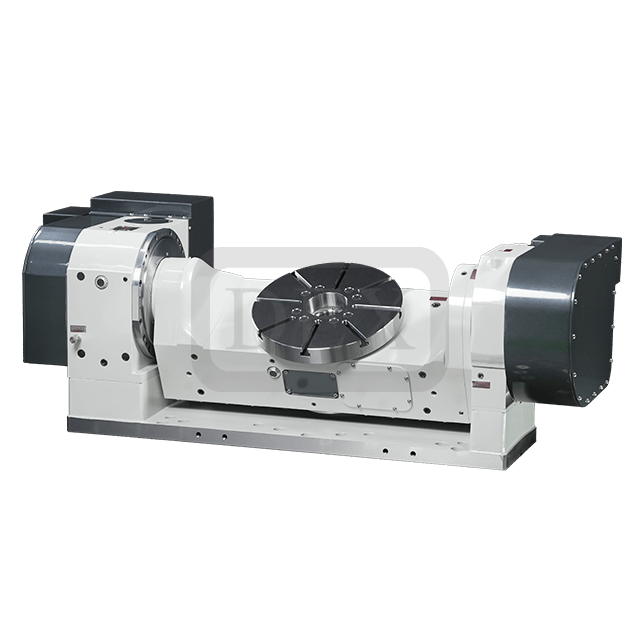

DFW530
規格表
| 項目 | 單位 | DFW530 | |||
|---|---|---|---|---|---|
| 最大工件直徑 | mm | Ø810 | |||
| 工作盤直徑 | mm | Ø530 | |||
| 盤面高 | mm | 353 | |||
| 基準孔 | mm | Ø90H7 | |||
| 貫穿孔 | mm | Ø60H7 | |||
| 盤面T型溝 | mm | 18H7 | |||
| 基準定位鍵 | mm | 18h7 | |||
| 容許切削扭力 | kg-m | 105 | |||
| 容許工件負載 | kg | 0° / 400 kg | 90° / 350 kg | ||
| 迴轉角度 | degree | 迴轉軸 (C軸), 360° | 傾斜軸 (A軸), -30° to +120° | ||
| 伺服馬達 (客戶自備) | 發那科 | α iF8/α iS12 | α iF8+B / α iS12+B | ||
| β iS8/β iS12 | β iS8+B / β iS12+B | ||||
| 三菱 | HF-154S | HF-154BS | |||
| 西門子 | 1FK7063 | 1FK7063+B | |||
| 海德漢 | QSY-116J | QSY-116J+B | |||
| 總減速比 | - | 1/60 | 1/120 | ||
| 最小設定單位 | degree | 0.001 | 0.001 | ||
| 最高迴轉數 | rpm | 50 | 25 | ||
| 制動動力源 | - | 油壓 | 油壓 | ||
| 制動壓力 | kg/cm² | 25 | 25 | ||
| 制動扭力 | kg-m | 158 | 379 | ||
| 分割精度 | sec | 15 | 20 (-30°~+120°) | ||
| 重覆精度 | sec | 4 | 4 | ||
| 製品重量 | kg | 810 | |||
※另有油管分配器(兩進兩出)可供選配
尺寸圖
DFW530
