五軸滾子式與特殊規格
DFW系列

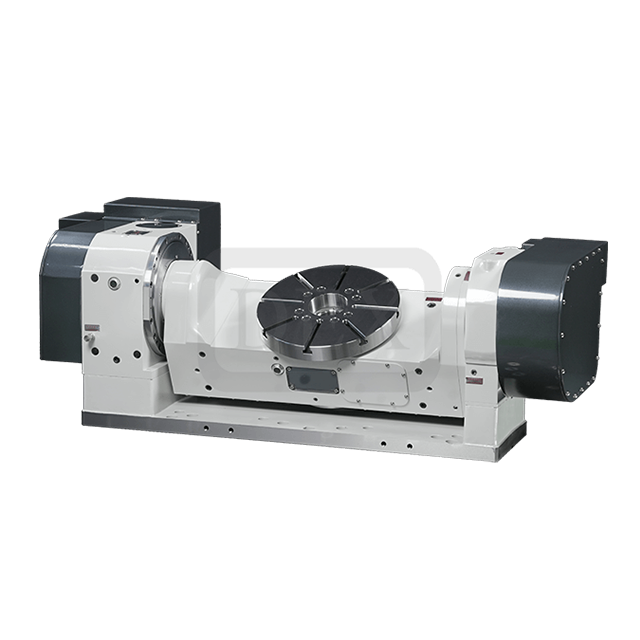

DFW260
規格表
| 項目 | 單位 | DFW260 | |||
|---|---|---|---|---|---|
| 最大工件直徑 | mm | Ø510 | |||
| 工作盤直徑 | mm | Ø260 | |||
| 盤面高 | mm | 240 | |||
| 基準孔 | mm | Ø65H7 | |||
| 貫穿孔 | mm | Ø45H7 | |||
| 盤面T型溝 | mm | 12H7 | |||
| 基準定位鍵 | mm | 18h7 | |||
| 容許切削扭力 | kg-m | 52 | |||
| 容許工件負載 | kg | 0° / 190 kg | 90° / 160 kg | ||
| 迴轉角度 | degree | 迴轉軸 (C軸), 360° | 傾斜軸 (A軸), -30° to +120° | ||
| 伺服馬達 (客戶自備) | 發那科 | α iF4/α iF8 | α iF8+B | ||
| 三菱 | HF-154S | HF-154BS | |||
| 西門子 | 1FK7060 | 1FK7063+B | |||
| 海德漢 | QSY116C | QSY116J+B | |||
| 總減速比 | - | 1/45 | 1/72 | ||
| 最小設定單位 | degree | 0.001 | 0.001 | ||
| 最高迴轉數 | rpm | 66.6 (3000 rpm) | 41.6 (3000 rpm) | ||
| 制動動力源 | - | 油壓 | 油壓 | ||
| 制動壓力 | kg/cm² | 25 | 25 | ||
| 制動扭力 | kg-m | 42 | 135 | ||
| 分割精度 | sec | 20 | 30 (-30°~+120°) | ||
| 重覆精度 | sec | 6 | 8 | ||
| 製品重量 | kg | 310 | |||
尺寸圖
DFW260
