五軸滾子式與特殊規格
ACU系列

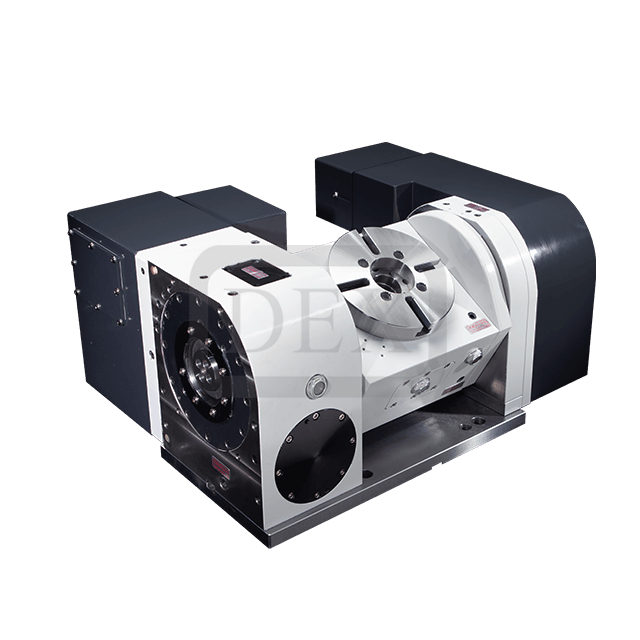

ACU170
規格表
| 項目 | 單位 | ACU170 | |||
|---|---|---|---|---|---|
| 最大工件直徑 | mm | Ø210 | |||
| 工作盤直徑 | mm | Ø170 | |||
| 盤面高 | mm | 250 | |||
| 基準孔 | mm | Ø60H7 | |||
| 貫穿孔 | mm | Ø40H7 | |||
| 基準定位鍵 | mm | 18h7 | |||
| 迴轉角度 | degree | 迴轉軸 (C軸), 360° | 傾斜軸 (A軸), -30° to +120° | ||
| 伺服馬達(客戶自備) | 發那科 | α iS4 | 馬達介面 □ 90 |
α iF4 | 馬達介面 □ 130 |
| 三菱 | HG-96S | □ 80 | HF-104S | □ 130 | |
| 總減速比 | -- | 1/90 | 1/120 | ||
| 最小設定單位 | degree | 0.001 | 0.001 | ||
| 最高迴轉數 | rpm | 33.3 (Max.3000 rpm) | 25 (Max.3000 rpm) | ||
| 制動動力源 | -- | 空壓 | 油壓 | 空壓 | 油壓 |
| 制動壓力 | kg/cm² | 6 | 25 | 6 | 25 |
| 制動扭力 | kg-m | 9 | 25 | 26 | 63 |
| 容許載重 | kg | 水平 0° | 110 | ||
| 傾斜 90° | 90 | ||||
| 分割精度 | sec | 20 | 30 | ||
| 重覆精度 | sec | 6 | 8 | ||
| 容許切削扭矩 | km-m | 42 | |||
| 工件容許最大慣性矩 | kg-m² | 0.33 | |||
| 製品重量 | kg | 152 | |||
尺寸圖
ACU170
ACU170
