ATCシステム

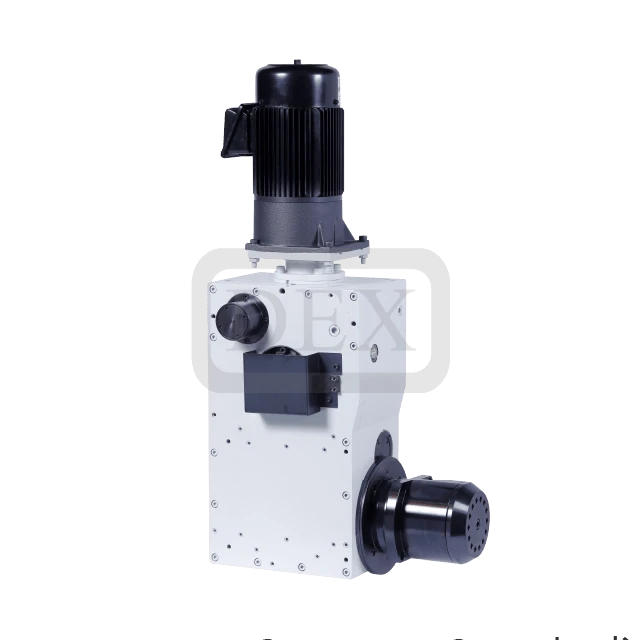

BT50シリーズ - ホリゾンタルBT507 - ホリゾンタル

概略図

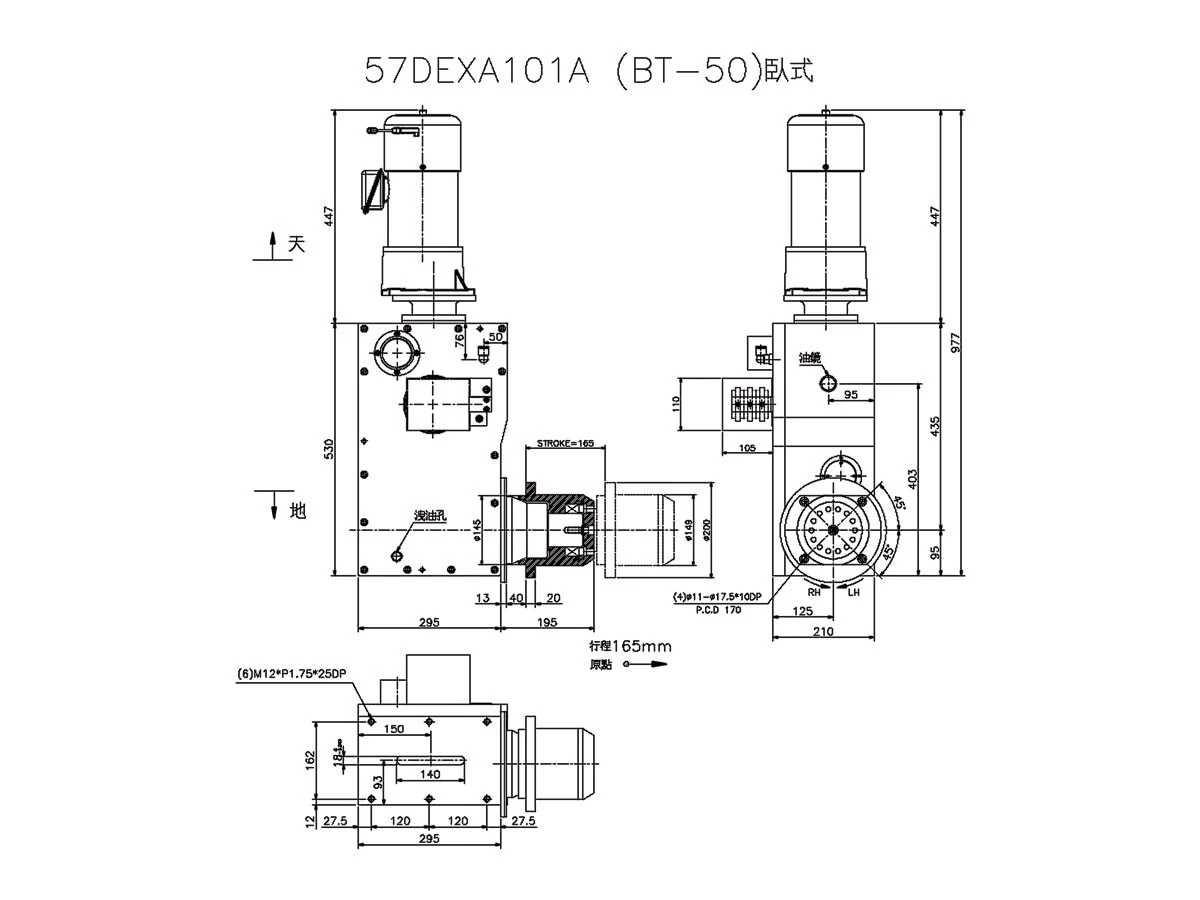

Outline Drawing - A507 - Wheel Sensor

コントローラー-タイプ

ホイールセンサー

パート番号	57DEXA101A (BT-50) - ホリゾンタル
(T to T)持続時間	A507 速比搭載許容量表を参考にしてください
工具座屈角度	60°~90° (お客様からのご要望に応じます)
カッターの引き抜きストローク変更	165mm-MAX (ツールホルダーの種類に応じてストロークをカスタマイズできます)
最大負荷	40 kg
シグナル仕様	近接スイッチ PNP-NOx3~4
動輪馬力	1.5 HP
製品重量	210 kg (含油)
精度	重ね合わさ精度 3" 水平精度 0.2 mm

運動時間図

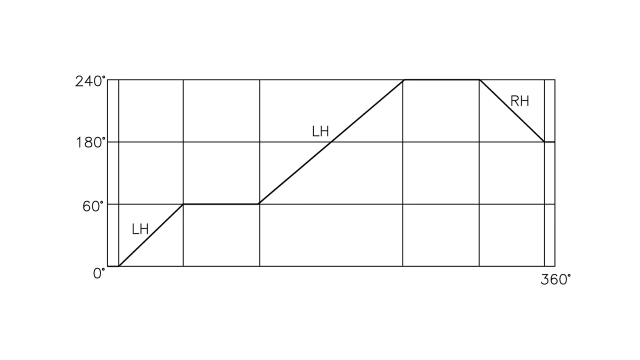

お客様のニーズ (60°~ 90°)に応じてカッター角度を変更します

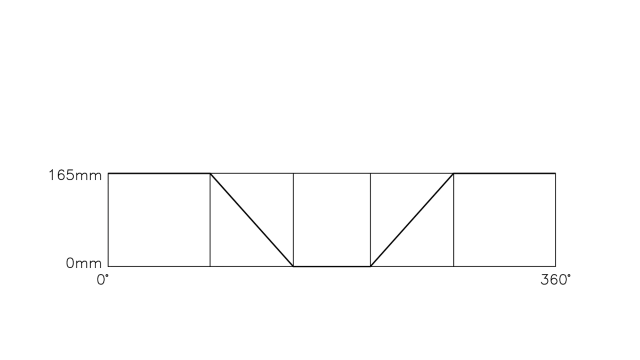

ツールホルダーの種類に応じてストロークをカスタマイズできます

A507瞬時載荷ダイアグラム

工具交換アーム T-to-T 距離/工具アーム重量基準

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
15Kg x 2	50 Hz	1 : 12	2.48 sec
15Kg x 2	60 Hz	1 : 12	2.09 sec
20Kg x 2	50 Hz	1 : 12	2.48 sec
20Kg x 2	60 Hz	1 : 12	2.09 sec
25Kg x 2	50 Hz	1 : 12	2.48 sec
25Kg x 2	60 Hz	1 : 12	2.09 sec
30Kg x 2	50 Hz	1 : 12	2.48 sec
30Kg x 2	60 Hz	1 : 12	2.09 sec
35Kg x 2	50 Hz	1 : 12	2.48 sec
35Kg x 2	60 Hz	1 : 14	2.44 sec
40Kg x 2	50 Hz	1 : 12	2.48 sec
40Kg x 2	60 Hz	1 : 14	2.44 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
15Kg x 2	50 Hz	1 : 12	2.48 sec
15Kg x 2	60 Hz	1 : 12	2.09 sec
20Kg x 2	50 Hz	1 : 12	2.48 sec
20Kg x 2	60 Hz	1 : 12	2.09 sec
25Kg x 2	50 Hz	1 : 12	2.48 sec
25Kg x 2	60 Hz	1 : 14	2.44 sec
30Kg x 2	50 Hz	1 : 12	2.48 sec
30Kg x 2	60 Hz	1 : 14	2.44 sec
35Kg x 2	50 Hz	1 : 14	2.89 sec
35Kg x 2	60 Hz	1 : 16	2.79 sec
40Kg x 2	50 Hz	1 : 14	2.89 sec
40Kg x 2	60 Hz	1 : 16	2.79 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
15Kg x 2	50 Hz	1 : 12	2.48 sec
15Kg x 2	60 Hz	1 : 14	2.44 sec
20Kg x 2	50 Hz	1 : 12	2.48 sec
20Kg x 2	60 Hz	1 : 14	2.44 sec
25Kg x 2	50 Hz	1 : 14	2.89 sec
25Kg x 2	60 Hz	1 : 16	2.79 sec
30Kg x 2	50 Hz	1 : 14	2.89 sec
30Kg x 2	60 Hz	1 : 16	2.79 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
15Kg x 2	50 Hz	1 : 12	2.48 sec
15Kg x 2	60 Hz	1 : 14	2.44 sec
20Kg x 2	50 Hz	1 : 14	2.89 sec
20Kg x 2	60 Hz	1 : 16	2.79 sec
25Kg x 2	50 Hz	1 : 14	2.89 sec
25Kg x 2	60 Hz	1 : 20	3.48 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
15Kg x 2	50 Hz	1 : 14	2.89 sec
15Kg x 2	60 Hz	1 : 16	2.79 sec
20Kg x 2	50 Hz	1 : 14	2.89 sec
20Kg x 2	60 Hz	1 : 20	3.48 sec
25Kg x 2	50 Hz	1 : 16	3.31 sec
25Kg x 2	60 Hz	1 : 20	3.48 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
15Kg x 2	50 Hz	1 : 14	2.89 sec
15Kg x 2	60 Hz	1 : 16	2.79 sec
20Kg x 2	50 Hz	1 : 16	3.31 sec
20Kg x 2	60 Hz	1 : 20	3.48 sec

工具交換アーム T-to-T 距離/工具アーム重量基準	モーター周波数	1.5 HP モーターと互換性があります	カッターの ATC 時間間隔
15Kg x 2	50 Hz	1 : 16	3.31 sec
15Kg x 2	60 Hz	1 : 20	3.48 sec
20Kg x 2	50 Hz	1 : 16	3.31 sec
20Kg x 2	60 Hz	1 : 20	3.48 sec
