Mesas rotativas basculantes de 5 ejes

Serie ACUB

ACUB200

Especificaciones

ITEM UNIDAD ACUB200
Diámetro de la mesa mm Ø200
Altura del centro de la mesa mm 255
Orificio de referencia mm N/A
Orificio pasante mm N/A
Ranura en T sobre la mesa mm 12H7
Llave de datos de posicionamiento mm 14h7
Carga de la pieza admisible kg 60
Torsión de corte admisible kg-m 12
Eje degree Eje giratorio (eje C), 360° Eje de basculación (eje A), de -30° a +120°
Servomotor (Opcional) FANUC α iF2 Interfaz del motor
□ 90
α iF4 Interfaz del motor
□ 130
β iS4 β iS8
Mitsubishi HG96S-D47 □ 80 HG104S-D48 □ 130
Coeficiente de reducción total -- 1/45 1/72
RPM máxima rpm 83 66
Fuente de alimentación de la abrazadera -- Neumático Hidráulico Neumático Hidráulico
Presión de la abrazadera kg/cm² 6 35 6 35
Torsión de la abrazadera kg-m 13 75 20 116
Precisión de indexación segundos 20 15 (-30°~+120°)
Precisión de la repetición segundos 8 4
Peso del producto kg 207
ITEM UNIDAD ACUB150
Diámetro de la mesa mm Ø150
Altura del centro de la mesa mm 210
Orificio de referencia mm N/A
Orificio pasante mm N/A
Ranura en T sobre la mesa mm 12H7
Llave de datos de posicionamiento mm 14h7
Carga de la pieza admisible kg 40
Torsión de corte admisible kg-m 12
Eje degree Eje giratorio (eje C), 360° Eje de basculación (eje A), de -30° a +120°
Servomotor (Opcional) FANUC α iF2 Interfaz del motor
□ 90
α iF4 Interfaz del motor
□ 130
β iS4 β iS8
Mitsubishi HG96S-D47 □ 80 HG104S-D48 □ 130
Coeficiente de reducción total -- 1/48 1/72
RPM máxima rpm 83 66
Fuente de alimentación de la abrazadera -- Neumático Hidráulico Neumático Hidráulico
Presión de la abrazadera kg/cm² 6 35 6 35
Torsión de la abrazadera kg-m 5 24 20 116
Precisión de indexación segundos 20 15 (-30°~+120°)
Precisión de la repetición segundos 8 4
Peso del producto kg 175

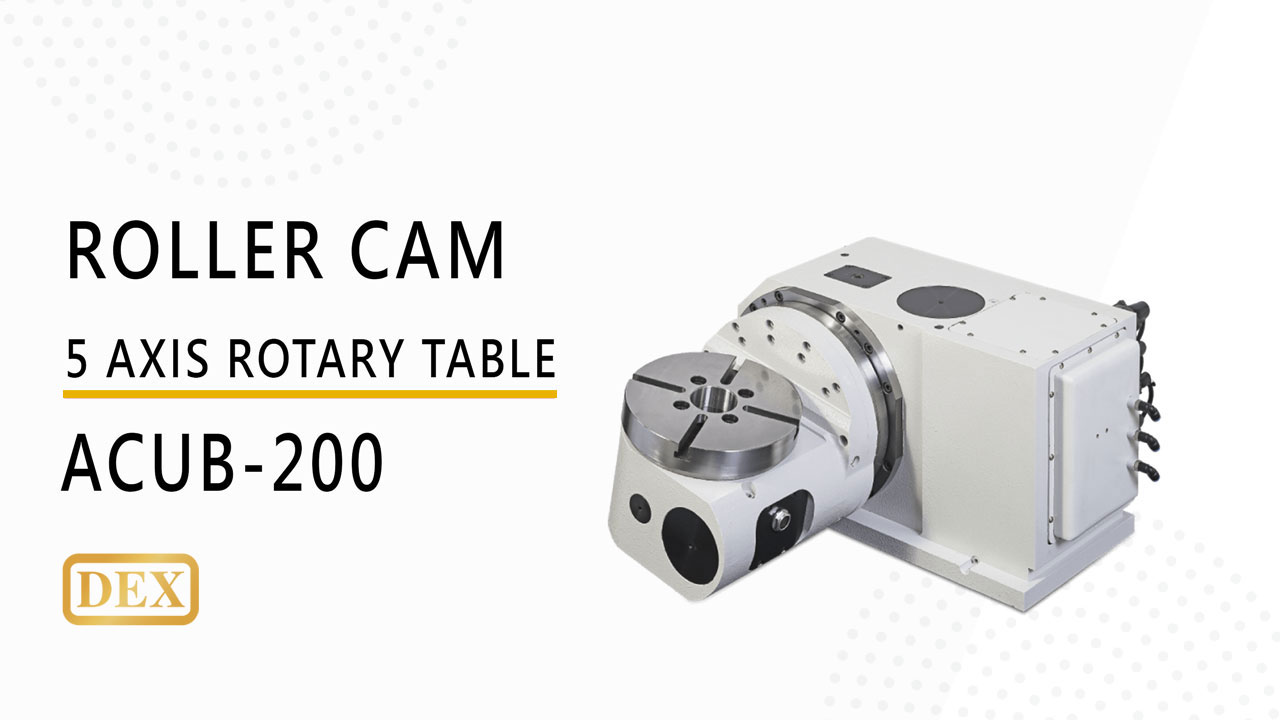

Centro de Video

Planos de tamaño

ACUB200

ACUB200
