Sistema ATC

BT50 Serie-Horizontal

BT505-Tipo horizontal

Esquemas de los planos

renishaw-acu250-r-asis-corrected
renishaw-acu250-r-asis-corrected

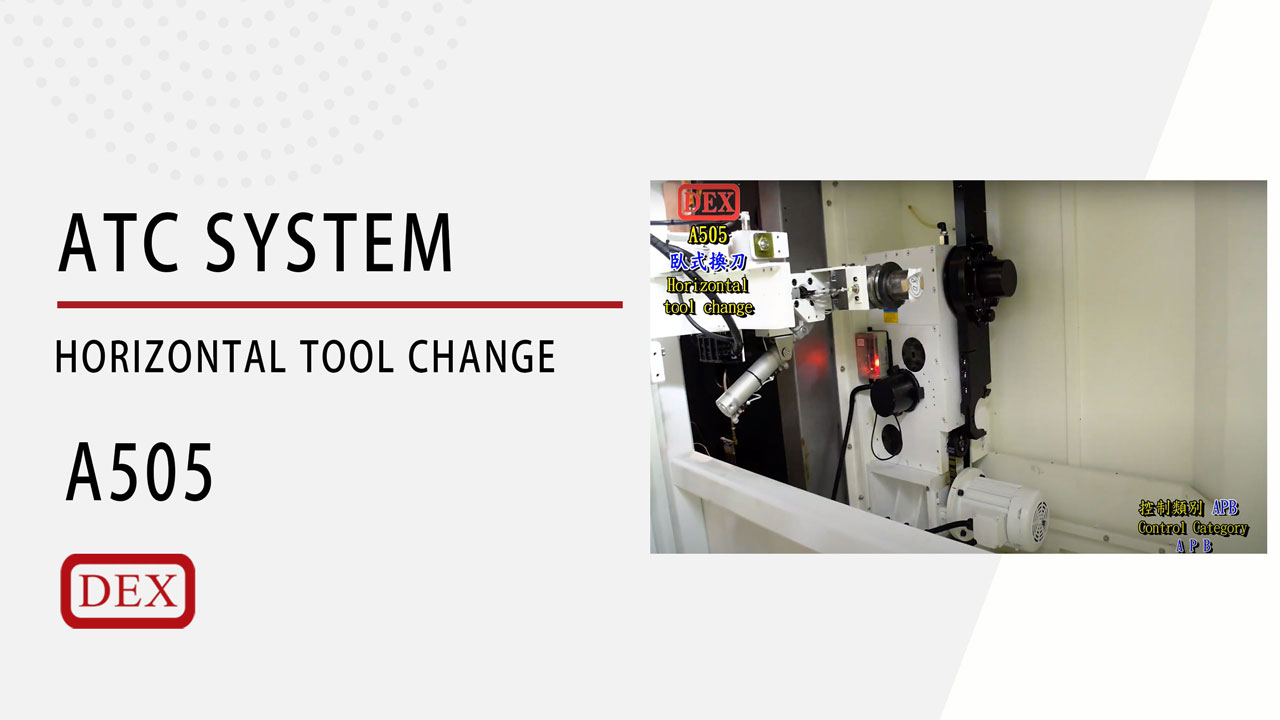

Centro de Video

video-a505-1

Tipos de controladores

Número de pieza
Intervalo de tiempo para la cortadora Consulte la tabla de carga del coeficiente de velocidad A505
Ángulos de inclinación de la herramienta 60°~90°(según los requerimientos del cliente)
Cambio de recorrido de la cuchilla de tracción 165mm-MAX
(Podemos personalizar los recorridos según los diferentes tipos de portaherramientas)
Carga máxima 40kg
Especificaciones de la señal Decodificador
Potencia de fuerza motriz 1.5HP
Peso del producto 250kg(with oil)
Precisión

Precisión de superposición 3"

Precisión horizontal 0.2mm

Ilustración del tiempo de movimiento



size-drawings-acu250-en-01

El ángulo de cambio de la cuchilla se puede definir según las necesidades del cliente (60°~ 90°)

top-view-drawing-acu250-02

Podemos personalizar los recorridos según los diferentes tipos de portaherramientas

Diagrama de carga instantánea A505

Distancia del brazo de cambio entre herramienta y herramienta / referencia del peso del brazo de la herramienta
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Correas compatibles con
1.5HP		 Intervalo de tiempo ATC
Para el cortador
15Kgx2 50Hz 38:45 2.45 sec
60Hz 38:45 2.07 sec
20Kgx2 50Hz 38:45 2.45 sec
60Hz 38:45 2.07 sec
25Kgx2 50Hz 38:45 2.45 sec
60Hz 38:50 2.3 sec
30Kgx2 50Hz 38:45 2.45 sec
60Hz 35:50 2.49 sec
35Kgx2 50Hz 38:50 2.72 sec
60Hz 35:50 2.49 sec
40Kgx2 50Hz 38:50 2.72 sec
60Hz 30:48 2.79 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Correas compatibles con
1.5HP		 Intervalo de tiempo ATC
Para el cortador
15Kgx2 50Hz 38:45 2.45 sec
60Hz 38:50 2.3 sec
20Kgx2 50Hz 38:45 2.45 sec
60Hz 35:50 2.49 sec
25Kgx2 50Hz 38:50 2.72 sec
60Hz 30:48 2.79 sec
30Kgx2 50Hz 38:50 2.72 sec
60Hz 30:48 2.79 sec
35Kgx2 50Hz 35:50 2.96 sec
60Hz 30:50 2.9 sec
40Kgx2 50Hz 30:48 3.31 sec
60Hz 27:50 3.23 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Correas compatibles con
1.5HP		 Intervalo de tiempo ATC
Para el cortador
15Kgx2 50Hz 38:50 2.72 sec
60Hz 35:50 2.49 sec
20Kgx2 50Hz 38:50 2.72 sec
60Hz 30:48 2.79 sec
25Kgx2 50Hz 35:50 2.96 sec
60Hz 27:50 3.23 sec
30Kgx2 50Hz 30:48 3.31 sec
60Hz 27:50 3.23 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Correas compatibles con
1.5HP		 Intervalo de tiempo ATC
Para el cortador
15Kgx2 50Hz 35:50 2.96 sec
60Hz 30:50 2.9 sec
20Kgx2 50Hz 30:48 3.31 sec
60Hz 27:50 3.23 sec
25Kgx2 50Hz 30:50 3.45 sec
60Hz 30:67 3.9 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Correas compatibles con
1.5HP		 Intervalo de tiempo ATC
Para el cortador
15Kgx2 50Hz 30:48 3.31 sec
60Hz 27:50 3.23 sec
20Kgx2 50Hz 30:50 3.45 sec
60Hz 30:67 3.9 sec
25Kgx2 50Hz 27:50 3.83 sec
60Hz 30:67 3.9 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Correas compatibles con
1.5HP		 Intervalo de tiempo ATC
Para el cortador
15Kgx2 50Hz 30:50 3.45 sec
60Hz 30:67 3.9 sec
20Kgx2 50Hz 27:50 3.83 sec
60Hz 30:67 3.9 sec
Peso de la herramienta
Bilateral Loading of Tools		 Frecuencia del motor Correas compatibles con
1.5HP		 Intervalo de tiempo ATC
Para el cortador
15Kgx2 50Hz 27:50 3.83 sec
60Hz 30:67 3.9 sec
20Kgx2 50Hz 27:50 3.83 sec
60Hz 30:67 3.9 sec
