12-bt505-horizontal

ATC立/卧式

50#

BT50卧式

BT505卧式

外型图

APB
讯号轮

renishaw-acu250-r-asis-corrected

renishaw-acu250-r-asis-corrected

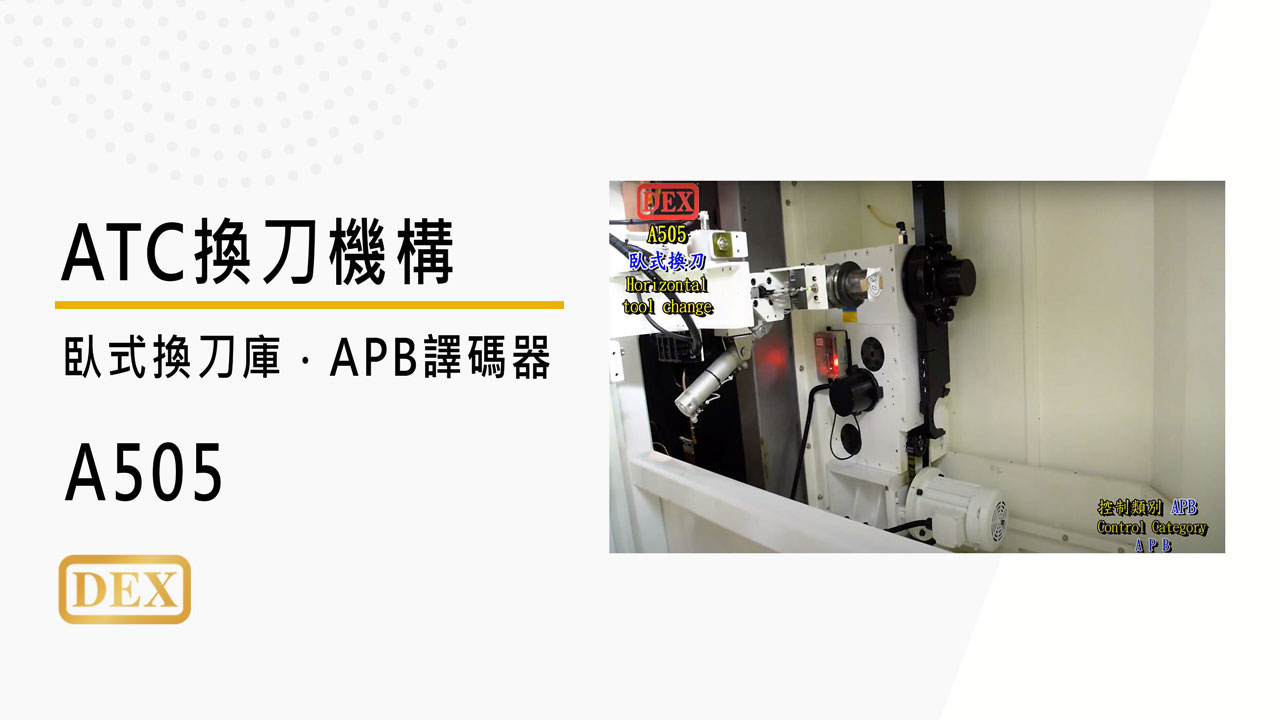

影片

video-a505-zh-250208

控制类型

APB
讯号轮

型号
换刀时间	参考A505速比负载综合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	165mm-MAX (可依不同型式刀杆制作行程)
最大负载	40 kg
讯号规格	译码器
驱动马力	1.5 HP
制品重量	250 kg (含油)
精度	重覆精度 3" 水平精度 0.2 mm

型号	55DEXA157C (BT-50) - 卧式
换刀时间	参考A505速比负载综合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	165mm-MAX (可依不同型式刀杆制作行程)
最大负载	40 kg
讯号规格	近接开关 PNP-NOx3~4
驱动马力	1.5 HP
制品重量	250 kg (含油)
精度	重覆精度 3'' 水平精度 0.2 mm

动作时序图

size-drawings-acu250-en-01

扣刀角度依客户需求 (60°~ 90°)

top-view-drawing-acu250-02

可依不同型式刀杆制作行程

A505速比负载综合表

换刀臂刀对刀中心距 / 刀臂重量参考

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
15Kg x 2	50 Hz	38 : 45	2.45 sec
15Kg x 2	60 Hz	38 : 45	2.07 sec
20Kg x 2	50 Hz	38 : 45	2.45 sec
20Kg x 2	60 Hz	38 : 45	2.07 sec
25Kg x 2	50 Hz	38 : 45	2.45 sec
25Kg x 2	60 Hz	38 : 50	2.3 sec
30Kg x 2	50 Hz	38 : 45	2.45 sec
30Kg x 2	60 Hz	35 : 50	2.49 sec
35Kg x 2	50 Hz	38 : 50	2.72 sec
35Kg x 2	60 Hz	35 : 50	2.49 sec
40Kg x 2	50 Hz	38 : 50	2.72 sec
40Kg x 2	60 Hz	30 : 48	2.79 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
15Kg x 2	50 Hz	38 : 45	2.45 sec
15Kg x 2	60 Hz	38 : 50	2.3 sec
20Kg x 2	50 Hz	38 : 45	2.45 sec
20Kg x 2	60 Hz	35 : 50	2.49 sec
25Kg x 2	50 Hz	38 : 50	2.72 sec
25Kg x 2	60 Hz	30 : 48	2.79 sec
30Kg x 2	50 Hz	38 : 50	2.72 sec
30Kg x 2	60 Hz	30 : 48	2.79 sec
35Kg x 2	50 Hz	35 : 50	2.96 sec
35Kg x 2	60 Hz	30 : 50	2.9 sec
40Kg x 2	50 Hz	30 : 48	3.31 sec
40Kg x 2	60 Hz	27 : 50	3.23 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
15Kg x 2	50 Hz	38 : 50	2.72 sec
15Kg x 2	60 Hz	35 : 50	2.49 sec
20Kg x 2	50 Hz	38 : 50	2.72 sec
20Kg x 2	60 Hz	30 : 48	2.79 sec
25Kg x 2	50 Hz	35 : 50	2.96 sec
25Kg x 2	60 Hz	27 : 50	3.23 sec
30Kg x 2	50 Hz	30 : 48	3.31 sec
30Kg x 2	60 Hz	27 : 50	3.23 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
15Kg x 2	50 Hz	35 : 50	2.96 sec
15Kg x 2	60 Hz	30 : 50	2.9 sec
20Kg x 2	50 Hz	30 : 48	3.31 sec
20Kg x 2	60 Hz	27 : 50	3.23 sec
25Kg x 2	50 Hz	30 : 50	3.45 sec
25Kg x 2	60 Hz	30 : 67	3.9 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
15Kg x 2	50 Hz	30 : 48	3.31 sec
15Kg x 2	60 Hz	27 : 50	3.23 sec
20Kg x 2	50 Hz	30 : 50	3.45 sec
20Kg x 2	60 Hz	30 : 67	3.9 sec
25Kg x 2	50 Hz	27 : 50	3.83 sec
25Kg x 2	60 Hz	30 : 67	3.9 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
15Kg x 2	50 Hz	30 : 50	3.45 sec
15Kg x 2	60 Hz	30 : 67	3.9 sec
20Kg x 2	50 Hz	27 : 50	3.83 sec
20Kg x 2	60 Hz	30 : 67	3.9 sec

刀具重量 / 双边负载	马达频率	1.5 HP 适用皮带轮比	ATC 换刀时间
15Kg x 2	50 Hz	27 : 50	3.83 sec
15Kg x 2	60 Hz	30 : 67	3.9 sec
20Kg x 2	50 Hz	27 : 50	3.83 sec
20Kg x 2	60 Hz	30 : 67	3.9 sec
