roller-cam-rotary-table-rde80r

Mesas rotativas basculantes de 4 ejes

Serie RD (R/L)

RDE80R

Especificaciones

ITEM UNIDAD RDE80R
Diámetro de la mesa mm 80
Altura del centro mm 80
Perforación central Orificio del husillo delantero mm 30H7
Orificio pasante mm 20H7
Ancho de la ranura T mm N/A
Ancho del bloque guía mm(h7) 14h7
Servomotor FANUC α αiF2 □90
β βiS2 □90
Mitsubushi HF-75S □90
Interfaz del motor Siemens N/A N/A
Coeficiente del engranaje -- 1/24
Tabla máxima r.p.m. 100
Grado mínimo degree 0.001
Precisión segundos 25
Precisión de la repetición de avance y retroceso segundos 7
Torsión de corte admisible 【kgf-m】 【5.8】
N-m 57
Sistema de la abrazadera Neumático/Hidráulico N/A
Salida de la abrazadera en el freno kg-cm² N/A
Torsión de la salida de abrazadera en el freno 【kgf-m】 N/A
N-m N/A
Peso de trabajo admisible (Radial) Recto kg 30
(Contrapunto aplicado) kg 60
(Axial) Plano kg 60
Carga admisible
(mesa sujetada)
F Kgf/N N/A
FxL Kgf/N N/A
FxL Kgf/N N/A
Peso kg 25
Fuerza de inercia admisible kg-m² 0.2

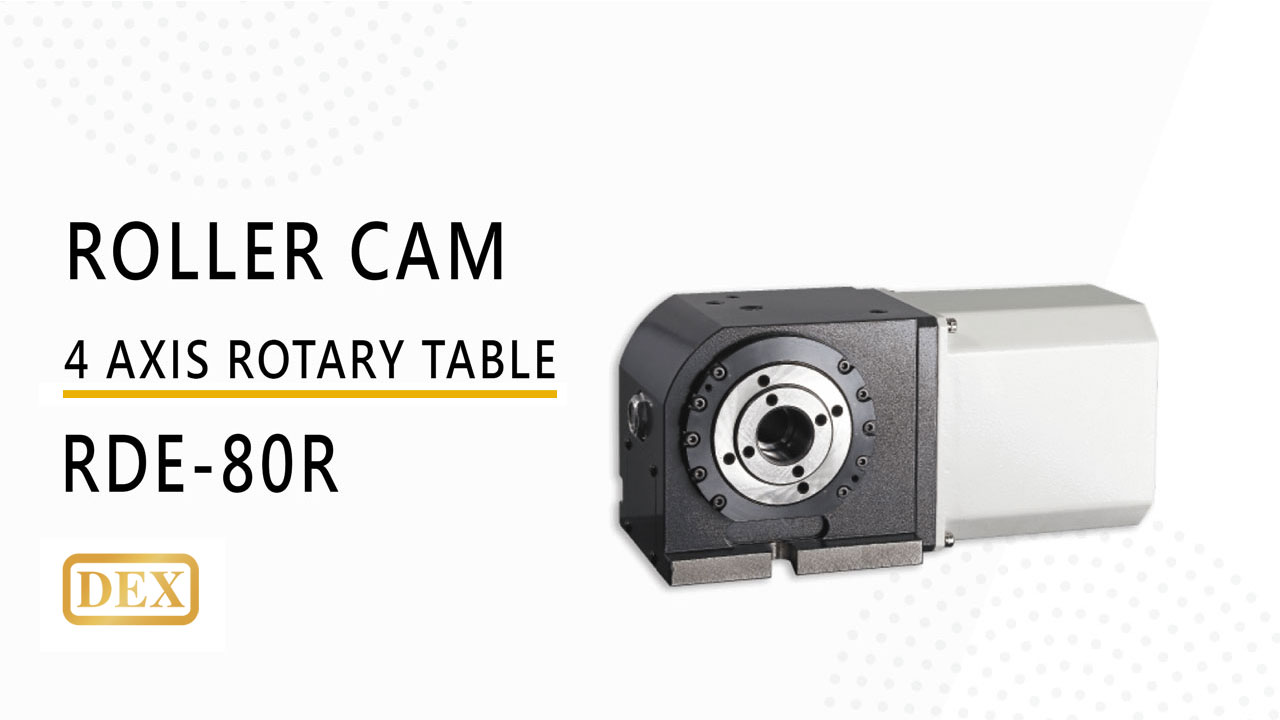

Centro de Video

Planos de tamaño

RDE80R
