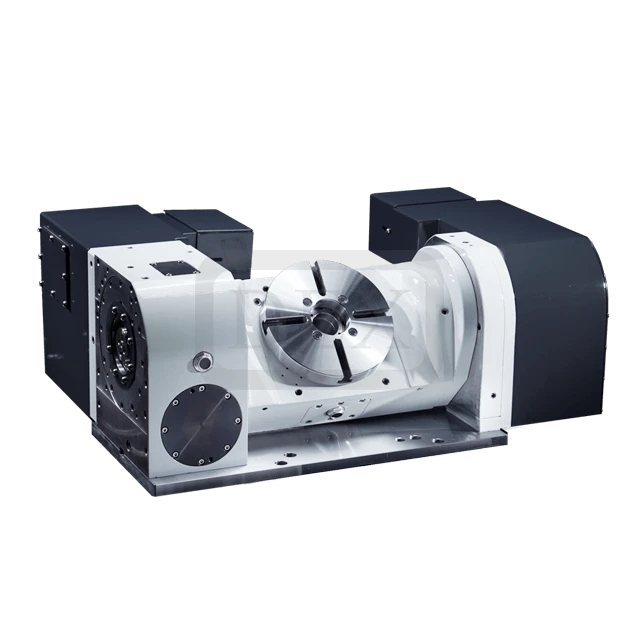

規格表
| 項目 | 單位 | ACS200 | |||
|---|---|---|---|---|---|
| 最大工件直徑 | mm | Ø300 | |||
| 工作盤直徑 | mm | Ø200 | |||
| 盤面高 | mm | 195 | |||
| 基準孔 | mm | Ø60H7 | |||
| 貫穿孔 | mm | Ø40H7 | |||
| 基準定位鍵 | mm | 18h7 | |||
| 迴轉角度 | degree | 迴轉軸 (C軸), 360° | -30°~+120° | ||
| 伺服馬達 (客戶自備) | 發那科 | α iF2, (直軸) | 馬達介面 ☐90 | α iF4, (直軸) | 馬達介面 ☐130 |
| 總減速比 | -- | 1/90 | 1/120 | ||
| 最小設定單位 | degree | 0.001 | 0.001 | ||
| 最高迴轉數 | rpm | 33.3 (Max.3000rpm) | 25 (Max.3000rpm) | ||
| 制動動力源 | -- | 油壓 | 油壓 | ||
| 制動壓力 | kg/cm² | 20 | 20 | ||
| 制動扭力 | kg-m | 20 | 80 | ||
| 容許載重 | kg | 水平(0°) 60 | 傾斜(90°) 40 | ||
| 分割精度 | sec | 20 | 30 | ||
| 重覆精度 | sec | 6 | 8 | ||
| 切削扭矩 | kg-m | 14.2 | |||
| 工件容許最大慣性矩 | kg-m | 0.63 | |||
| 製品重量 | kg | 190 | |||
ACS200 尺寸圖
