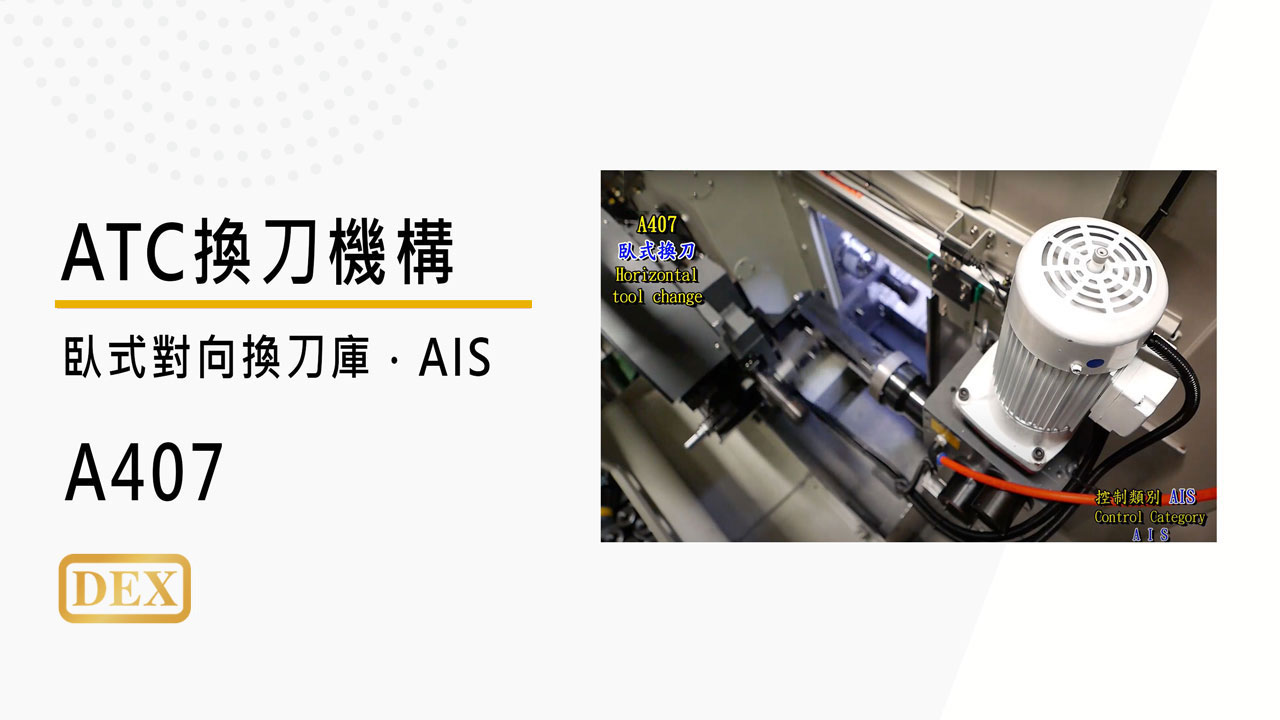

07-bt407-horizontal

ATC 立/臥式

BT40臥式

BT407臥式

控制類型

訊號輪

型號	47DEXA103B (BT-40) 臥式
換刀時間	參考A407速比負載綜合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	115mm-MAX (可依不同型式刀桿製作行程)
最大負載	8 kg
訊號規格	近接開關 PNP-NOx3~4
驅動馬力	1 HP
製品重量	120kg (含油)
精度	重覆精度 3" 水平精度 0.2 mm

A407速比負載綜合表

換刀臂刀對刀中心距 / 刀臂重量參考

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:7	1.36 sec
4Kg*2	60Hz	1:7	1.14 sec
5Kg*2	50Hz	1:7	1.36 sec
5Kg*2	60Hz	1:7	1.14 sec
6Kg*2	50Hz	1:7	1.36 sec
6Kg*2	60Hz	1:7	1.14 sec
7Kg*2	50Hz	1:7	1.36 sec
7Kg*2	60Hz	1:7	1.14 sec
8Kg*2	50Hz	1:7	1.36 sec
8Kg*2	60Hz	1:7	1.14 sec

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:7	1.36 sec
4Kg*2	60Hz	1:7	1.14 sec
5Kg*2	50Hz	1:7	1.36 sec
5Kg*2	60Hz	1:7	1.14 sec
6Kg*2	50Hz	1:7	1.36 sec
6Kg*2	60Hz	1:7	1.14 sec
7Kg*2	50Hz	1:7	1.36 sec
7Kg*2	60Hz	1:7	1.14 sec
8Kg*2	50Hz	1:7	1.36 sec
8Kg*2	60Hz	1:7	1.14 sec

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:7	1.36 sec
4Kg*2	60Hz	1:7	1.14 sec
5Kg*2	50Hz	1:7	1.36 sec
5Kg*2	60Hz	1:7	1.14 sec
6Kg*2	50Hz	1:7	1.36 sec
6Kg*2	60Hz	1:8	1.31 sec
7Kg*2	50Hz	1:7	1.36 sec
7Kg*2	60Hz	1:8	1.31 sec
8Kg*2	50Hz	1:7	1.36 sec
8Kg*2	60Hz	1:8	1.31 sec

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:7	1.36 sec
4Kg*2	60Hz	1:8	1.31 sec
5Kg*2	50Hz	1:7	1.36 sec
5Kg*2	60Hz	1:8	1.31 sec
6Kg*2	50Hz	1:7	1.36 sec
6Kg*2	60Hz	1:8	1.31 sec
7Kg*2	50Hz	1:7	1.36 sec
7Kg*2	60Hz	1:9	1.47 sec
8Kg*2	50Hz	1:8	1.55 sec
8Kg*2	60Hz	1:9	1.47 sec

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:7	1.36 sec
4Kg*2	60Hz	1:8	1.31 sec
5Kg*2	50Hz	1:7	1.36 sec
5Kg*2	60Hz	1:9	1.47 sec
6Kg*2	50Hz	1:8	1.55 sec
6Kg*2	60Hz	1:9	1.47 sec
7Kg*2	50Hz	1:8	1.55 sec
7Kg*2	60Hz	1:10	1.64 sec
8Kg*2	50Hz	1:8	1.55 sec
8Kg*2	60Hz	1:10	1.64 sec

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:8	1.55 sec
4Kg*2	60Hz	1:9	1.47 sec
5Kg*2	50Hz	1:8	1.55 sec
5Kg*2	60Hz	1:9	1.47 sec
6Kg*2	50Hz	1:8	1.55 sec
6Kg*2	60Hz	1:10	1.64 sec
7Kg*2	50Hz	1:9	1.75 sec
7Kg*2	60Hz	1:10	1.64 sec
8Kg*2	50Hz	1:9	1.75 sec
8Kg*2	60Hz	1:12	1.96 sec

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:8	1.55 sec
4Kg*2	60Hz	1:10	1.64 sec
5Kg*2	50Hz	1:9	1.75 sec
5Kg*2	60Hz	1:10	1.64 sec
6Kg*2	50Hz	1:9	1.75 sec
6Kg*2	60Hz	1:12	1.96 sec
7Kg*2	50Hz	1:10	1.94 sec
7Kg*2	60Hz	1:12	1.96 sec
8Kg*2	50Hz	1:10	1.94 sec
8Kg*2	60Hz	1:12	1.96 sec

換刀臂刀對刀中心距 / 刀臂重量參考

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:9	1.75 sec
4Kg*2	60Hz	1:10	1.64 sec
5Kg*2	50Hz	1:9	1.75 sec
5Kg*2	60Hz	1:12	1.96 sec
6Kg*2	50Hz	1:10	1.94 sec
6Kg*2	60Hz	1:12	1.96 sec
7Kg*2	50Hz	1:10	1.94 sec
7Kg*2	60Hz	1:12	1.96 sec
8Kg*2	50Hz	1:12	2.33 sec
8Kg*2	60Hz	1:15	2.45 sec

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:10	1.94 sec
4Kg*2	60Hz	1:12	1.96 sec
5Kg*2	50Hz	1:10	1.94 sec
5Kg*2	60Hz	1:12	1.96 sec
6Kg*2	50Hz	1:12	2.33 sec
6Kg*2	60Hz	1:15	2.45 sec
7Kg*2	50Hz	1:12	2.33 sec
7Kg*2	60Hz	1:15	2.45 sec
8Kg*2	50Hz	1:12	2.33 sec
8Kg*2	60Hz	1:15	2.45 sec

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:12	2.33 sec
4Kg*2	60Hz	1:12	1.96 sec
5Kg*2	50Hz	1:12	2.33 sec
5Kg*2	60Hz	1:15	2.45 sec
6Kg*2	50Hz	1.12	2.33 sec
6Kg*2	60Hz	1:15	2.45 sec
7Kg*2	50Hz	1:12	2.33 sec
7Kg*2	60Hz	1:15	2.45 sec
8Kg*2	50Hz	1:15	2.91 sec
8Kg*2	60Hz	1:15	2.45 sec

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:12	2.33 sec
4Kg*2	60Hz	1:15	2.45 sec
5Kg*2	50Hz	1:12	2.33 sec
5Kg*2	60Hz	1:15	2.45 sec
6Kg*2	50Hz	1:12	2.33 sec
6Kg*2	60Hz	1:15	2.45 sec
7Kg*2	50Hz	1:15	2.91 sec
7Kg*2	60Hz	1:15	2.45 sec
8Kg*2	50Hz	1:15	2.91 sec
8Kg*2	60Hz	1:20	3.27 sec

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:12	2.33 sec
4Kg*2	60Hz	1:15	2.45 sec
5Kg*2	50Hz	1:15	2.91 sec
5Kg*2	60Hz	1:15	2.45 sec
6Kg*2	50Hz	1:15	2.91 sec
6Kg*2	60Hz	1:20	3.27 sec
7Kg*2	50Hz	1:15	2.91 sec
7Kg*2	60Hz	1:20	3.27 sec
8Kg*2	50Hz	1:15	2.91 sec
8Kg*2	60Hz	1:20	3.27 sec

刀具重量 / 雙邊負載	馬達頻率	1 HP 適用馬達速比	ATC 換刀時間
4Kg*2	50Hz	1:15	2.91 sec
4Kg*2	60Hz	1:15	2.45 sec
5Kg*2	50Hz	1:15	2.91 sec
5Kg*2	60Hz	1:20	3.27 sec
6Kg*2	50Hz	1:15	2.91 sec
6Kg*2	60Hz	1:20	3.27 sec
7Kg*2	50Hz	1:15	2.91 sec
7Kg*2	60Hz	1:20	3.27 sec
8Kg*2	50Hz	1:15	2.91 sec
8Kg*2	60Hz	1:20	3.27 sec
