規格表
| 項目 | 單位 | HRD650 | |||
|---|---|---|---|---|---|
| 工作盤直徑 | mm | □650 | |||
| T型溝 | mm | 18H7 | |||
| 伺服馬達 (客戶自備) | 發那科 | α iF22 | |||
| 總減速比 | -- | 120 | |||
| 最高迴轉數 | rpm | 25 | |||
| 最小分割單位 | deg | 0.001° | |||
| 容許工件負載 | kg | 1300 | |||
| 制動動力源 | -- | 油壓 | |||
| 制動壓力 | kg/cm² | 30 | |||
| 制動扭力 | kg-m | 600 | |||
| 分割精度 | sec | 15 | |||
| 重覆精度 | sec | 4 | |||
| 項目 | 單位 | HRD450 | |||
|---|---|---|---|---|---|
| 工作盤直徑 | mm | □450 | |||
| T型溝 | mm | 18H7 | |||
| 伺服馬達 (客戶自備) | 發那科 | α iF12 | |||
| 總減速比 | -- | 90 | |||
| 最高迴轉數 | rpm | 33.3 | |||
| 最小分割單位 | deg | 0.001° | |||
| 容許工件負載 | kg | 560 | |||
| 制動動力源 | -- | 油壓 | |||
| 制動壓力 | kg/cm² | 30 | |||
| 制動扭力 | kg-m | 225 | |||
| 分割精度 | sec | 15 | |||
| 重覆精度 | sec | 4 | |||
| 項目 | 單位 | HRD650 | |||
|---|---|---|---|---|---|
| 工作盤直徑 | mm | □650 | |||
| T型溝 | mm | 18H7 | |||
| 伺服馬達 (客戶自備) | 發那科 | α iF22 | |||
| 總減速比 | -- | 120 | |||
| 最高迴轉數 | rpm | 25 | |||
| 最小分割單位 | deg | 0.001° | |||
| 容許工件負載 | kg | 1300 | |||
| 制動動力源 | -- | 油壓 | |||
| 制動壓力 | kg/cm² | 30 | |||
| 制動扭力 | kg-m | 600 | |||
| 分割精度 | sec | 15 | |||
| 重覆精度 | sec | 4 | |||
| 項目 | 單位 | HRD800 | |||
|---|---|---|---|---|---|
| 工作盤直徑 | mm | □800 | |||
| T型溝 | mm | 22H7 | |||
| 伺服馬達 (客戶自備) | 發那科 | α iF22 | |||
| 總減速比 | -- | 144 | |||
| 最高迴轉數 | rpm | 20.8 | |||
| 最小分割單位 | deg | 0.001° | |||
| 容許工件負載 | kg | 2200 | |||
| 制動動力源 | -- | 油壓 | |||
| 制動壓力 | kg/cm² | 30 | |||
| 制動扭力 | kg-m | 1000 | |||
| 分割精度 | sec | 15 | |||
| 重覆精度 | sec | 4 | |||

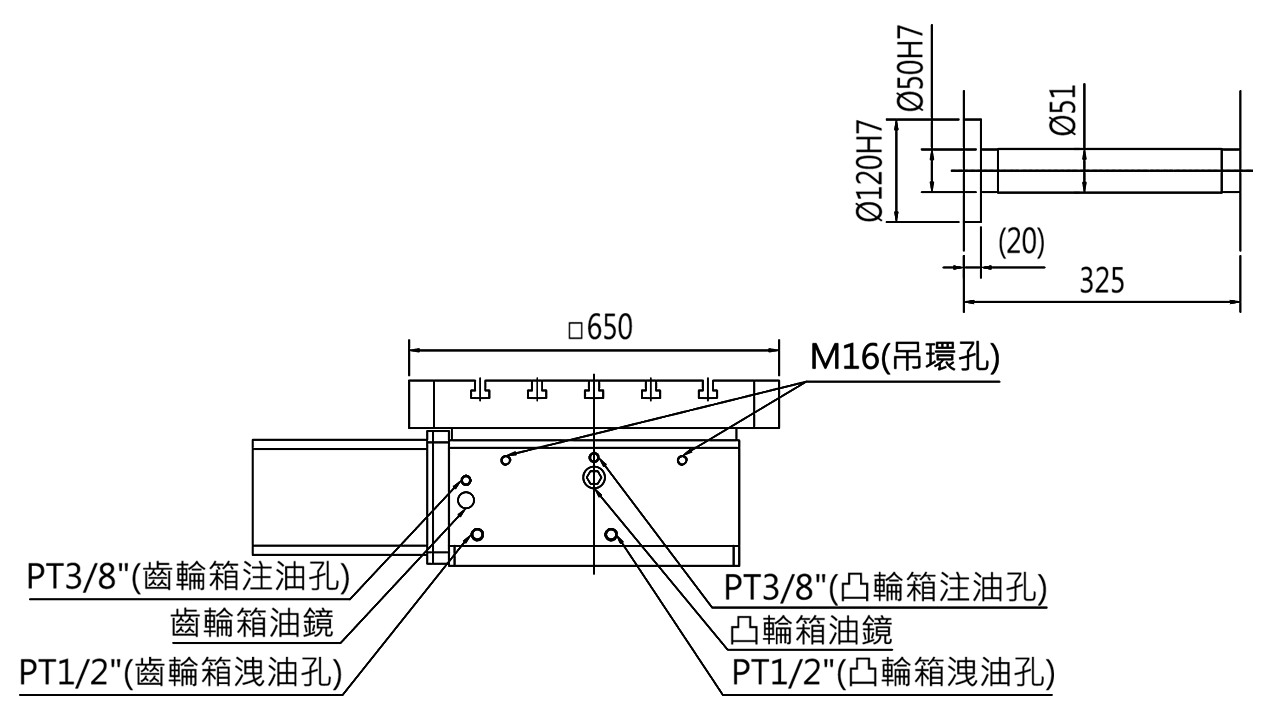

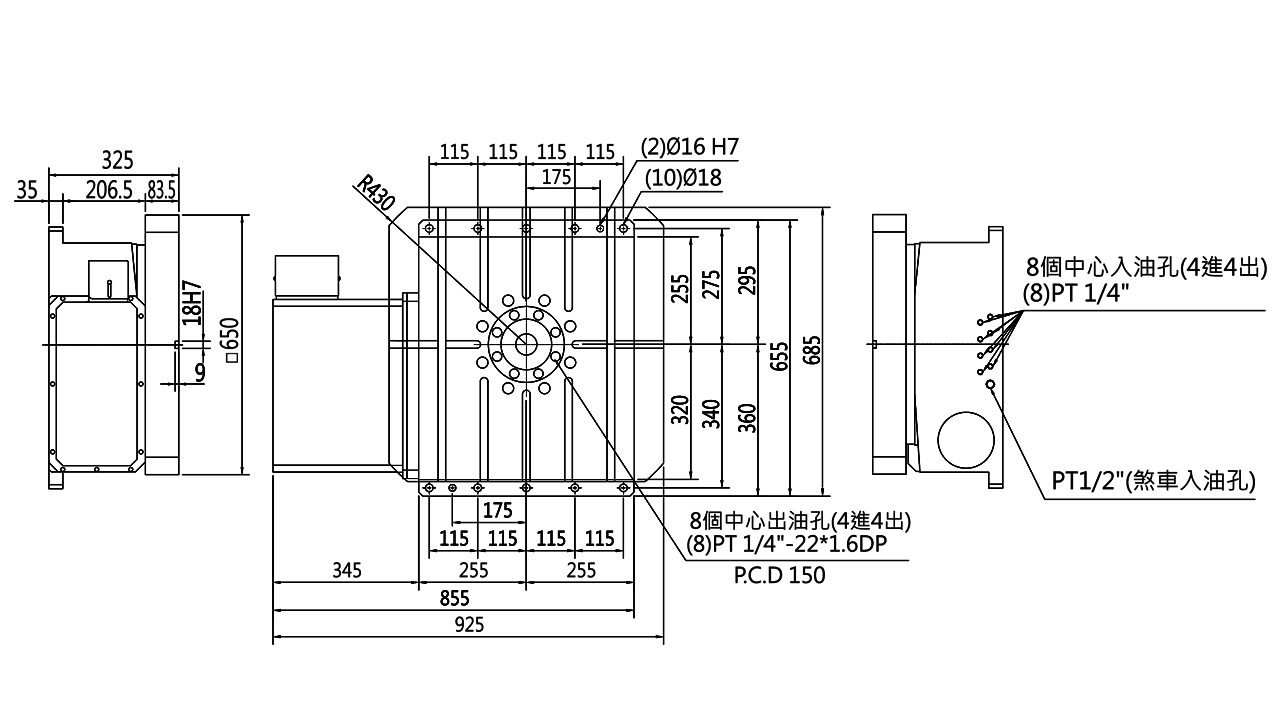

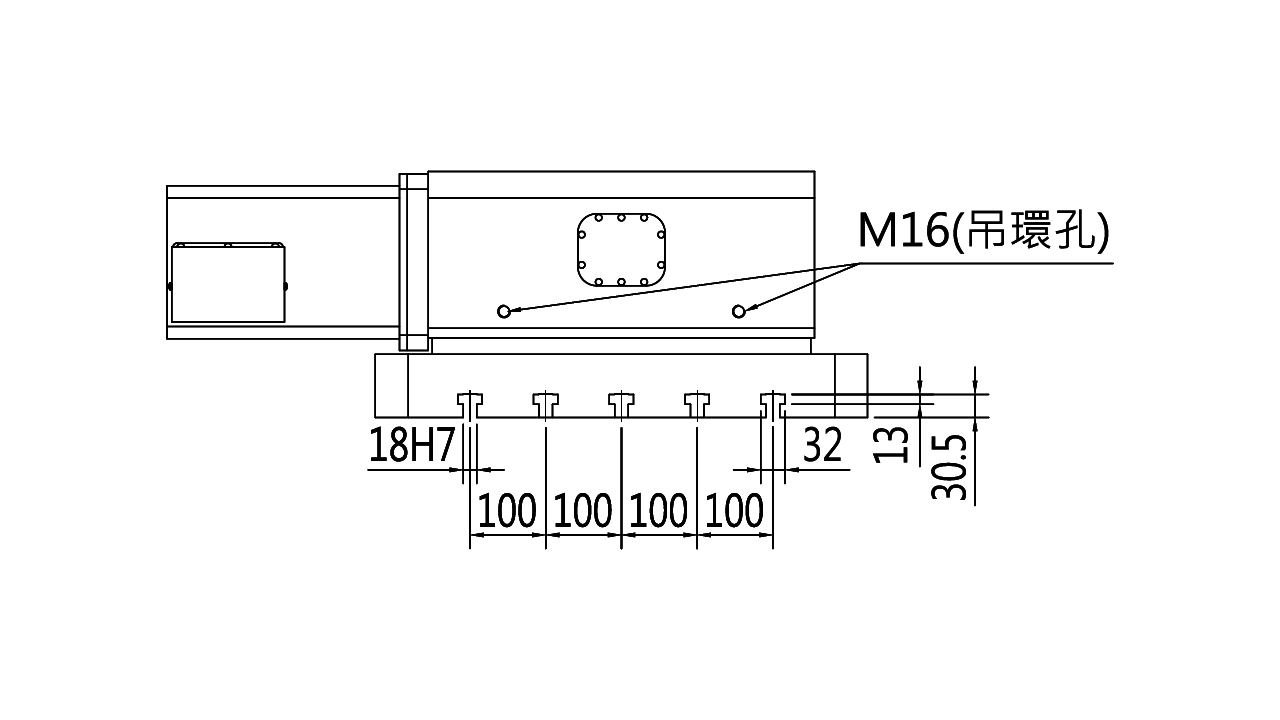

尺寸圖
HRD650
