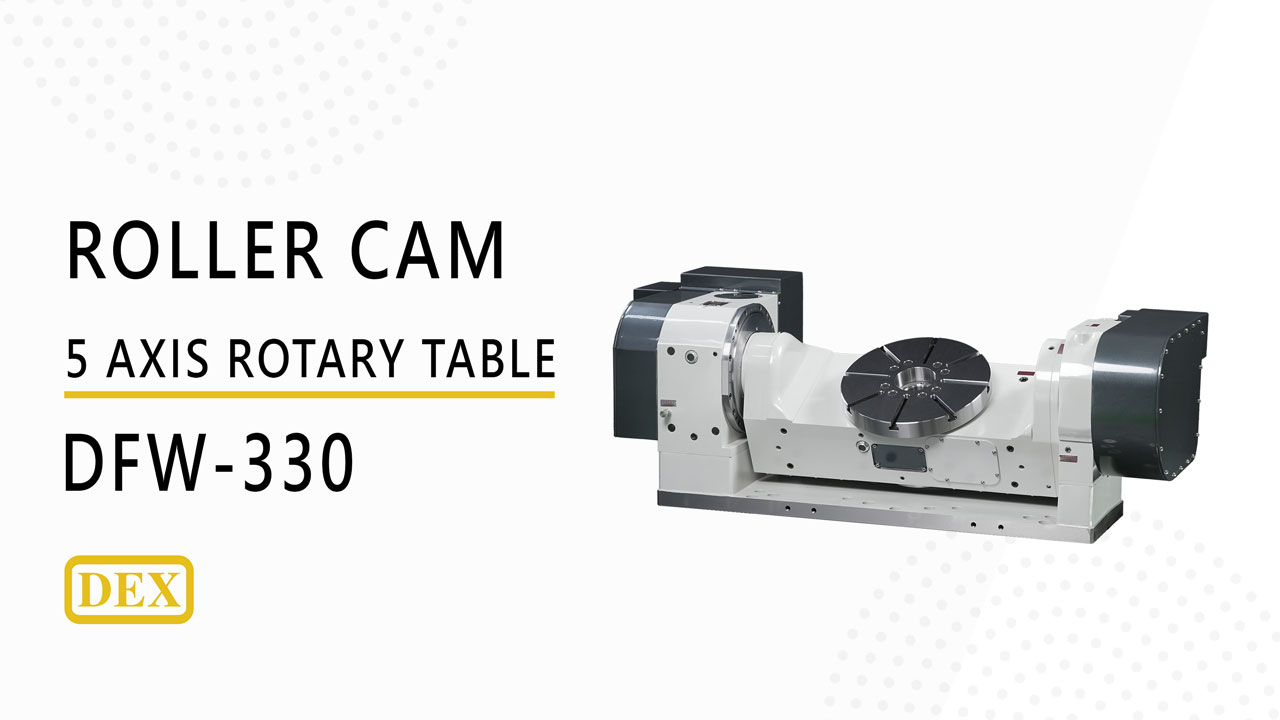

５軸回転式傾斜テーブル
DFWシリーズ
DFW330
仕様
| アイテム | ユニット | DFW330 | |||
|---|---|---|---|---|---|
| 加工製品最大直径 | mm | Ø570 | |||
| テーブル直径 | mm | Ø330 | |||
| テーブル中心高さ | mm | 295 | |||
| 基準穴 | mm | Ø90H7 | |||
| スルーホール（貫通孔） | mm | Ø60H7 | |||
| T溝テーブル | mm | 12H7 | |||
| 基準位置キー | mm | 18h7 | |||
| 許容切削トルク | kg-m | 57 | |||
| 許容耐荷重 | kg | 0° / 240 kg | 90° / 200 kg | ||
| 回転角度 | degree | 回転軸（C-軸), 360° | 傾斜軸 (A-軸), -30° to +120° | ||
| サーボモーター（オプション） | ファナック | α iF4/α iS8 | α iF8+B / α iS12+B | ||
| 三菱 | HF-154S | HF-154BS | |||
| シーメンス | 1FK7060 | 1FK7063+B | |||
| ハイデンハイン | QSY116C | QSY116J+B | |||
| 総削減率 | - | 1/60 | 1/96 | ||
| 最小設定単位 | degree | 0.001 | 0.001 | ||
| 最大回転数 | rpm | 50 | 32 | ||
| クランプ電源 | - | 油压 | 油压 | ||
| クランプ圧力 | kg/cm² | 25 | 25 | ||
| クランプトルク | kg-m | 89 | 152 | ||
| 割出精度 | sec | 15 | 20 (-30°~+120°) | ||
| 反復精度 | sec | 4 | 4 | ||
| 製品重量 | kg | 490 | |||
サイズ図
DFW330
