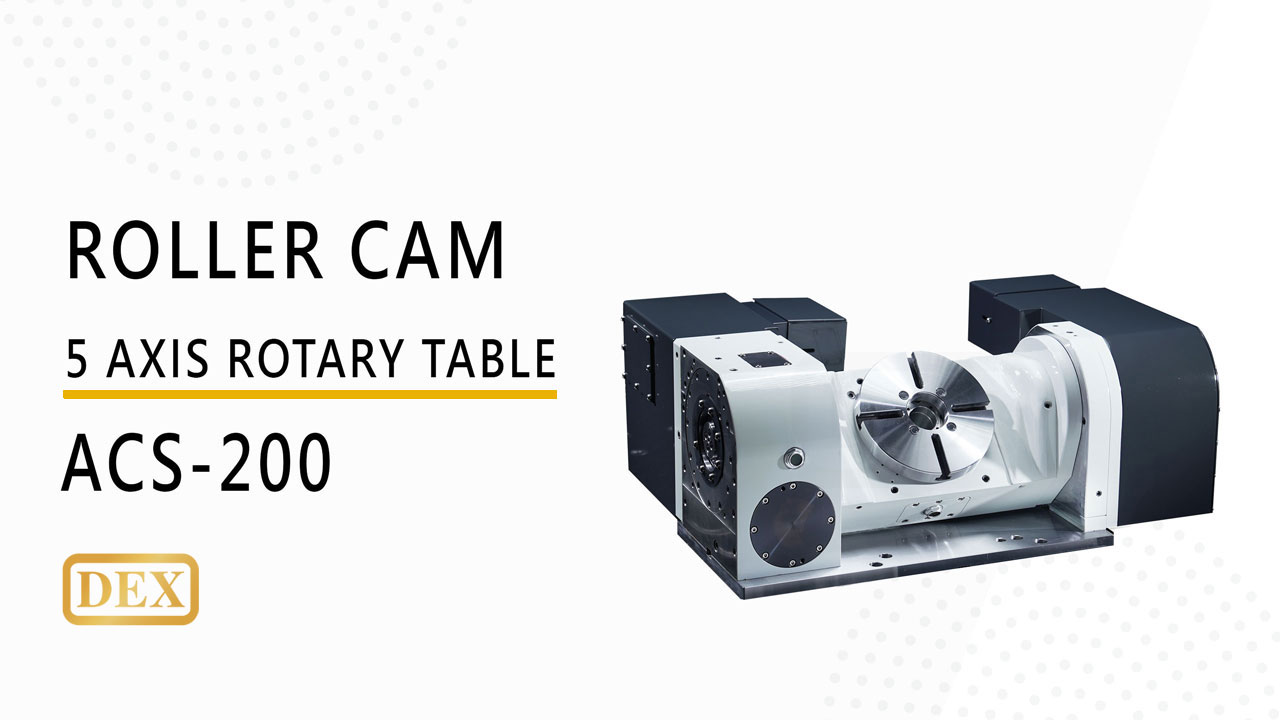

５軸回転式傾斜テーブル
ACSシリーズ
ACS200
仕様
| アイテム | ユニット | ACS200 | |||
|---|---|---|---|---|---|
| 加工製品最大直径 | mm | Ø300 | |||
| テーブル直径 | mm | Ø200 | |||
| テーブル中心高さ | mm | 195 | |||
| 基準穴 | mm | Ø60H7 | |||
| スルーホール（貫通孔） | mm | Ø40H7 | |||
| 基準位置キー | mm | 18h7 | |||
| 回転角度 | degree | 回転軸（C-軸), 360° | 傾斜軸 (A-軸),-30°~+120° | ||
| サーボモーター（オプション） | ファナック | α iF2, | モーターインターフェース ☐90 | α iF4, | モーターインターフェース ☐130 |
| 総削減率 | -- | 1/90 | 1/120 | ||
| 最小設定単位 | degree | 0.001 | 0.001 | ||
| 最大回転数 | rpm | 33.3 (Max.3000rpm) | 25 (Max.3000rpm) | ||
| クランプ電源 | -- | 油压 | 油压 | ||
| クランプ圧力 | kg/cm² | 20 | 20 | ||
| クランプトルク | kg-m | 20 | 80 | ||
| 容许载重 | kg | 水平 0°: 60 | 倾斜 90°: 40 | ||
| 割出精度 | sec | 20 | 30 | ||
| 反復精度 | sec | 6 | 8 | ||
| 切削トルク | kg-m | 14.2 | |||
| 製品重量 | kg | 190 | |||
サイズ図
ACS200
ACS200
