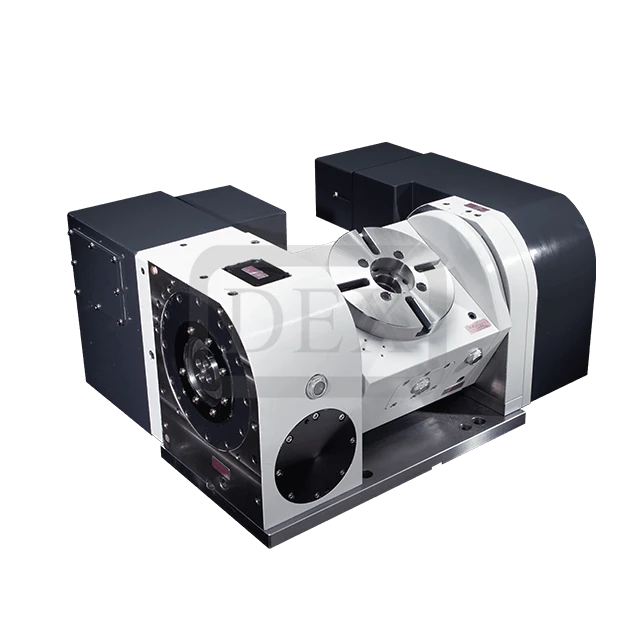

Especificaciones
| ITEM | UNIDAD | ACU170 | |||
|---|---|---|---|---|---|
| Diámetro máximo de la pieza | mm | Ø210 | |||
| Diámetro de la mesa | mm | Ø170 | |||
| Altura del centro de la mesa | mm | 250 | |||
| Orificio de referencia | mm | Ø60H7 | |||
| Orificio pasante | mm | Ø40H7 | |||
| Llave de datos de posicionamiento | mm | 18h7 | |||
| Eje | degree | Eje giratorio (eje C), 360° | Eje de basculación (eje A), de -30° a +120° | ||
| Servomotor (Opcional) | FANUC | α iS4 | Interfaz del motor □ 90 |
α iF4 | Interfaz del motor □ 130 |
| Mitsubishi | HG-96S | □ 80 | HF-104S | □ 130 | |
| Coeficiente de reducción total | -- | 1/90 | 1/120 | ||
| Grado mínimo | degree | 0.001 | 0.001 | ||
| RPM máxima | rpm | 33.3 (Max.3000 rpm) | 25 (Max.3000 rpm) | ||
| Fuente de alimentación de la abrazadera | -- | Neumático | Hidráulico | Neumático | Hidráulico |
| Presión de la abrazadera | kg/cm² | 6 | 25 | 6 | 25 |
| Torsión de la abrazadera | kg-m | 9 | 25 | 26 | 63 |
| Carga admisible | kg | Nivel 0° | 110 | ||
| Basculación 90° | 90 | ||||
| Precisión de indexación | sec | 20 | 30 | ||
| Precisión de la repetición | sec | 6 | 8 | ||
| Torsión de corte admisible | km-m | 42 | |||
| Peso del producto | kg | 152 | |||

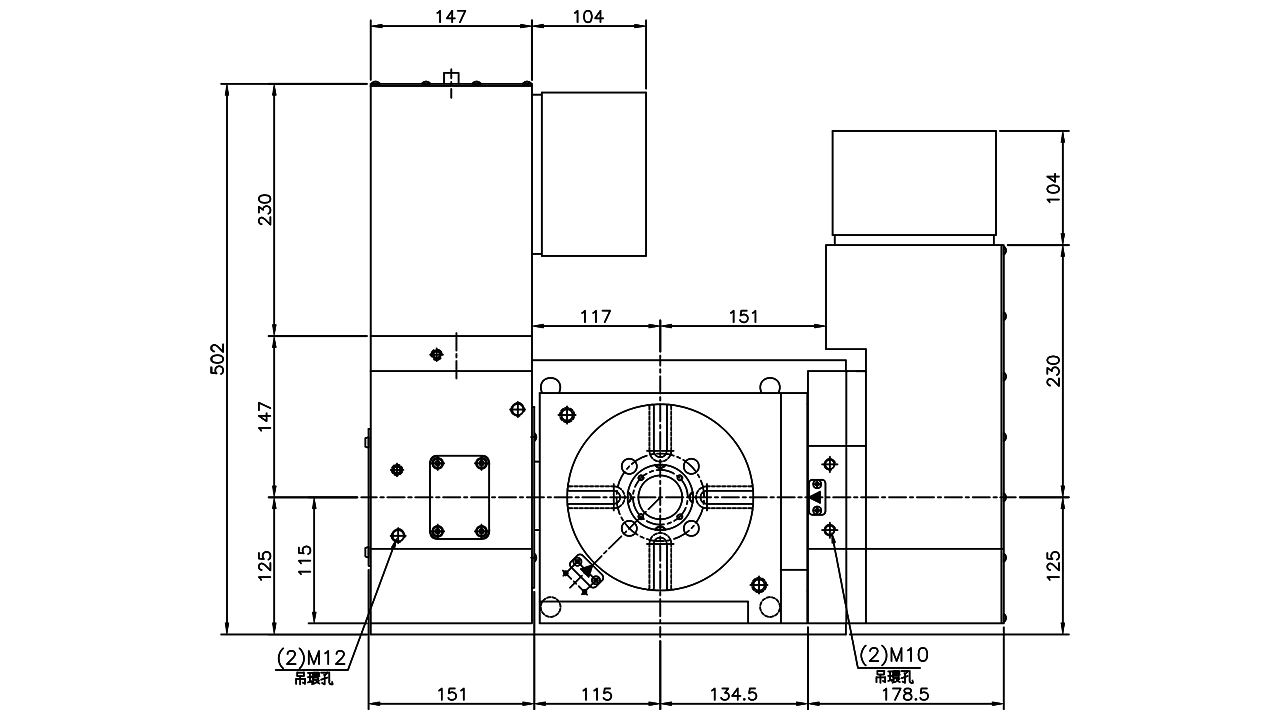

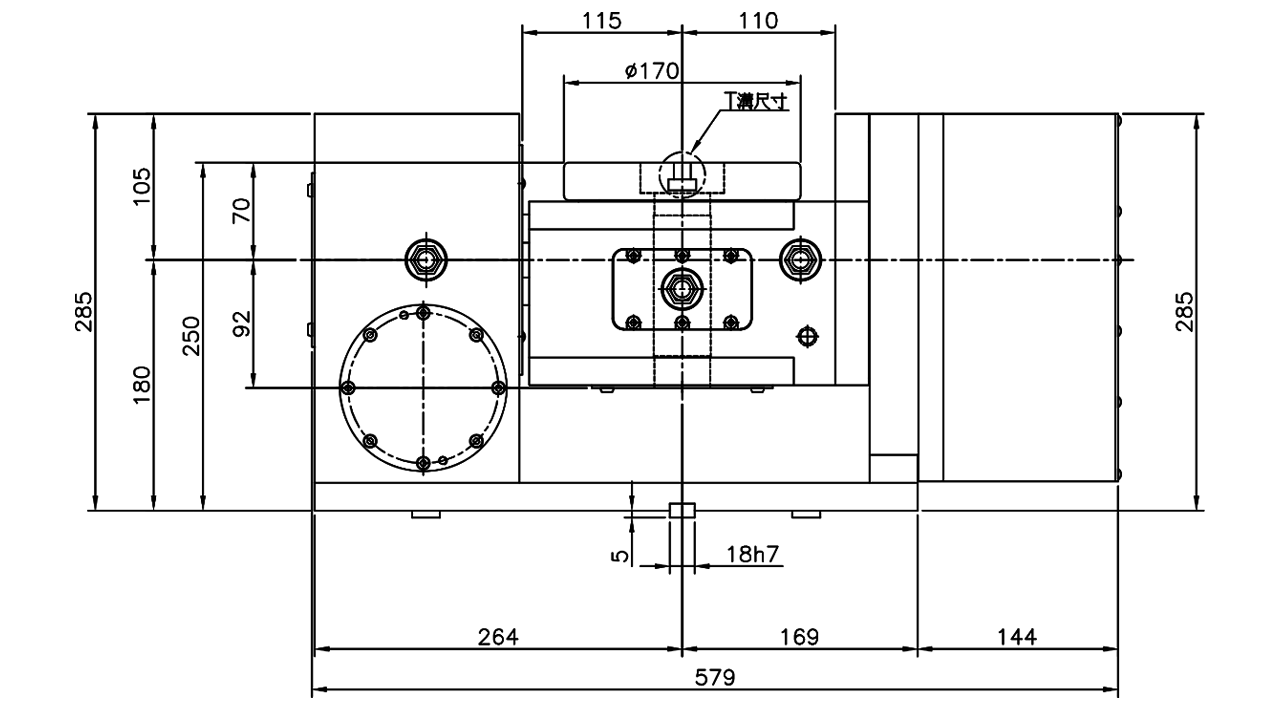

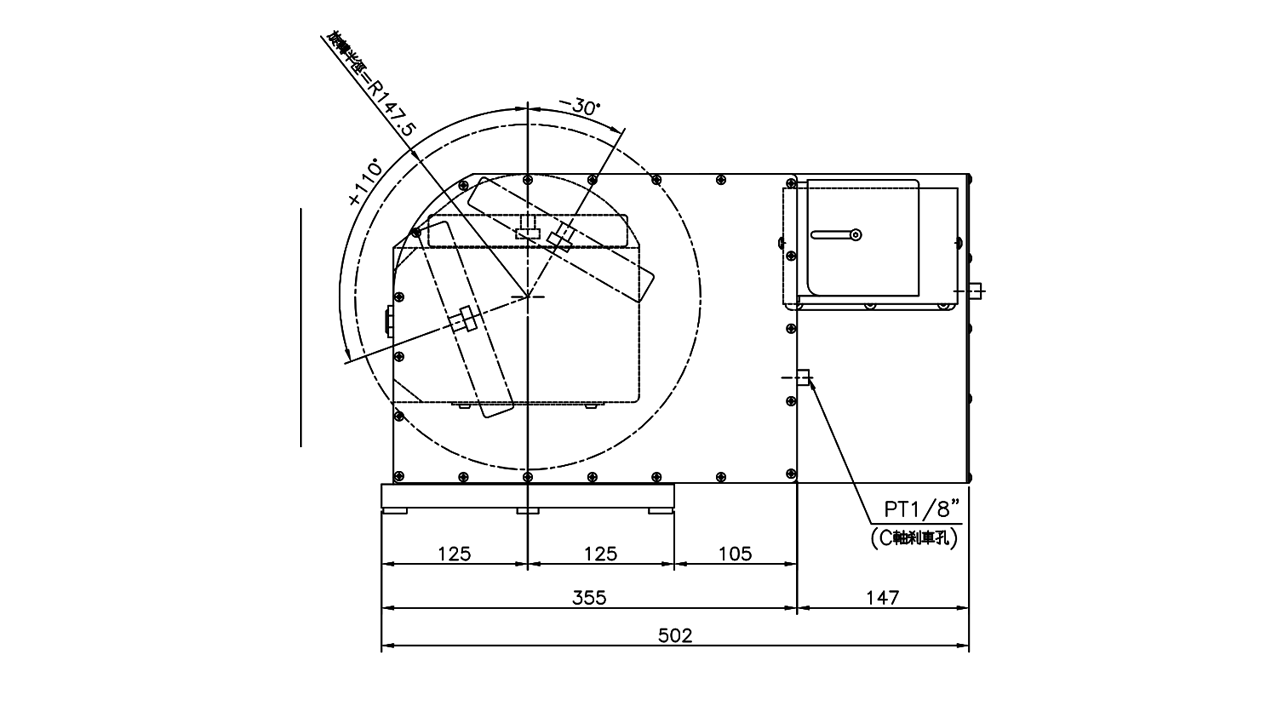

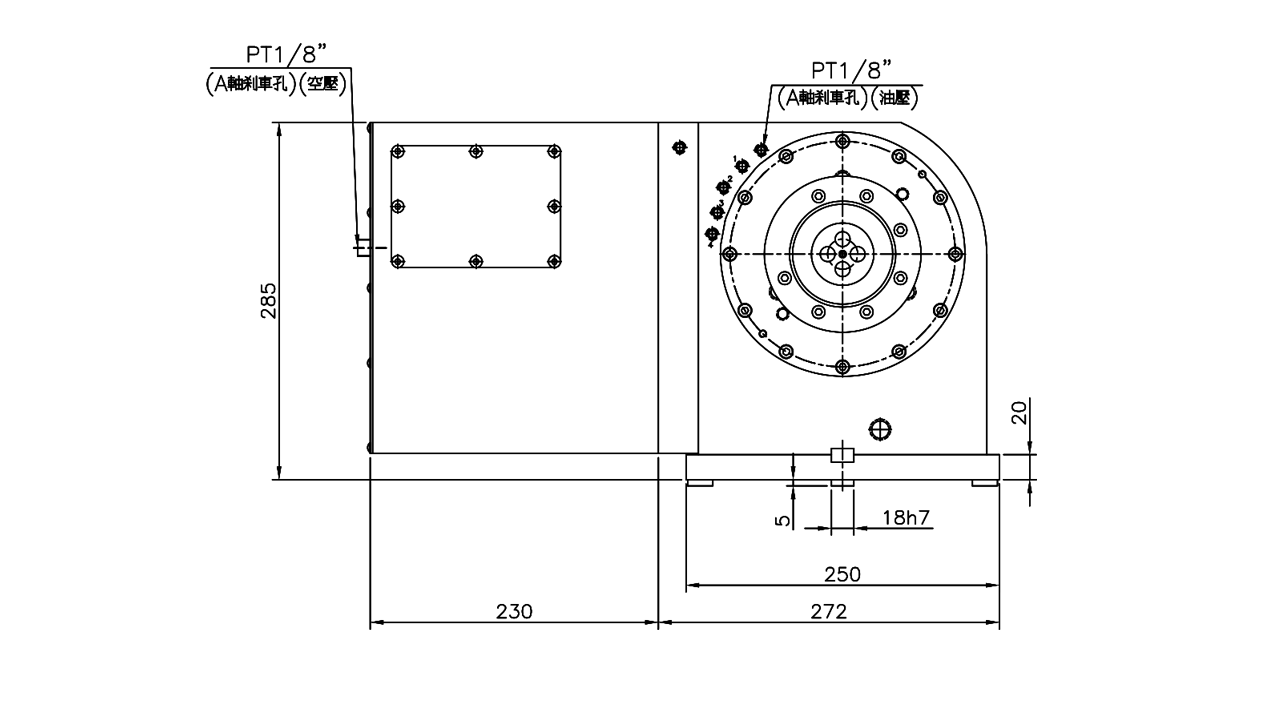

ACU170 Planos de tamaño
