五轴滚子式与特殊规格

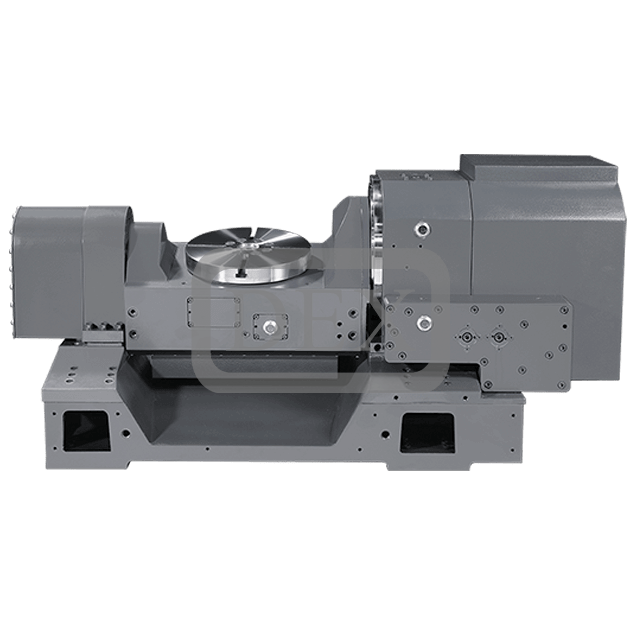

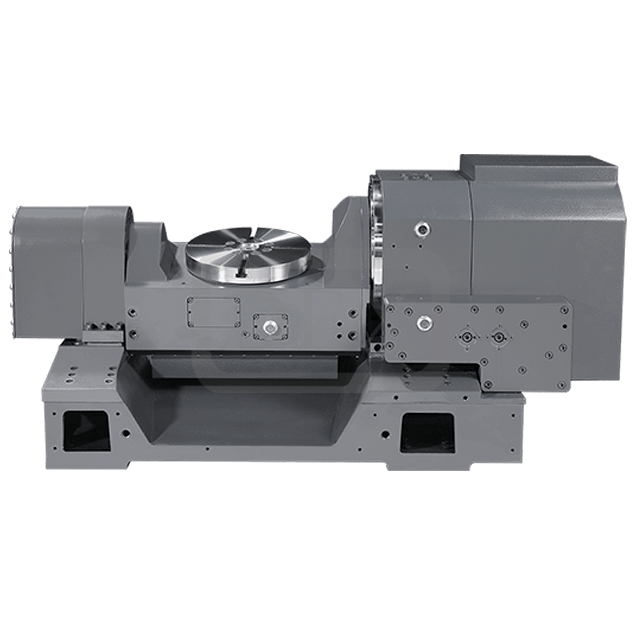

ACZM系列

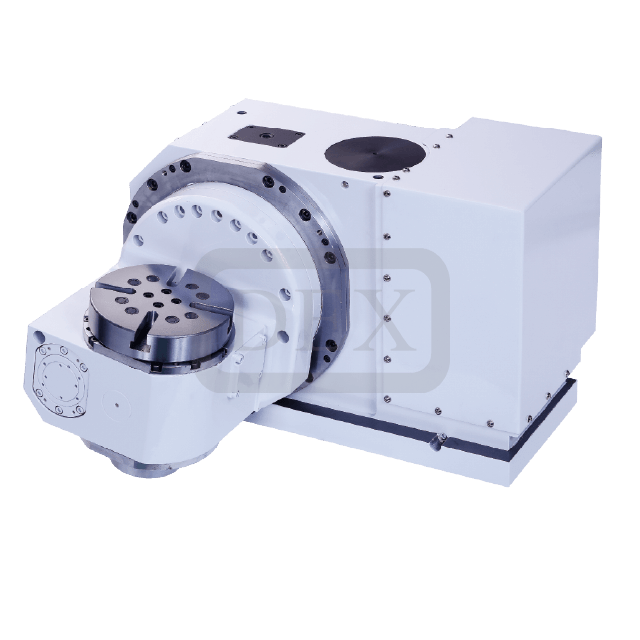

ACZM250
规格表
| 项目 | 单位 | ACZM250 | |||
|---|---|---|---|---|---|
| 最大工件直径 | mm | Ø330 | |||
| 工作盘直径 | mm | Ø250 | |||
| 基准孔 | mm | Ø40H7 | |||
| 盘面T型沟 | mm | 12H7 | |||
| 容许切削扭力 | kg-m | 40 | |||
| 容许工件负载 | kg | 0° / 120 kg | 90° / 80 kg | ||
| 回转角度 | degree | 回转轴 (C轴), 360° | 倾斜轴 (A轴), -120° ~ +30° | ||
| 伺服马达 | (客户自备) | α iF4 | α iF8+B | ||
| HF-104T | HF-224BS | ||||
| 总减速比 | - | 1/72 | 1/96 | ||
| 最小设定单位 | degree | 0.001 | 0.001 | ||
| 最高回转数 | rpm | 55.6 | 31.2 | ||
| 制动动力源 | - | 油压 | 油压 | ||
| 制动压力 | kg/cm² | 25 | 25 | ||
| 制动扭力 | kg-m | 92 | 243 | ||
| 分割精度 | sec | 20 | 15 (-120°~+30°) | ||
| 重覆精度 | sec | 4 | 4 | ||
| 译码器 | (客户自备) | RCN2391F(海德汉) | RCN2391F(海德汉) | ||
尺寸图
ACZM250
