ATC立/卧式

30#

BT30系列

BT30标准型

外型图

renishaw-acu250-r-asis-corrected

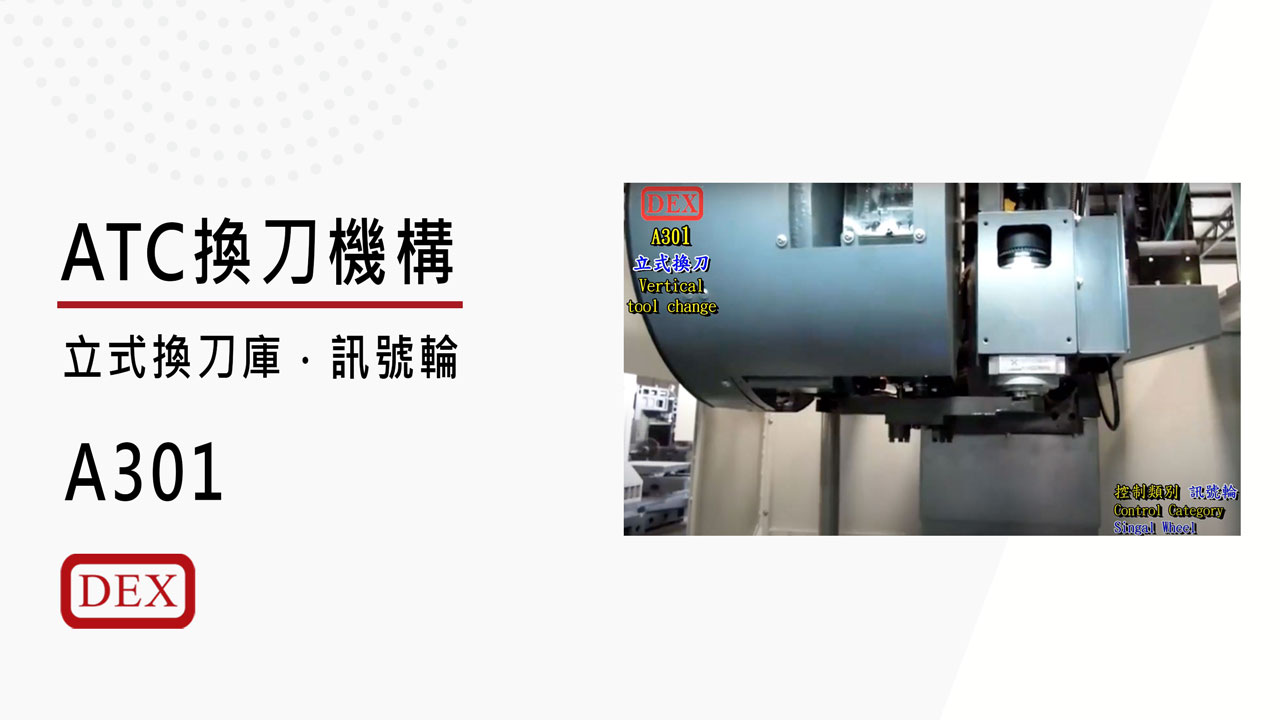

影片

控制类型

讯号轮

型号	31DEXB003A (BT-30) - 右刀庫
换刀时间	参考A301速比负载综合表
扣刀角度	60°~90° (依客戶需求)
拉刀行程	85mm-MAX (可依不同型式刀杆制作行程)
最大负载	4 kg
讯号规格	近接开关 PNP-NOx3~4
驱动马力	1/3 HP
制品重量	100 kg
精度	重覆精度 4" 水平精度 0.2 mm

动作时序图

size-drawings-acu250-en-01

扣刀角度依客户需求 (60°~ 90°)

top-view-drawing-acu250-02

可依不同型式刀杆制作行程

A301速比负载综合表

换刀臂刀对刀中心距 / 刀臂重量参考

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg x 2	50 Hz	1 : 8	0.99 sec
1.5 Kg x 2	60 Hz	1 : 8	0.84 sec
2 Kg x 2	50 Hz	1 : 8	0.99 sec
2 Kg x 2	60 Hz	1 : 8	0.84 sec
2.5 Kg x 2	50 Hz	1 : 8	0.99 sec
2.5 Kg x 2	60 Hz	1 : 8	0.84 sec
3 Kg x 2	50 Hz	1 : 8	0.99 sec
3 Kg x 2	60 Hz	1 : 8	0.84 sec
3.5 Kg x 2	50 Hz	1 : 8	0.99 sec
3.5 Kg x 2	60 Hz	1 : 10	1.05 sec
4 Kg x 2	50 Hz	1 : 8	0.99 sec
4 Kg x 2	60 Hz	1 : 10	1.05 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg x 2	50 Hz	1 : 8	0.99 sec
1.5 Kg x 2	60 Hz	1 : 8	0.84 sec
2 Kg x 2	50 Hz	1 : 8	0.99 sec
2 Kg x 2	60 Hz	1 : 8	0.84 sec
2.5 Kg x 2	50 Hz	1 : 8	0.99 sec
2.5 Kg x 2	60 Hz	1 : 8	0.84 sec
3 Kg x 2	50 Hz	1 : 8	0.99 sec
3 Kg x 2	60 Hz	1 : 8	1.05 sec
3.5 Kg x 2	50 Hz	1 : 8	0.99 sec
3.5 Kg x 2	60 Hz	1 : 10	1.05 sec
4 Kg x 2	50 Hz	1 : 8	0.99 sec
4 Kg x 2	60 Hz	1 : 10	1.05 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg x 2	50 Hz	1 : 8	0.99 sec
1.5 Kg x 2	60 Hz	1 : 8	0.84 sec
2 Kg x 2	50 Hz	1 : 8	0.99 sec
2 Kg x 2	60 Hz	1 : 8	0.84 sec
2.5 Kg x 2	50 Hz	1 : 8	0.99 sec
2.5 Kg x 2	60 Hz	1 : 10	1.05 sec
3 Kg x 2	50 Hz	1 : 8	0.99 sec
3 Kg x 2	60 Hz	1 : 10	1.05 sec
3.5 Kg x 2	50 Hz	1 : 10	1.24 sec
3.5 Kg x 2	60 Hz	1 : 10	1.05 sec
4 Kg x 2	50 Hz	1 : 10	1.24 sec
4 Kg x 2	60 Hz	1 : 12	1.25 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg x 2	50 Hz	1 : 8	0.99 sec
1.5 Kg x 2	60 Hz	1 : 8	0.84 sec
2 Kg x 2	50 Hz	1 : 8	0.99 sec
2 Kg x 2	60 Hz	1 : 10	1.05 sec
2.5 Kg x 2	50 Hz	1 : 8	0.99 sec
2.5 Kg x 2	60 Hz	1 : 10	1.05 sec
3 Kg x 2	50 Hz	1 : 10	1.24 sec
3 Kg x 2	60 Hz	1 : 10	1.05 sec
3.5 Kg x 2	50 Hz	1 : 10	1.24 sec
3.5 Kg x 2	60 Hz	1 : 12	1.25 sec
4 Kg x 2	50 Hz	1 : 10	1.24 sec
4 Kg x 2	60 Hz	1 : 12	1.25 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg x 2	50 Hz	1 : 8	0.99 sec
1.5 Kg x 2	60 Hz	1 : 8	0.84 sec
2 Kg x 2	50 Hz	1 : 8	0.99 sec
2 Kg x 2	60 Hz	1 : 10	1.05 sec
2.5 Kg x 2	50 Hz	1 : 10	1.24 sec
2.5 Kg x 2	60 Hz	1 : 10	1.05 sec
3 Kg x 2	50 Hz	1 : 10	1.24 sec
3 Kg x 2	60 Hz	1 : 12	1.25 sec
3.5 Kg x 2	50 Hz	1 : 10	1.24 sec
3.5 Kg x 2	60 Hz	1 : 12	1.25 sec
4 Kg x 2	50 Hz	1 : 10	1.24 sec
4 Kg x 2	60 Hz	1 : 12	1.25 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg x 2	50 Hz	1 : 8	0.99 sec
1.5 Kg x 2	60 Hz	1 : 10	1.05 sec
2 Kg x 2	50 Hz	1 : 10	1.24 sec
2 Kg x 2	60 Hz	1 : 10	1.05 sec
2.5 Kg x 2	50 Hz	1 : 10	1.24 sec
2.5 Kg x 2	60 Hz	1 : 12	1.25 sec
3 Kg x 2	50 Hz	1 : 10	1.24 sec
3 Kg x 2	60 Hz	1 : 12	1.25 sec
3.5 Kg x 2	50 Hz	1 : 12	1.49 sec
3.5 Kg x 2	60 Hz	1:15	1.57 sec
4 Kg x 2	50 Hz	1 : 12	1.49 sec
4 Kg x 2	60 Hz	1:15	1.57 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg x 2	50 Hz	1 : 10	1.24 sec
1.5 Kg x 2	60 Hz	1 : 10	1.05 sec
2 Kg x 2	50 Hz	1 : 10	1.24 sec
2 Kg x 2	60 Hz	1 : 12	1.25 sec
2.5 Kg x 2	50 Hz	1 : 10	1.24 sec
2.5 Kg x 2	60 Hz	1 : 12	1.25 sec
3 Kg x 2	50 Hz	1 : 12	1.49 sec
3 Kg x 2	60 Hz	1:15	1.57 sec
3.5 Kg x 2	50 Hz	1 : 12	1.49 sec
3.5 Kg x 2	60 Hz	1:15	1.57 sec
4 Kg x 2	50 Hz	1 : 12	1.49 sec
4 Kg x 2	60 Hz	1:15	1.57 sec

換刀臂刀對刀中心距 / 刀臂重量參考

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg	50 Hz	1 : 8	0.99 sec
1.5 Kg	60 Hz	1 : 8	0.84 sec
2 Kg	50 Hz	1 : 8	0.99 sec
2 Kg	60 Hz	1 : 8	0.84 sec
2.5 Kg	50 Hz	1 : 8	0.99 sec
2.5 Kg	60 Hz	1 : 8	0.84 sec
3 Kg	50 Hz	1 : 8	0.99 sec
3 Kg	60 Hz	1 : 8	0.84 sec
3.5 Kg	50 Hz	1 : 8	0.99 sec
3.5 Kg	60 Hz	1 : 8	0.84 sec
4 Kg	50 Hz	1 : 8	0.99 sec
4 Kg	60 Hz	1 : 8	0.84 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg	50 Hz	1 : 8	0.99 sec
1.5 Kg	60 Hz	1 : 8	0.84 sec
2 Kg	50 Hz	1 : 8	0.99 sec
2 Kg	60 Hz	1 : 8	0.84 sec
2.5 Kg	50 Hz	1 : 8	0.99 sec
2.5 Kg	60 Hz	1 : 8	0.84 sec
3 Kg	50 Hz	1 : 8	0.99 sec
3 Kg	60 Hz	1 : 8	0.84 sec
3.5 Kg	50 Hz	1 : 8	0.99 sec
3.5 Kg	60 Hz	1 : 8	0.84 sec
4 Kg	50 Hz	1 : 8	0.99 sec
4 Kg	60 Hz	1 : 8	0.84 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg	50 Hz	1 : 8	0.99 sec
1.5 Kg	60 Hz	1 : 8	0.84 sec
2 Kg	50 Hz	1 : 8	0.99 sec
2 Kg	60 Hz	1 : 8	0.84 sec
2.5 Kg	50 Hz	1 : 8	0.99 sec
2.5 Kg	60 Hz	1 : 8	0.84 sec
3 Kg	50 Hz	1 : 8	0.99 sec
3 Kg	60 Hz	1 : 8	0.84 sec
3.5 Kg	50 Hz	1 : 8	0.99 sec
3.5 Kg	60 Hz	1 : 10	1.05 sec
4 Kg	50 Hz	1 : 8	0.99 sec
4 Kg	60 Hz	1 : 10	1.05 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg	50 Hz	1 : 8	0.99 sec
1.5 Kg	60 Hz	1 : 8	0.84 sec
2 Kg	50 Hz	1 : 8	0.99 sec
2 Kg	60 Hz	1 : 8	0.84 sec
2.5 Kg	50 Hz	1 : 8	0.99 sec
2.5 Kg	60 Hz	1 : 8	0.84 sec
3 Kg	50 Hz	1 : 8	0.99 sec
3 Kg	60 Hz	1 : 10	1.05 sec
3.5 Kg	50 Hz	1 : 8	0.99 sec
3.5 Kg	60 Hz	1 : 10	1.05 sec
4 Kg	50 Hz	1 : 8	0.99 sec
4 Kg	60 Hz	1 : 10	1.05 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg	50 Hz	1 : 8	0.99 sec
1.5 Kg	60 Hz	1 : 8	0.84 sec
2 Kg	50 Hz	1 : 8	0.99 sec
2 Kg	60 Hz	1 : 8	0.84 sec
2.5 Kg	50 Hz	1 : 8	0.99 sec
2.5 Kg	60 Hz	1 : 10	1.05 sec
3 Kg	50 Hz	1 : 8	0.99 sec
3 Kg	60 Hz	1 : 10	1.05 sec
3.5 Kg	50 Hz	1 : 8	0.99 sec
3.5 Kg	60 Hz	1 : 10	1.05 sec
4 Kg	50 Hz	1 : 10	1.24 sec
4 Kg	60 Hz	1 : 10	1.05 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg	50 Hz	1 : 8	0.99 sec
1.5 Kg	60 Hz	1 : 8	0.84 sec
2 Kg	50 Hz	1 : 8	0.99 sec
2 Kg	60 Hz	1 : 10	1.05 sec
2.5 Kg	50 Hz	1 : 8	0.99 sec
2.5 Kg	60 Hz	1 : 10	1.05 sec
3 Kg	50 Hz	1 : 8	0.99 sec
3 Kg	60 Hz	1 : 10	1.05 sec
3.5 Kg	50 Hz	1 : 10	1.24 sec
3.5 Kg	60 Hz	1 : 10	1.05 sec
4 Kg	50 Hz	1 : 10	1.24 sec
4 Kg	60 Hz	1 : 12	1.25 sec

刀具重量 / 双边负载	马达频率	1/3 HP 适用马达速比	ATC 换刀时间
1.5 Kg	50 Hz	1 : 8	0.99 sec
1.5 Kg	60 Hz	1 : 10	1.05 sec
2 Kg	50 Hz	1 : 8	0.99 sec
2 Kg	60 Hz	1 : 10	1.05 sec
2.5 Kg	50 Hz	1 : 10	1.24 sec
2.5 Kg	60 Hz	1 : 10	1.05 sec
3 Kg	50 Hz	1 : 10	1.24 sec
3 Kg	60 Hz	1 : 12	1.25 sec
3.5 Kg	50 Hz	1 : 10	1.24 sec
3.5 Kg	60 Hz	1 : 12	1.25 sec
4 Kg	50 Hz	1 : 10	1.24 sec
4 Kg	60 Hz	1 : 12	1.25 sec
