五軸滾子式與特殊規格
ACZM系列

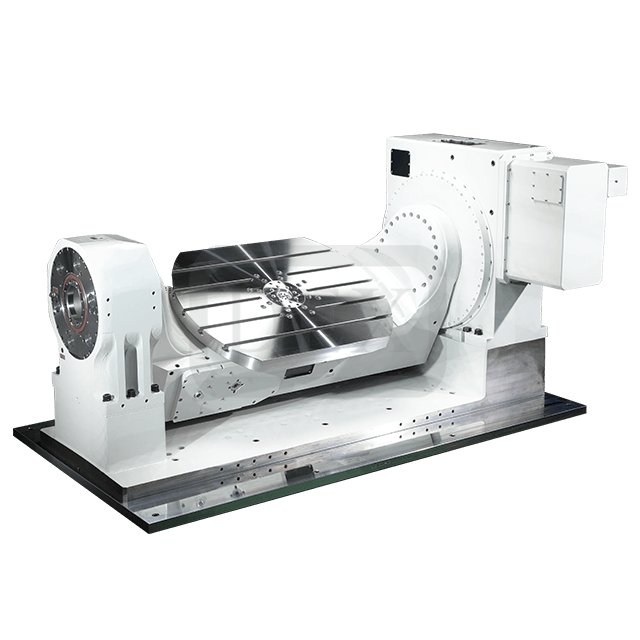

ACZM800
規格表
| 項目 | 單位 | ACZM800 | |||
|---|---|---|---|---|---|
| 最大工件直徑 | mm | Ø1000 | |||
| 工作盤直徑 | mm | Ø800 | |||
| 盤面高 | mm | 215 | |||
| 基準孔 | mm | Ø60H7 | |||
| 盤面T型溝 | mm | 14H7 | |||
| 基準定位鍵 | mm | 18h7 | |||
| 容許切削扭力 | kg-m | 168 | |||
| 容許工件負載 | kg | 650 | |||
| 迴轉角度 | degree | 迴轉軸 (C軸), 360° | 傾斜軸 (A軸), +120° ~ -30° | ||
| 伺服馬達 | (客戶自備) | α i 12/4000i(直軸) | α i 30/4000i+B(直軸) | ||
| HF-204S(直軸) | HF-453BS(直軸) | ||||
| 總減速比 | - | 1/96 | 1/144 | ||
| 最小設定單位 | degree | 0.001 | 0.001 | ||
| 最高迴轉數 | rpm | 31 | 20.8 | ||
| 制動動力源 | - | 油壓 | 油壓 | ||
| 制動壓力 | kg/cm² | 25 | 25 | ||
| 制動扭力 | kg-m | 641 | 1790 | ||
| 分割精度 | sec | 15 | 35 | ||
| 重覆精度 | sec | 4 | 4 | ||
| 譯碼器 | (客戶自備) | RCN2391F(海德漢) | RCN2391F(海德漢) | ||
尺寸圖
ACZM800
