cnc-5-axis-rotary-table-acl420

五軸滾子式與特殊規格

ACL系列

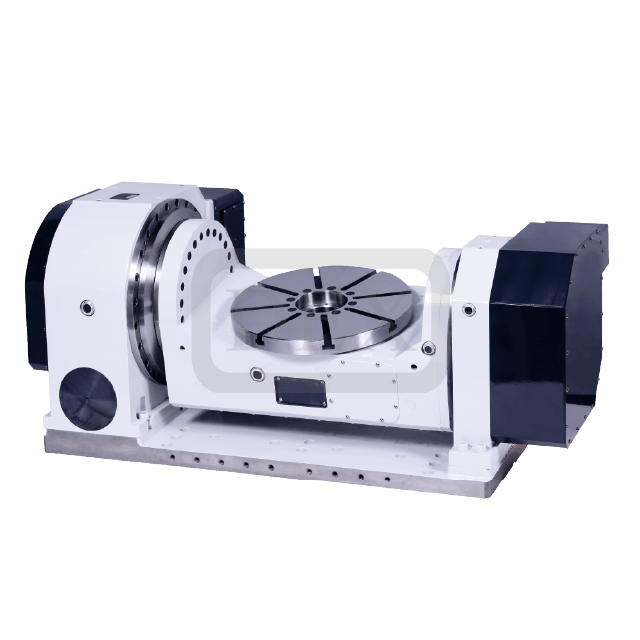

ACL420

下載 :

規格表

項目 單位 ACL420
最大工件直徑 mm Ø560
工作盤直徑 mm Ø420
盤面高 mm 345
基準孔 mm Ø120H7
貫穿孔 mm Ø90H7
盤面T型溝 mm 14H7
基準定位鍵 mm 18h7
容許切削扭力 kg-m 91
容許工件負載 kg 0°/260kg 90°/220kg
迴轉角度 Degree 迴轉軸 (C軸), 360° 傾斜軸 (A軸), +30°~-120°
伺服馬達 (客戶自備) 發那科 α iF8 α iF12+B
β iS12 β iS22+B
三菱 HF-154S HF-204BS
西門子 1FK7063 1FK7083+B
海德漢 QSY116J QSY155C+B
總減速比 -- 1/80 1/120
最小設定單位 Degree 0.001 0.001
最高迴轉數 rpm 37 25
制動動力源 -- 油壓 油壓
制動壓力 kg / cm² 35 35
制動扭力 kg-m 220 710
分割精度 sec 15 30 (+30°~-120°)
重覆精度 sec 4 4
製品重量 kg 830
項目 單位 ACL250
最大工件直徑 mm Ø410
工作盤直徑 mm Ø250
盤面高 mm 290
基準孔 mm Ø90H7
貫穿孔 mm Ø60H7
盤面T型溝 mm 12H7
基準定位鍵 mm 18h7
容許切削扭力 kg-m 50
容許工件負載 kg 0°/170kg 90°/140kg
迴轉角度 Degree 迴轉軸 (C軸), 360° 傾斜軸 (A軸), +30°~-120°
伺服馬達 (客戶自備) 發那科 α iF4, β iS8 α iF8+B, β iS8+B
三菱 HF-154S HF-154BS
西門子 1FK7060 1FK7063+B
海德漢 QSY116C QSY116J+B
總減速比 -- 1/60 1/120
最小設定單位 Degree 0.001 0.001
最高迴轉數 rpm 50 25
制動動力源 -- 油壓 油壓
制動壓力 kg / cm² 25 25
制動扭力 kg-m 60 180
分割精度 sec 15 20 (+30°~-120°)
重覆精度 sec 4 4
製品重量 kg 490
項目 單位 ACL320
最大工件直徑 mm Ø490
工作盤直徑 mm Ø320
盤面高 mm 305
基準孔 mm Ø90H7
貫穿孔 mm Ø60H7
盤面T型溝 mm 14H7
基準定位鍵 mm 18h7
容許切削扭力 kg-m 81
容許工件負載 kg 0°/220kg 90°/170kg
迴轉角度 Degree 迴轉軸 (C軸), 360° 傾斜軸 (A軸), +30°~-120°
伺服馬達 (客戶自備) 發那科 α iF8, β iS8 α iF8+B, β iS8+B
三菱 HF-154S HF-154BS
西門子 1FK7063 1FK7063+B
海德漢 QSY116J QSY116J+B
總減速比 -- 1/60 1/120
最小設定單位 Degree 0.001 0.001
最高迴轉數 rpm 50 25
制動動力源 -- 油壓 油壓
制動壓力 kg / cm² 25 25
制動扭力 kg-m 60 180
分割精度 sec 15 20 (+30°~-120°)
重覆精度 sec 4 4
製品重量 kg 660
項目 ACL650
盤面直徑 Ø650mm
平置總高度 760mm
盤面總高度 -50mm
總長度 1867.5mm
基準孔徑 Ø55H7 x 12mm 深
T型槽寬 18H7mm
軸向 旋轉軸 傾斜軸
伺服馬達 (選配/客戶自備) 發那科 α iF12 α iF40
三菱 HF204S HF703S
西門子 1FK7083 1FK7105
海德漢 QSY155C QSY190D
總減速比 1:60 1:120
盤面最大轉速 25(1500rpm) 25(3000rpm)
定位精度 15 45(±120°)
光學尺 5 5 (±120°)
重覆精度 4 4
未裝治具與工件傾斜角度 +120°~-120°
鎖緊扭力 □ 空壓(6kg/cm²) -- --
□ 油壓(40kg/cm²) 262 458
光學尺 □RCN2590(±2.5') 客戶自備
適用環境溫度 18°C~40°C
容許載重 水平(0~45°) 300kg
傾斜(60~90°) 200kg
淨重 1200kg

影片

尺寸圖

ACL420

ACL420
